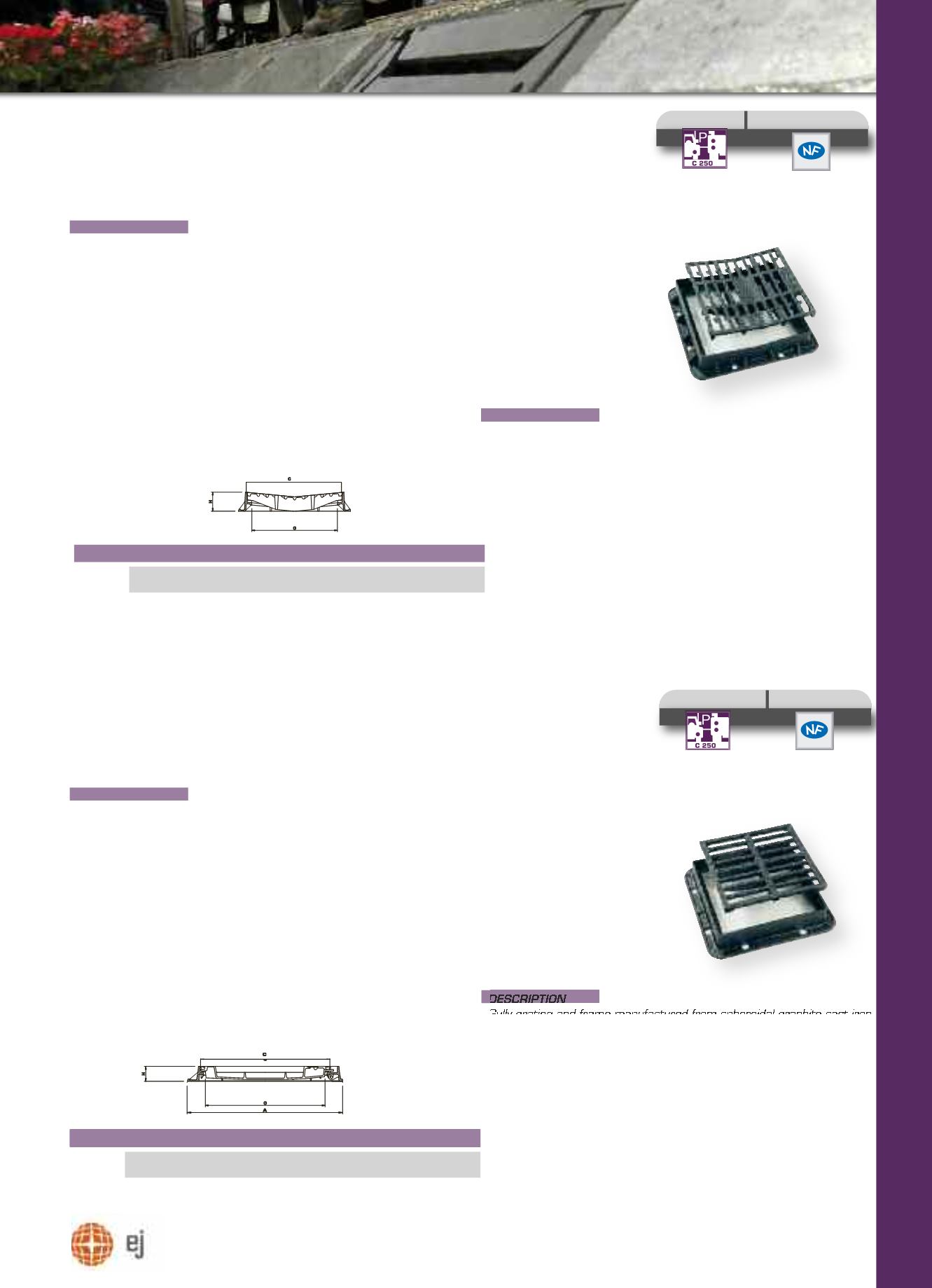

74
PI360S 500x500 355x355 80
400x400 27,3 750
Ref.
Dimensioni -
Dimensions
(mm)
peso -
weight
(kg)
Superficie di scarico
waterway
A x A’
O x O’
C x C’ tot
cm2
h
DESCRIZIONE
Dispositivo di coronamento composto da griglia concava con telaio in
ghisa a grafite sferoidale, secondo ISO 1083 (grado 500 – 7) e EN
1563, conforme alla classe C 250 della norma EN 124 : 1994, forza
di controllo: 250 kN, carico di rottura 400 kN.
CARATTERISTICHE
Griglia concava quadrata con telaio rialzato e rinforzato, munito di 8 fori
per il bloccaggio sul pozzetto.Resistenza a rottura 400 kN
RIVESTIMENTO
Vernice idrosolubile nera.
CERTIFICAZIONE PRODOTTO
NF
LUOGO DI INSTALLAZIONE
Gruppo 3 norma EN 124 : 1994 e gruppi inferiori.
OPZIONI: CI 450.2
Stesse caratteristiche salvo barre orientate nel senso della concavità.
Carico di rottura: 400 kN
DISPOSITIVO DI CORONAMENTO: GRIGLIA CONCAVA
QUADRATA CON TELAIO -
SQUARE DISHED GRATING & FRAME
CI 450
DESCRIPTION
Gully grating and frame manufactured from spheroidal graphite cast iron in
accordance with standards ISO 1083 (grade 500 - 7) and EN 1563.
Load classification C250 to EN 124 : 1994. Ultimate load 400 kN.
CHARACTERISTICS
Square, dished gully grating with raised, strengthened frame. Non -
skid pattern enhances drainage. 8 anchoring holes can be used to
secure the frame as necessary.
COATING
Water based black paint.
PRODUCT CERTIFICATION
NF
PLACE OF INSTALLATION
Group 3 to EN 124 : 1994 and lower groups, including lay - bys, car parks etc.
OPTIONS
: CI 450.2
Same characteristics with bars in the same direction as dish.
Ultimate load: 400 kN
DESCR
IPTION
Gully grating and frame manufactured from spheroidal graphite cast iron
in accordance with ISO 1083 (grade 500 - 7) and EN 1563.
Load classification C250 to EN 124 : 1994. Ultimate load 400 kN.
CHARACTERISTICS
Square, flat gully grating with raised, strengthened frame, . Non - skid
pattern enhances drainage. Frame has internal peripheral flange to
accommodate PVC U bend (not provided).
COATING
Water based black paint.
PRODUCT CERTIFICATION
NF
PLACE OF INSTALLATION
Group 3 to EN 124 : 1994 and lower groups, including lay - bys, car parks
etc.
Ultimate load: 400 kN
Note
: For plastic U bend, please enquire.
CI450 580x580 450x450 100
500x500 44 1045
Ref.
Dimensioni - Dimensions (mm)
peso - weight (kg)
Superficie di scarico
waterway
A x A’
O x O’
C x C’ tot
cm2
h
DESCRIZIONE
Dispositivo di coronamento composto da griglia piana con telaio in ghisa a
grafite sferoidale, secondo ISO 1083 (grado 500 – 7) e EN 1563, confor-
me alla classe C 250 della norma EN 124 : 1994, forza di controllo: 250
kN, carico di rottura 400 kN.
CARATTERISTICHE
Griglia piana quadrata con telaio rialzato e rinforzato, munito di 8 fori
per il bloccaggio sul pozzetto.
Resistenza a rottura 400 kN
RIVESTIMENTO
Vernice idrosolubile nera.
CERTIFICAZIONE PRODOTTO
NF
LUOGO DI INSTALLAZIONE
Gruppo 3 norma EN 124 : 1994 e gruppi inferiori.
Carico di rottura: 400 kN
Nota:
Per la fornitura del sifone in PVC, consultateci.
DISPOSITIVO DI CORONAMENTO: GRIGLIA
PIANA QUADRATA CON TELAIO
SQUARE FLAT GRATING & FRAME
PI 360 S
Gruppo - Group 3
&
gruppi inferiori
lower group
certificazione
certification
luogo di installazione
place of installation
Gruppo - Group 3
&
gruppi inferiori -
lower group
certificazione
certification
luogo di installazione
place of installation
T
ELAIO CON BORDO INTERNO PERIFERICO CONTINUO PER
ACCOGLIERE SIFONE IN
PVC -
FRAME WITH CONTINUOUS PERIPHERAL FLANGE TO
ACCOMMODATE PVC U BEND
C 250
