é un marchio registrato della EJ
EJ registered mark
EN 124
CLASSE -
CLASS
C 250
certificazione
certification
luogo di installazione
place of installation
Gruppo - Group 3
&
gruppi inferiori
lower groupp
caratteristiche
characteristics
guarnizione
elastica
cushioning
insert
DESCRIZIONE
Dispositivo di coronamento composto da griglia concava
auto - bloccante e telaio, sifonabile, in ghisa a grafite sfe-
roidale, secondo ISO 1083 (grado 500 – 7) e EN 1563,
conforme alla classe C 250 della norma EN 124 : 1994,
forza di controllo: 250 kN.
CARATTERISTICHE
Griglia concava a nido d’ape con rilievi antisdrucciolo a pro-
filo speciale, per favorire la deviazione del flusso delle
acque di scorrimento verso gli alveoli,
Telaio quadrato munito di bordo periferico interno, predis-
posto per l’alloggiamento di un sifone in PVC e 4 inserti
anti rumore e antivibrazioni, dimensioni di ingombro; inse-
rire i valori del modello prescelto.
RIVESTIMENTO
Vernice idrosolubile nera.
CERTIFICAZIONE PRODOTTO
NF
LUOGO DI INSTALLAZIONE
Gruppo 3 norma EN 124 : 1994 e gruppi inferiori.
Nota
: Per la fornitura del sifone in PVC, consultateci.

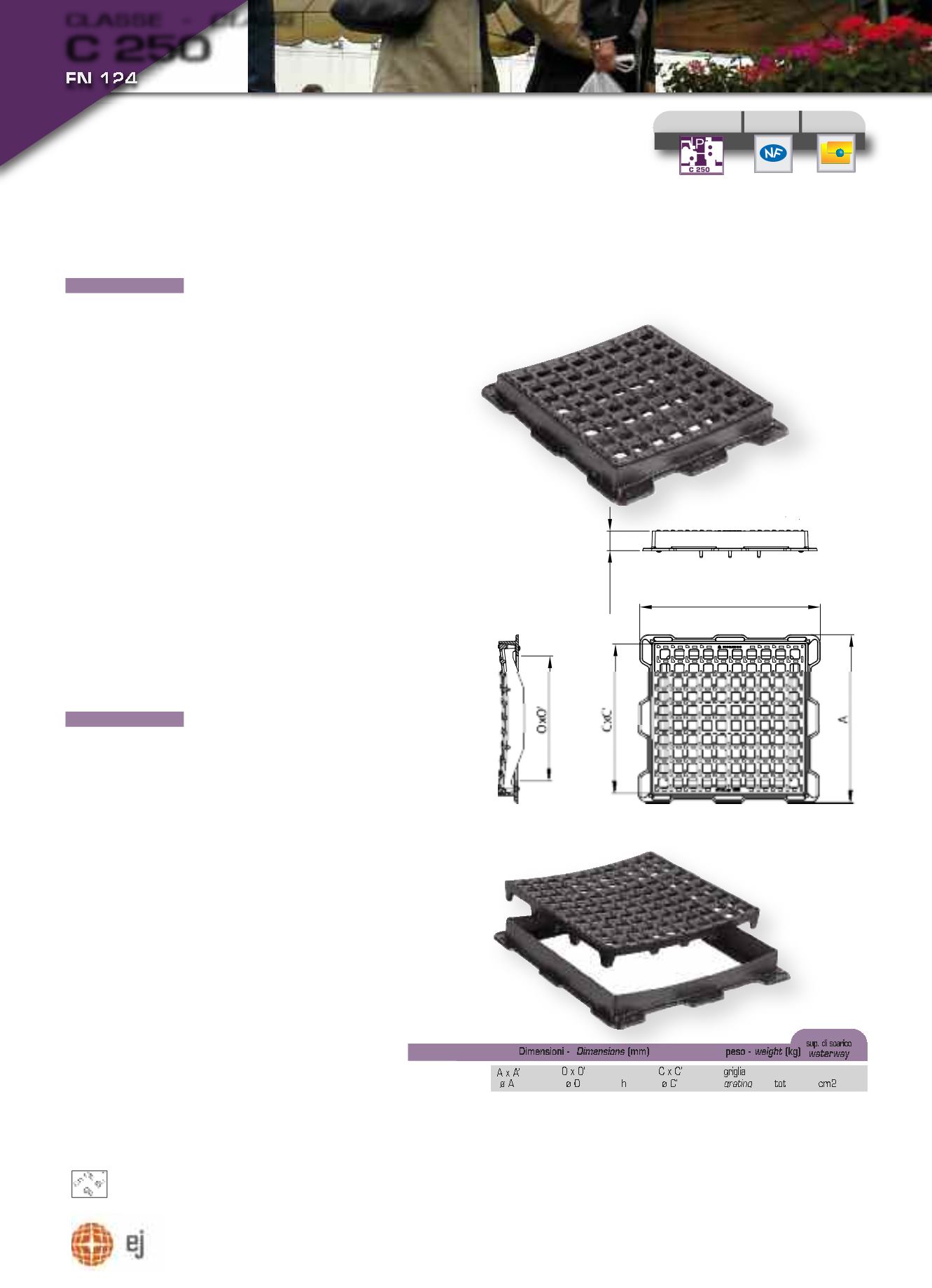

DISPOSITIVO DI CORONAMENTO: GRIGLIA CONCAVA
CON TELAIO
DISHED GRATING & FRAME
T
ELAIO CON BORDO INTERNO PERIFERICO CONTINUO PER ACCOGLIERE SIFONE IN
PVC
FRAME WITH CONTINUOUS PERIPHERAL FLANGE TO ACCOMMODATE PVC U BEND
GCC 400 - GCC 500
DESCRIPTION
Gully grating and frame manufactured from spheroidal
graphite cast iron in accordance with ISO 1083 (grade
500 - 7) and EN 1563.
Load classification C250 to EN 124 : 1994.
CHARACTERISTICS
Square, dished gully grating and frame with bars designed
to provide maximum water drainage. Flexible front - rear
bars permit grating to lock within frame. 4 anchoring holes
can be used to secure the frame as necessary. Frame has
internal peripheral flange to accommodate PVC U bend
(not provided). Dimensions: insert dimensions of the
selected product.
COATING
Water based black paint.
PRODUCT CERTIFICATION
NF
PLACE OF INSTALLATION
Group 3: EN 124 - 1994 standard and lower groups.
Note
: For plastic U bend, please enquire
A'
CxC'
H
OxO'
A
GCC 400
464x500 320x320 55 400x400 15,2 24,9 454
GCC 500
562x600 420x420 65 500x500 23 37 878
A x A’
O x O’
C x C’
griglia
ø A ø O
h
ø C’
grating
tot cm2
Ref.
Dimensioni -
Dimensions
(mm) peso -
weight
(kg)
sup. di scarico
waterway
