EN 124
CLASSE - CLASS
C 250
CA 752
750 X 200
27
14
600
CA 752 B
750 X 250
27
15
760
CA 753
750 X 300
27
20
900
CA 753 B
750 X 350
27
21
1100
CA 754
750 X 400
27
25
1300
CA 755
750 X 500
27
36
1590
CA 756
750 X 600
27
46
1900
CA 757
750 X 700
27
56
2100
A X A’
H
cm2
Ref.
Dimensioni - Dimensions (mm) peso -
weight
(kg)
certificazione
certification
luogo di installazione
place of installation
Gruppo - Group 3
&
gruppi inferiori
lower group
DESCRIZIONE
Griglia per canaletta in ghisa a grafite sferoidale, secondo
ISO 1083 (grado 500 – 7) e EN 1563, conformi alla
classe C 250 della norma EN 124 : 1994, forza di
controllo: 250 kN.
CARATTERISTICHE
Griglia per canaletta a barre diritte di lunghezza 750 mm.
, larghezza e superficie di scarico; inserire i valori del
modello prescelto.
Realizzata per installazione (quando non sottoposta a tran-
sito) su profilato angolare in acciaio zincato 30 x 30 x 3
mm. o per essere utilizzata in abbinamento ai longheroni
in ghisa a grafite sferoidale LG 075.
RIVESTIMENTO
Vernice idrosolubile nera.
CERTIFICAZIONE PRODOTTO
NF
LUOGO DI INSTALLAZIONE
Gruppo 3 norma EN 124 : 1994 e gruppi inferiori.
Note:
- Una sola griglia può essere installata sul telaio in ghisa a
grafite sferoidale della serie “C7” vedere pag.80.
- Le griglie possono essere utilizzate in abbinamento o in
sostituzione delle piastre per canalette della serie “PQ” vedere
pag.81
- Per i longheroni LG 075: contattateci.

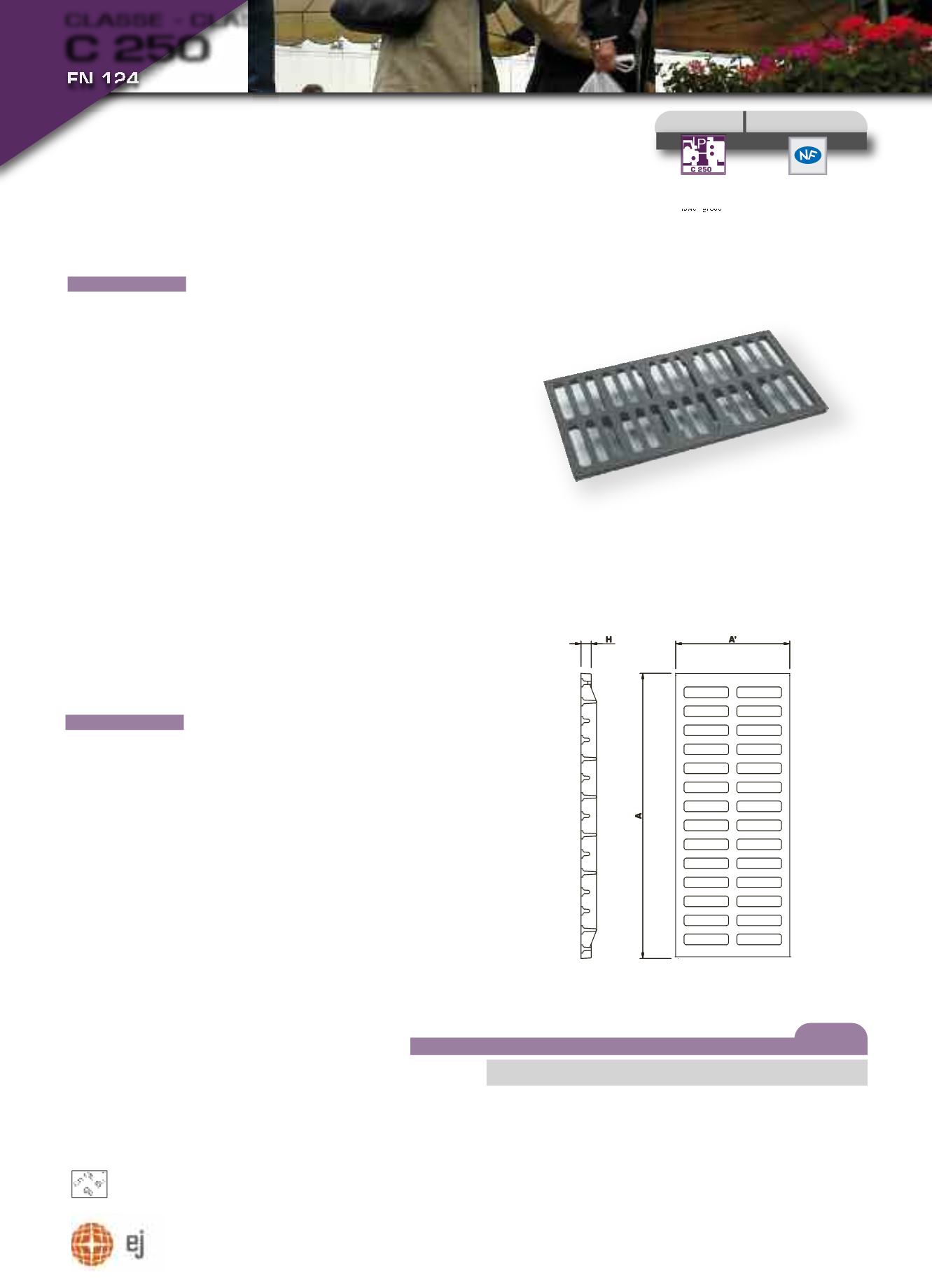

GRIGLIE PER CANALETTA
CHANNEL GRATING
CA 7
DESCRIPTION
Channel grating manufactured from spheroidal graphite
cast iron in accordance with standards ISO 1083 (grade
500 - 7) and EN 1563.
Load classification C250 to EN 124 : 1994.
CHARACTERISTICS
Channel grating (750mm lengths) may be placed on
30x30x3mm steel angles or on LG 075 spheroïdal
graphite cast iron frames.
Width and waterway: insert dimensions of the selected
product.
COATING
Water based black paint.
PRODUCT CERTIFICATIO
N
NF
PLACE OF INSTALLATION
Group 3: EN 124 - 1994 standard and lower groups.
Note:
- Single gratings may be placed in a C7 series frame (see page 80).
- Duct covers from the PQ series can be used instead of gratings
in the same run (see page 81).
- LG 075 frame bars: please enquire.
C'
C
e
sup. di scarico
waterway
