EN 124
CLASSE - CLASS
C 250
C 400 420 350 35 400 11,8 18,7 890
C 500 520 450 37 500 18,3 27,2 1390
C 600 625 550 40 600 30 40 1830
C 700 725 650 42 700 59 73 2000
C 800 825 750 45 800 68,4 85,3 2780
A x A’ O x O’ C x C’ griglia
ø A ø O h ø C’ grating tot cm2
Ref. Dimensioni - Dimensions (mm) peso - weight (kg)
sup. di scarico
waterway
DESCRIZIONE
Dispositivo di coronamento composto da griglia concava e
telaio in ghisa a grafite sferoidale, secondo ISO 1083
(grado 500 – 7) e EN 1563, conforme alla classe C 250
della EN 124 : 1994, forza di controllo: 250 kN.
CARATTERISTICHE
Griglia concava a barre diritte con rilievi antisdrucciolo a
profilo speciale, per favorire la deviazione del flusso delle
acque di scorrimento verso gli alveoli, dimensioni di ingom-
bro e superficie di scarico; inserire i valori del modello pre-
scelto.
Telaio quadrato munito di 4 patte per il bloccaggio sul poz-
zetto se necessario, dimensioni di ingombro; inserire i valo-
ri del modello prescelto.
RIVESTIMENTO
Vernice idrosolubile nera.
CERTIFICAZIONE PRODOTTO
NF
LUOGO DI INSTALLAZIONE
Gruppo 3 norma EN 124 : 1994 e gruppi inferiori.

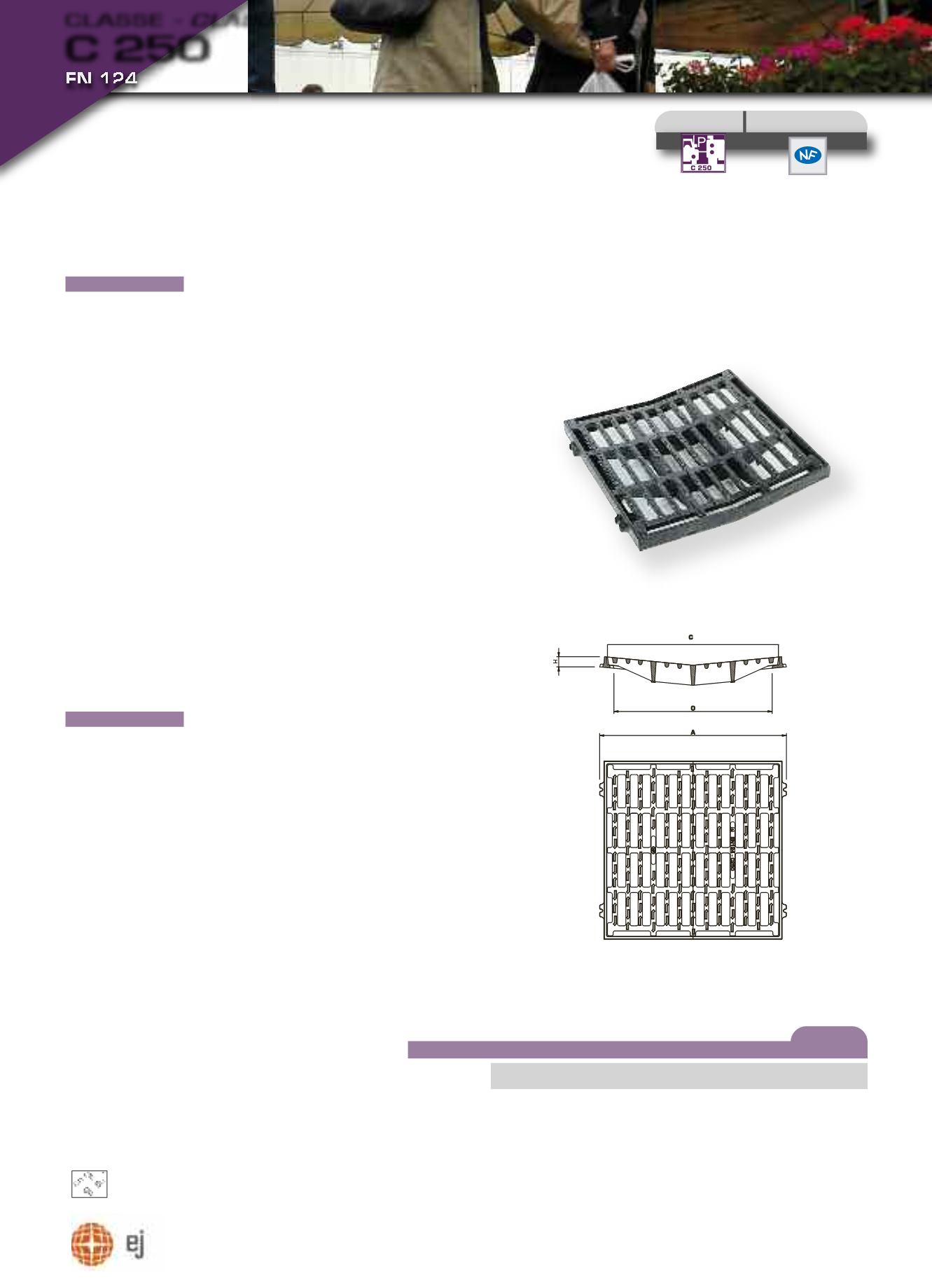

DISPOSITIVO DI CORONAMENTO:
GRIGLIA CONCAVA CON TELAIO
DISHED GULLY GRATING & FRAME
C
DESCRIPTION
Gully grating and frame manufactured from spheroidal
graphite cast iron in accordance with ISO 1083 (grade
500 - 7) and EN 1563.
Load classification C250 to EN 124 : 1994.
CHARACTERISTICS
Square dished, anti - slip gully grating and frame with
straight bars to maximise water flow. Dimensions and
waterway: insert dimensions of the selected product. 4
anchoring lugs can be used to secure the frame as neces-
sary; frame dimensions: insert dimensions of the selected
product.
COATING
Water based black paint.
PRODUCT CERTIFICATION
NF
PLACE OF INSTALLATION
Group 3: EN 124 - 1994 standard and lower groups.
certificazione
certification
luogo di installazione
place of installation
Gruppo - Group 3
&
gruppi inferiori
lower group
