Catalogo EJ Generale 2012

73 / 115

72
é un marchio registrato della EJ
EJ registered mark
certificazione
certification
luogo di installazione
place of installation
Gruppo - Group 3
&
gruppi inferiori
lower group
caratteristiche
characteristics
Sistema di
chiusura a
barre
elastiche
Spring bar
locking
system
DESCRIZIONE
Dispositivo di coronamento composto da griglia concava
auto - bloccante e telaio, sifonabile, in ghisa a grafite sfe-
roidale, secondo ISO 1083 (grado 500 – 7) e EN 1563,
conforme alla classe C 250 della norma EN 124 : 1994,
forza di controllo: 250 kN.
CARATTERISTICHE
Griglia concava a barre diritte con rilievi antisdrucciolo a
profilo speciale, per favorire la deviazione del flusso delle
acque di scorrimento verso gli alveoli, munita di barre elas-
tiche per il bloccaggio al telaio, dimensioni di ingombro e
superficie di scarico; inserire i valori del modello prescelto.
Telaio quadrato munito di bordo periferico interno, predis-
posto per l’alloggiamento di un sifone in PVC e 4 fori per il
bloccaggio sul pozzetto se necessario, dimensioni di
ingombro; inserire i valori del modello prescelto.
RIVESTIMENTO
Vernice idrosolubile nera.
CERTIFICAZIONE PRODOTTO
NF
LUOGO DI INSTALLAZIONE
Gruppo 3 norma EN 124 : 1994 e gruppi inferiori.
Nota : Per la fornitura del sifone in PVC, consultateci.

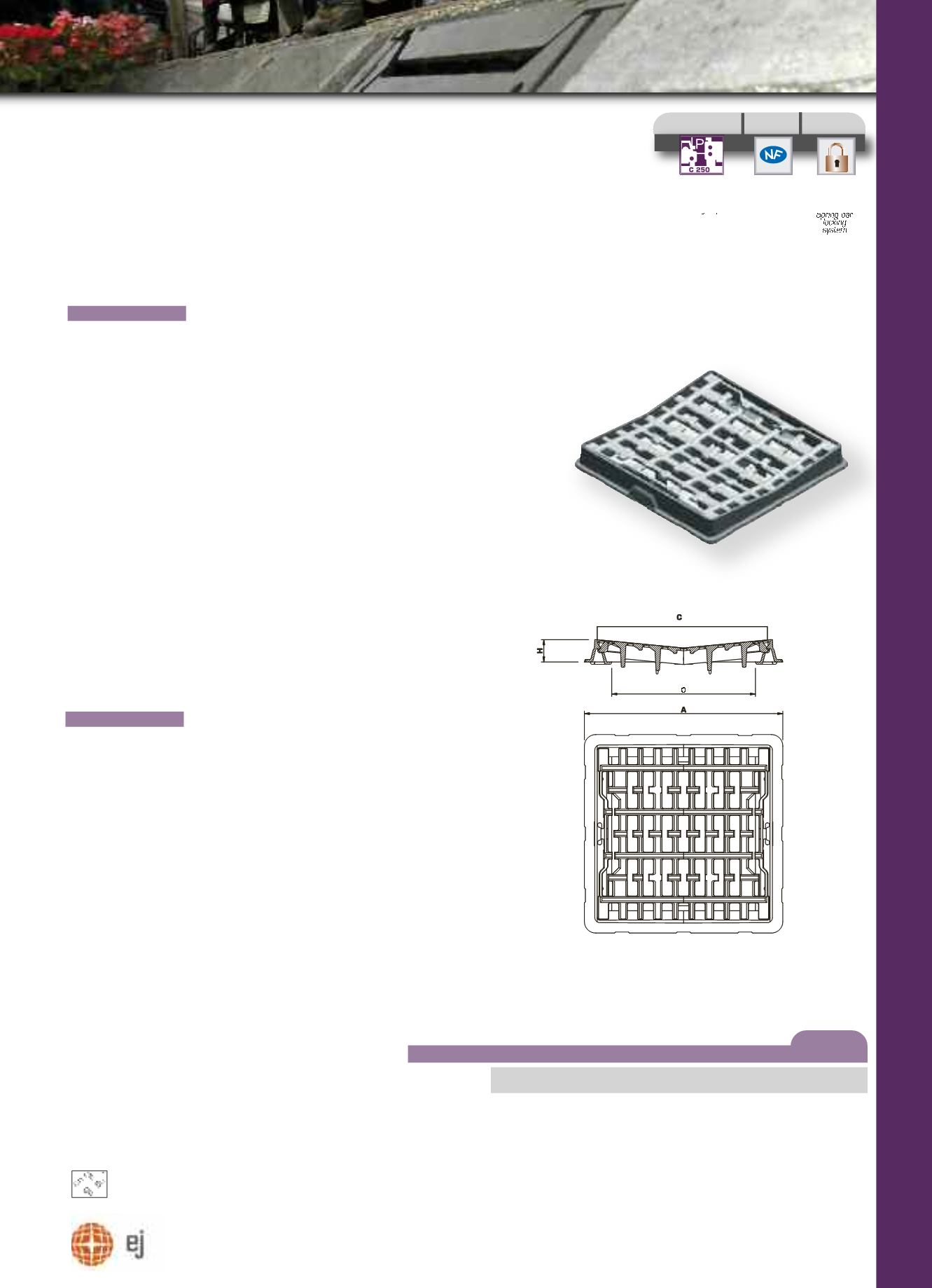

DISPOSITIVO DI CORONAMENTO
GRIGLIA CONCAVA AUTO - BLOCCANTE CON TELAIO
SELF-LOCKING DISHED GRATING & FRAME
TELAIO CON BORDO INTERNO PERIFERICO CONTINUO PER ACCOGLIERE SIFONE IN PVC
FRAME WITH CONTINUOUS PERIPHERAL FLANGE TO ACCOMMODATE PVC U BEND
CIV
DESCRIPTION
Gully grating and frame manufactured from spheroidal
graphite cast iron in accordance with ISO 1083 (grade
500 - 7) and EN 1563.
Load classification C250 to EN 124 : 1994.
CHARACTERISTICS
Square, dished gully grating and frame with bars designed
to provide maximum water drainage. Flexible front - rear
bars permit grating to lock within frame. 4 anchoring holes
can be used to secure the frame as necessary. Frame has
internal peripheral flange to accommodate PVC U bend
(not provided). Dimensions: insert dimensions of the
selected product.
COATING
Non - toxic water based black paint.
PRODUCT CERTIFICATION
NF
PLACE OF INSTALLATION
Group 3: EN 124 - 1994 standard and lower groups.
Note : For plastic U bend, please enquire
CI 400 V 480 320 50 400 12 23 730
CI 450 V 500 370 50 450 15,5 27,3 920
CI 500 V 580 420 65 500 20 35 1150
A x A’ O x O’ C x C’ griglia
ø A ø O h ø C’ grating tot cm2
Ref. Dimensioni - Dimensions (mm) peso- weight (kg)
sup. di scarico
waterway
C 250
