EN 124
CLASSE - CLASS
C 250
certificazione
certification
luogo di installazione
place of installation
Gruppo - Group 3
&
gruppi inferiori
lower group
CA 1020 C CA 1020 CL 1000x200 26 150 14,2+13 27,2 987
CA 1025 C CA 1025 CL 1000x250 26 200 21,7+13 34,7 1169
CA 1030 C CA 1030 CL 1000x300 26 250 21,7+13 38,2 1479
CA 1040 C CA 1040 CL 1000x400 26 350 33+13 46 2099
CA 1050 C CA 1050 CL 1000x500 26 450 48+13 61 2591
CA 1060 C CA 1060 CL 1000x600 26 550 57+13 70 3082
CA 1070 C CA 1070 CL 1000X700 26 650 82,3+13 95,3 3500
Ref. Dimensioni - Dimensions (mm) peso - weight (kg)
griglia + 2 longh. totale
A x A’ h O A x A’ H grating + 2 f.bars total cm2
griglia griglia + 2 longh.
grating grating + 2 long
sup. di scarico
waterway
DESCRIZIONE
Griglia per canaletta e longheroni in ghisa a grafite sferoi-
dale, secondo ISO 1083 (grado 500 – 7) e EN 1563,
conformi alla classe C 250 della norma EN 124 : 1994,
forza di controllo: 250 kN.
CARATTERISTCHE
Griglia per canaletta lunga 1 metro con barre trasversa-
li a profilo speciale per permettere la massima captazio-
ne del flusso d’acqua, larghezza e superficie di scarico;
inserire i valori del modello prescelto, e longheroni di
altezza 60 mm. , muniti di perni per garantire il corretto
posizionamento longitudinale della griglia e fori per l’anco-
raggio al calcestruzzo.
RIVESTIMENTO
Vernice idrosolubile nera.
CERTIFICAZIONE PRODOTTO
NF
LUOGO DI INSTALLAZIONE
Gruppo 3 norma EN 124 : 1994 e gruppi inferiori.
Nota: Nelle zone non sottoposte a circolazione, le griglie posso-
no essere posizionate su longheroni in angolare di acciaio zinca-
to 30 x 30 x 3 mm.
GRIGLIE PER CANALETTE CON LONGHERONI,
LUNGHEZZA 1 M.
1 M. LONG CHANNEL GRATING & FRAME BARS
CA 1000 C
DESCRIPTION
Channel grating and frame bars manufactured from spher-
oidal graphite cast iron in accordance with standards ISO
1083 (grade 500 - 7) and EN 1563.
Load classification C250 to EN 124 : 1994.
CHARACTERISTICS
Channel grating (1metre lengths) with bars specially
designed to provide maximum water drainage.
Dimensions: insert dimensions of the selected product.
Frame bars (60mm deep) have locating lugs to ensure
the grating is positioned correctly within the frame bars.
Anchoring holes can be used to fix the frame to brick-
work as necessary.
COATING
Water based black paint.
PRODUCT CERTIFICATION
NF
PLACE OF INSTALLATION
Group 3: EN 124 - 1994 standard and lower groups.
Note: In non - trafficked areas, gratings may be placed
on a 30 x 30 x 3 mm steel angle.

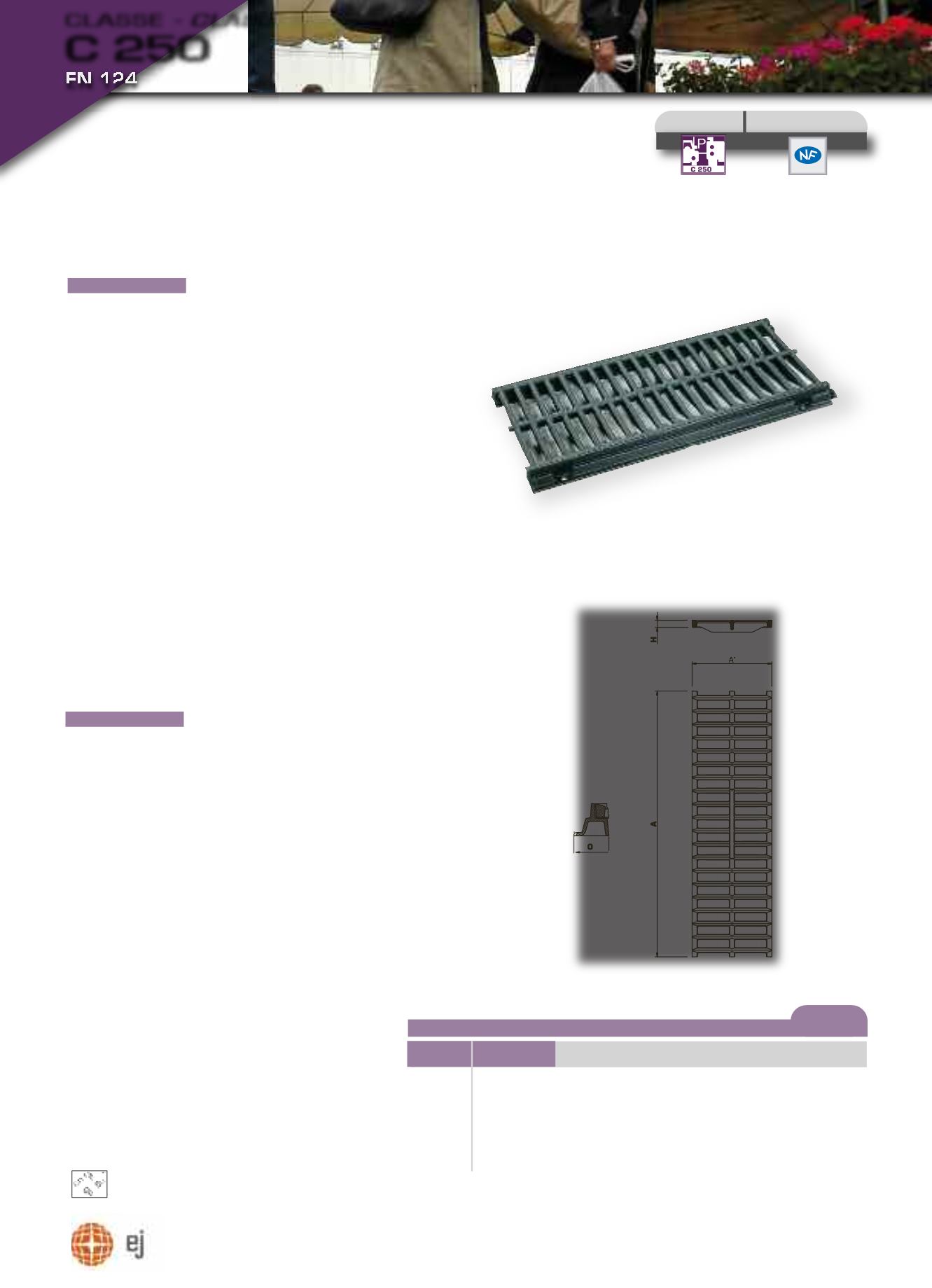

FOTO VERSIONE CL (CON LONGHERONI)
CL VERSION SHOWN ON THE PHOTOGRAPH
longherone sinistro - left side frame bar : C10001 13 kg. il paio - per pair
longherone destro - right side frame bar : C 10002 13 kg. il paio - per pair
