Catalogo EJ Generale 2012

79 / 115

78
é un marchio registrato della EJ
EJ registered mark
certificazione
certification
luogo di installazione
place of installation
Gruppo - Group 3
&
gruppi inferiori
lower group
CA 1040 CV CA1040 CVL 1000x400 46 350 34 +13 47 2099
CA 1050 CV CA1050 CVL 1000x500 46 450 49 +13 62 2591
CA 1060 CV CA1060 CVL 1000x600 52 550 73 +13 86 3082
CA 1070 CV CA1070 CVL 1000x700 52 650 81 +13 94 3500
Ref. Dimensioni - Dimensions (mm) peso - weight (kg)
griglia + 2 long
A x A’ h O grating + 2 f.bars tot cm2
griglia griglia + 2 longh.
grating grating + 2 f.bars
sup. di scarico
waterway
DESCRIZIONE
Griglia per canaletta auto - bloccante e longheroni in
ghisa a grafite sferoidale, secondo ISO 1083 (grado 500
– 7) e EN 1563, conformi alla classe C 250 della norma
EN 124 : 1994, forza di controllo: 250 kN.
CARATTERISTCHE
Griglia per canaletta con barre di estremità elastiche, per
funzione auto - bloccante con le successive, lunga 1 metro,
con barre trasversali a profilo speciale per permettere la
massima captazione del flusso d’acqua, larghezza e superfi-
cie di scarico; inserire i valori del modello prescelto, e longhe-
roni di altezza 60 mm., muniti di perni per garantire il corret-
to posizionamento longitudinale della griglia e fori per l’anco-
raggio al calcestruzzo.
RIVESTIMENTO
Vernice idrosolubile nera.
CERTIFICAZIONE PRODOTTO
NF
LUOGO DI INSTALLAZIONE
Gruppo 3 norma EN 124 : 1994 e gruppi inferiori.
Note: - La funzione auto - bloccante delle griglie non è assicu-
rata per gli elementi posizionati all’inizio ed alla fine della cana-
letta.
- Nelle zone non sottoposte a circolazione, le griglie possono
essere posizionate su longheroni in angolare di acciaio zincato
30 x 30 x 3 mm.
GRIGLIE PER CANALETTE AUTO - BLOCCANTE
CON LONGHERONI, LUNGHEZZA 1 M.
INTERLOCKING CHANNEL GRATING & FRAME
CA 1000 CV
DESCRIPTION
Channel grating and frame manufactured from spheroidal
graphite cast iron in accordance with standards ISO 1083
(grade 500 - 7) and EN 1563.
Load classification C250 to EN 124 : 1994.
CHARACTERISTICS
Interlocking channel grating (1metre lengths) with bars
specially designed to provide maximum water drainage.
Dimensions: insert dimensions of the selected product.
Frame bars (60mm deep) have locating lugs to ensure
the grating is positioned correctly within the frame bars.
Anchoring holes can be used to fix the frame to brick-
work as necessary.
COATING
Water based black paint.
PRODUCT CERTIFICATION
NF
PLACE OF INSTALLATION
Group 3: EN 124 - 1994 standard and lower groups.
Note: Interlocking facility is not guaranteed at the end of a run.
In non - trafficked areas, gratings may be placed on a 30 x 30 x
3 mm steel angle.
caratteristiche
characteristics
C
C'
H

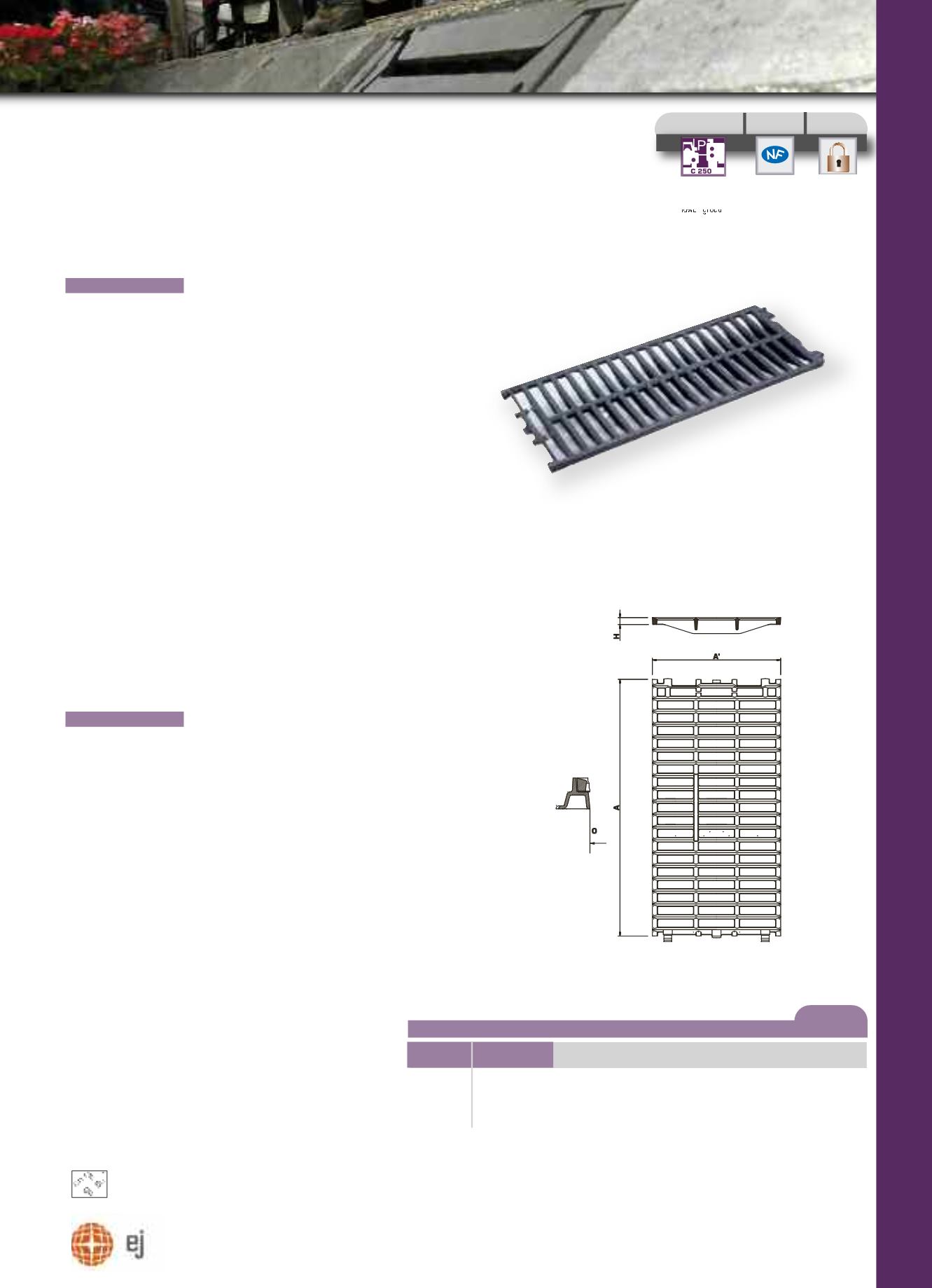

FOTO VERSIONE CV (SENZA LONGHERONI)
CV VERSION REPRESENTED (WITHOUT FRAME BARS)
longherone sinistro - left side frame bar : C10001 13 kg. il paio - per pair
longherone destro - right side frame bar : C 10002 13 kg. il paio - per pair
Sistema di
chiusura a
barre
elastiche
Spring bar
locking
system
C 250
