é un marchio registrato della EJ
EJ registered mark
certificazione
certification
luogo di installazione
place of installation
Gruppo - Group 3
&
gruppi inferiori
lower group
caratteristiche
- characteristics
Sistema di
chiusura a
barre
elastiche
Spring bar
locking
system
EN 124
CLASSE - CLASS
C 250
DESCRIZIONE
Dispositivo di coronamento composto da griglia piana auto
- bloccante e telaio, sifonabile, in ghisa a grafite sferoida-
le, secondo ISO 1083 (grado 500 – 7) e EN 1563, con-
forme alla classe C 250 della norma EN 124 : 1994,
forza di controllo: 250 kN.
CARATTERISTICHE
Griglia piana a barre diritte con rilievi antisdrucciolo a pro-
filo speciale, per favorire la deviazione del flusso delle
acque di scorrimento verso gli alveoli, munita di barre ela-
stiche per il bloccaggio al telaio, dimensioni di ingombro e
superficie di scarico; inserire i valori del modello prescelto.
Telaio quadrato munito di bordo periferico interno, predi-
sposto per l’alloggiamento di un sifone in PVC e 4 fori per
il bloccaggio sul pozzetto se necessario, dimensioni di
ingombro; inserire i valori del modello prescelto.
RIVESTIMENTO
Vernice idrosolubile nera.
CERTIFICAZIONE PRODOTTO
NF
LUOGO DI INSTALLAZIONE
Gruppo 3 norma EN 124 : 1994 e gruppi inferiori.
Nota : Per la fornitura del sifone in PVC, consultateci.

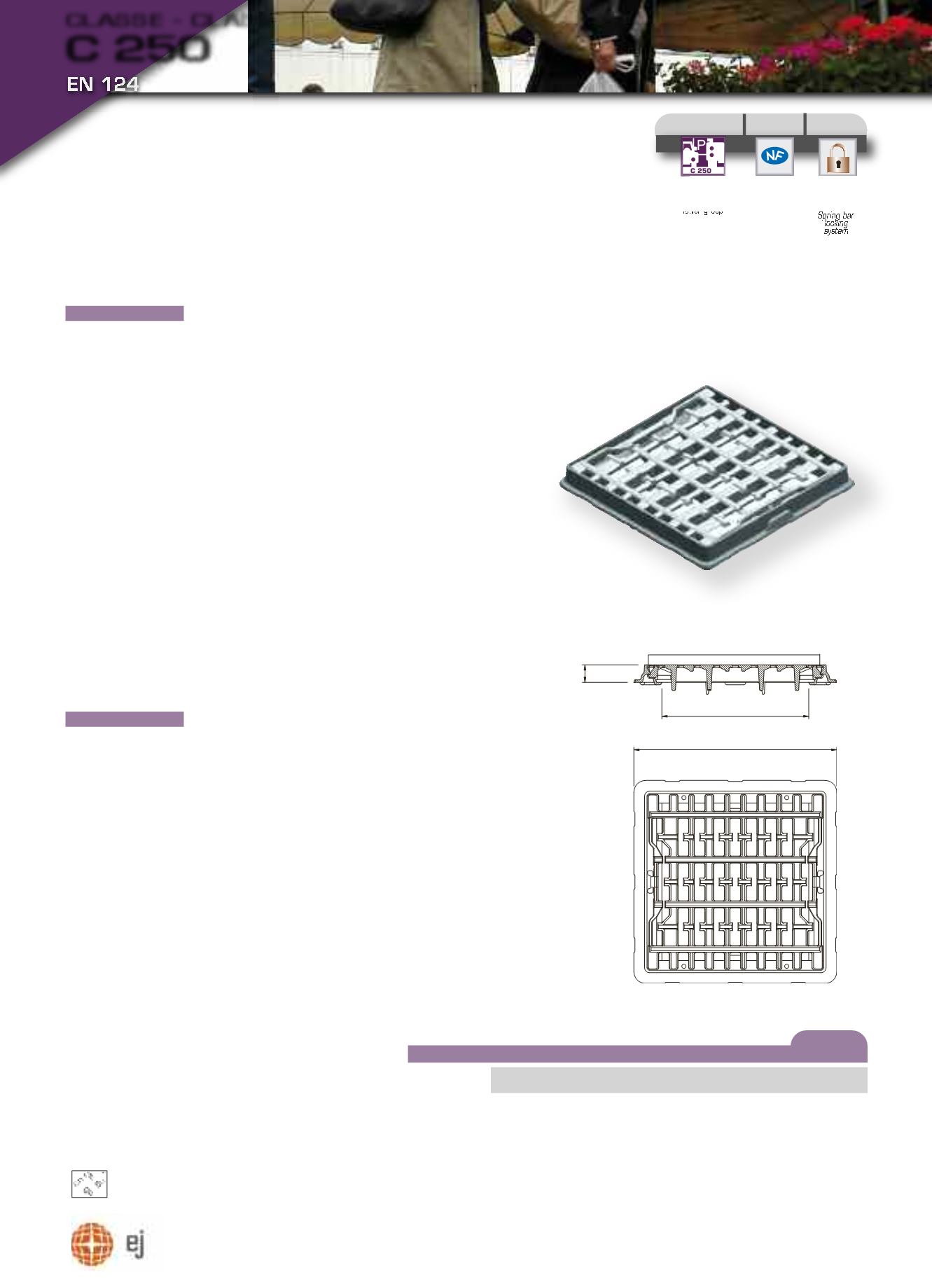

DISPOSITIVO DI CORONAMENTO:
GRIGLIA PIANA AUTO - BLOCCANTE CON TELAIO
SELF-LOCKING FLAT GULLY GRATING & FRAME
TELAIO CON BORDO INTERNO PERIFERICO CONTINUO PER ACCOGLIERE SIFONE IN PVC
FRAME WITH CONTINUOUS PERIPHERAL FLANGE TO ACCOMMODATE PVC U BEND
PIV
DESCRIPTION
Gully grating and frame manufactured from spheroidal
graphite cast iron in accordance with standards ISO 1083
(grade 500 - 7) and EN 1563.
Load classification C250 to EN 124 : 1994.
CHARACTERISTICS
Square, flat gully grating and frame with bars designed to
provide maximum water drainage. Flexible front - rear bars
permit grating to lock within frame. 4 anchoring holes can
be used to secure the frame as necessary. Frame has
internal peripheral flange to accommodate PVC U bend
(not provided). Dimensions: insert dimensions of the
selected product.
COATING
Water based black paint.
PRODUCT CERTIFICATION
NF
PLACE OF INSTALLATION
Group 3: EN 124 - 1994 standard and lower groups.
Nota : For plastic U bend, please enquire
H
A
O
C
PI 400 V 480 320 50 400 12 23 730
PI 450 V 500 370 50 450 15,5 26,5 920
PI 500 V 580 420 50 500 21 35 1150
A x A’ O x O’ C x C’ griglia
ø A ø O h ø C’ grating tot cm2
Ref. Dimensioni - Dimensions (mm) peso - weight (kg)
sup. di scarico
waterway
