Catalogo EJ Generale 2012

71 / 115

70
é un marchio registrato della EJ
EJ registered mark
C 400 V 450 350 60 400 12 21 940
C 500 V 550 450 65 500 19,5 32 1450
C 600 V 650 550 70 600 32 48 2050
C 700 V 750 650 75 700 2x26,3 72 2300
2 semigriglie - 2 half gratings
C 800 V 890 750 80 800 2x35 98 3000
2 semigriglie - 2 half gratings
A x A’ O x O’ C x C’ griglia tote
ø A ø O h ø C’ grating tot cm2
Ref. Dimensioni - Dimensions (mm) peso - weight (kg)
sup.discarico
waterway
DESCRIZIONE
Dispositivo di coronamento composto da griglia concava
auto - bloccante e telaio in ghisa a grafite sferoidale,
secondo ISO 1083 (grado 500 – 7) e EN 1563, conforme
alla classe C 250 della norma EN 124 : 1994, forza di
controllo: 250 kN.
CARATTERISTICHE
Griglia concava a barre diritte con rilievi antisdrucciolo a
profilo speciale, per favorire la deviazione del flusso delle
acque di scorrimento verso gli alveoli, munita di barre ela-
stiche per il bloccaggio al telaio, dimensioni di ingombro e
superficie di scarico; inserire i valori del modello prescelto.
Telaio quadrato munito di 4 fori per il bloccaggio sul poz-
zetto se necessario, dimensioni di ingombro; inserire i valo-
ri del modello prescelto.
Griglia in due elementi articolati per le dimensioni 700
mm. ed 800 mm.
RIVESTIMENTO
Vernice idrosolubile nera.
CERTIFICAZIONE PRODOTTO
NF
LUOGO DI INSTALLAZIONE
Gruppo 3 norma EN 124 : 1994 e gruppi inferiori.

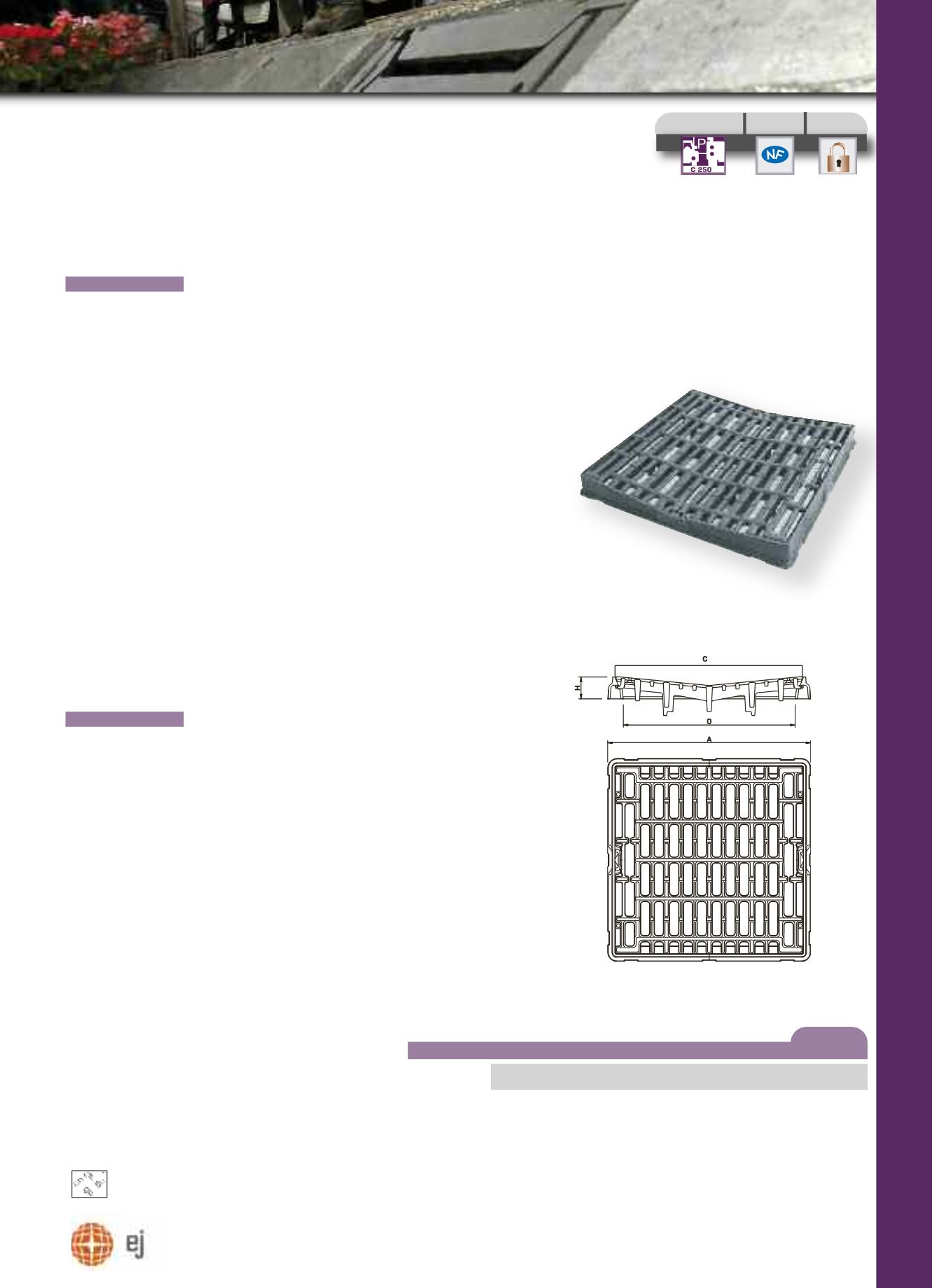

DISPOSITIVO DI CORONAMENTO:
GRIGLIA CONCAVA AUTO-BLOCCANTE CON TELAIO
SELF - LOCKING DISHED GRATING & FRAME
CV
DESCRIPTION
Gully grating and frame manufactured from spheroidal
graphite cast iron in accordance with standards ISO
1083 (grade 500 - 7) and EN 1563.
Load classification C250 to EN 124 : 1994.
CHARACTERISTICS
Dished grating with special design of bars providing maxi-
mum water drainage, self - locking on the frame by means
of a spring bar, waterway and dimensions: insert dimen-
sions of the selected product and square frame dimen-
sions: insert dimensions of the selected product.
Two part hinged grating for 700 and 800 dimensions.
COATING
Water based black paint.
PRODUCT CERTIFICATION
NF
PLACE OF INSTALLATION
Group 3: EN 124 - 1994 standard and lower groups.
certificazione
certification
luogo di installazione
place of installation
Gruppo - Group 3
&
gruppi inferiori
lower group
caratteristiche
-characteristics
Sistema di
chiusura a
barre
elastiche
Spring bar
locking
system
C 250
