DESCRIZIONE
Dispositivo di coronamento composto da griglia concava
e telaio in ghisa a grafite sferoidale, secondo ISO 1083
(grado 500 – 7) e EN 1563, conforme alla classe C 250
della norma EN 124 : 1994, forza di controllo: 250 kN.
CARATTERISTICHE
Griglia concava, con sistema di bloccaggio al telaio per
barre elastiche, apribile per ribaltamento sul telaio a
110°, con alveoli e profilo speciale delle barre atti a favo-
rire la captazione delle acque di scorrimento, di ingombro
e superficie di scarico ; inserire i valori del modello pres-
celto. Telaio, predisposto per alloggiare cestello raccogli
fango e anello di rialzo in calcestruzzo di tipo unificato
(non fornito), di ingombro, altezza ed apertura libera;
inserire le dimensioni del prodotto prescelto.
RIVESTIMENTO
Vernice idrosolubile nera.
CERTIFICAZIONE PRODOTTO
NF
LUOGO DI INSTALLAZIONE
Gruppo 3 norma EN 124 : 1994 e gruppi inferiori.
OPZIONI
- Marcature: consultateci
- Versione articolata
- Cestello raccogli fango: consultateci
- Anello di rialzo prefabbricato in calcestruzzo:
consultateci
C250
certificazione
certification
luogo di installazione
place of installation
opzioni - options
Gruppo - Group 3
&
gruppi inferiori
lower group
DESCRIPTION
Dished gully top and frame manufactured from spheroidal
graphite cast iron in accordance with ISO 1083 (grade 500
- 7) and EN 1563.
Load classification C250 to EN 124 : 1994.
CHARACTERISTICS
Dished gully grating with overall flange: insert dimensions
of the selected product; with anti - theft spring locking
mechanism. Bars and grating are specially designed to
provide maximum water drainage. Hingeable at 110° on
both small sides. Frame dimensions and waterway:
insert dimensions of the selected product.
Frame, adapted to fit silt basket ( not provided) and
concrete support ( not provided) manufactured to the
appropriate standard.
COATING
Water based black paint.
PRODUCT CERTIFICATION
NF
PLACE OF INSTALLATION
Group 3: EN 124 - 1994 standard and lower groups.
OPTIONS
- Badging: please enquire
- Hinged
- Silt basket: please enquire
- Concrete support: please enquire
caratteristiche
characteristics
marcatura
personalizzata
customised
badging
Articolazione
hinged

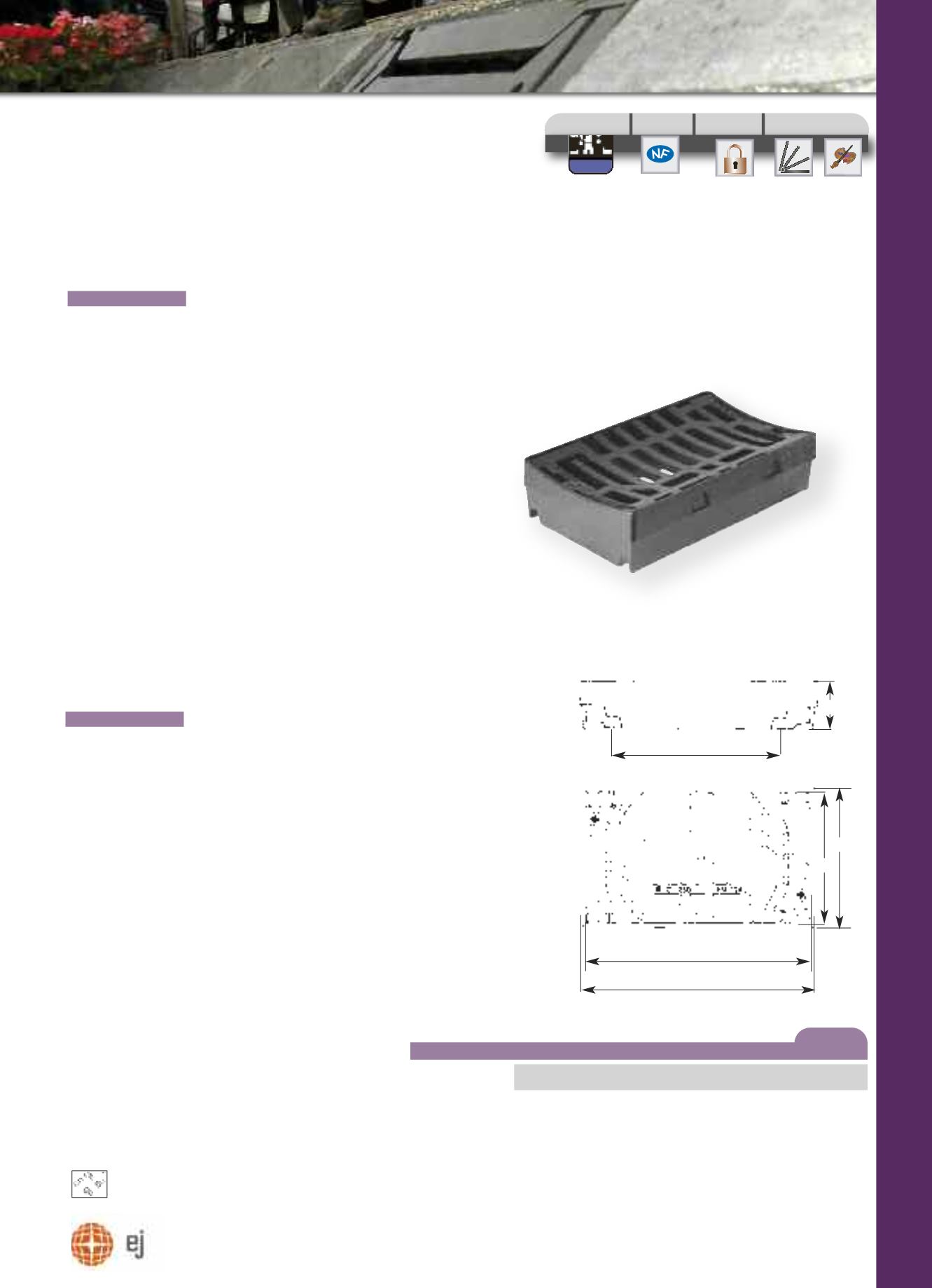

DISPOSITIVO DI CORONAMENTO: GRIGLIA
CONCAVA AUTO-BLOCCANTE CON TELAIO
SELF-LOCKING SPRING LOCKED DISHED GULLY
GRATING & FRAME
GCC... V NORGUSS®
Sistema di
chiusura a
barre
elastiche
Spring bar
locking
system
C’
A
C
OXO’
H
A’
GCC 5030 V NORGUSS 515 x 312 350 x 260 128 500 x 291 14 32 700
GCC 5050 V NORGUSS 500 x 500 340 130 482 x 482 23 47 900
A x A’ O x O’ C x C’ griglia
h grating tot cm2
sup. di
scarico
waterway Ref. Dimensioni - Dimensions (mm) peso --weight (kg)
C 250
