Catalogo EJ Generale 2012

66 / 115

65
é un marchio registrato della EJ
EJ registered mark
EN 124
CLASSE - CLASS
C 250
DESCRIZIONE
Dispositivo di coronamento composto da griglia piana
auto - bloccante e telaio in ghisa a grafite sferoidale,
secondo ISO 1083 (grado 500 – 7) e EN 1563,
conforme alla classe C 250 della norma EN 124 : 1994,
forza di controllo: 250 kN.
CARATTERISTICHE
Griglia piana, con sistema di bloccaggio al telaio per
barre elastiche, apribile per ribaltamento sul telaio a
110°, con alveoli e profilo speciale delle barre atti a favo-
rire la captazione delle acque di scorrimento, di ingombro
e superficie di scarico ; inserire i valori del modello pres-
celto. Telaio, predisposto per alloggiare cestello raccogli
fango e anello di rialzo in calcestruzzo di tipo unificato
(non fornito), di ingombro, altezza ed apertura libera;
inserire le dimensioni del prodotto prescelto.
RIVESTIMENTO
Vernice idrosolubile nera.
CERTIFICAZIONE PRODOTTO
NF
LUOGO DI INSTALLAZIONE
Gruppo 3 norma EN 124 : 1994 e gruppi inferiori.
OPZIONI
- Marcature: consultateci
- Versione articolata
- Cestello raccogli fango: consultateci
- Anello di rialzo prefabbricato in calcestruzzo:
consultateci

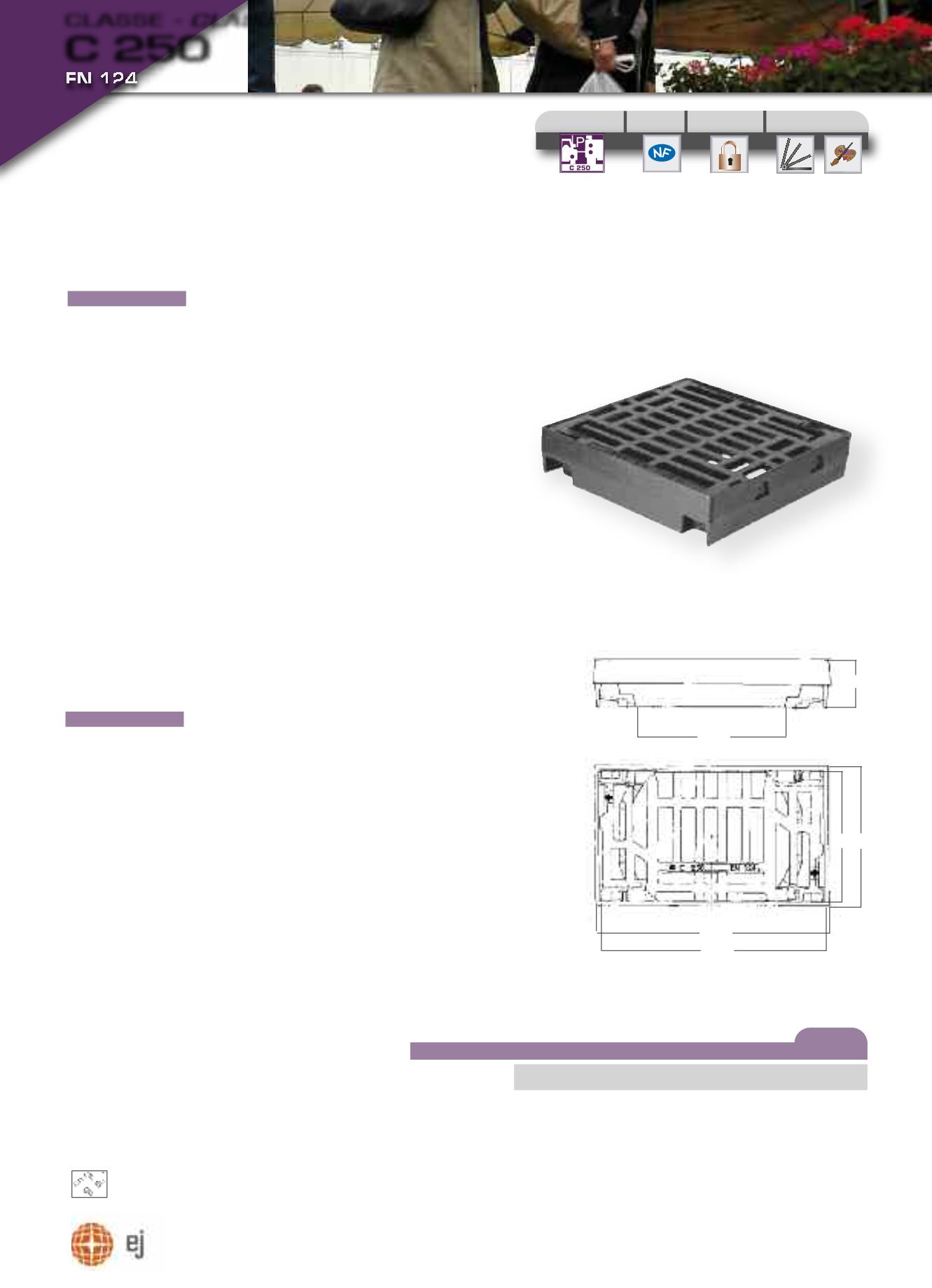

DISPOSITIVO DI CORONAMENTO:
GRIGLIA PIANA AUTO - BLOCCANTE CON TELAIO
SELF-LOCKING SPRING LOCKED FLAT GULLY
GRATING & FRAME
GCP... V NORGUSS®
certificazione
certification
luogo di installazione
place of installation
opzioni - options
Gruppo - Group 3
&
gruppi inferiori
lower group
DESCRIPTION
Flat gully top and frame manufactured from spheroidal
graphite cast iron in accordance with ISO 1083 (grade
500 - 7) and EN 1563. Load classification C250 to EN
124 : 1994.
CHARACTERISTICS
Flat gully grating overall flange (dimensions: insert dimen-
sions of the selected product) with anti - theft spring
locking mechanism. Bars and grating are specially des-
igned to provide maximum water drainage. Hingeable at
110° on both small sides. Frame dimensions and water-
way: insert dimensions of the selected product.
Frame, adapted to fit silt basket ( not provided) and
concrete support ( not provided) manufactured to the
appropriate standard
COATING
Water based black paint.
PRODUCT CERTIFICATION
NF
PLACE OF INSTALLATION
Group 3: EN 124 - 1994 standard and lower groups.
OPTIONS
- Badging: please enquire
- Hinged
- Silt basket: please enquire
- Concrete support: please enquire
caratteristiche
characteristics
marcatura
personalizzata
customised
badging
Cierre por
dedo elástico
Fecho por
topo elástico
Articolazione
hinged
GCP 5030 V NORGUSS 515 x 312 350 x 260 111 500 x 291 14 32 700
GCP 5050 V NORGUSS 500 x 500 340 110 482 x 482 23 45 900
A x A’ O x O’ C x C’ griglia
h grating tot cm2
Ref. Dimensioni - Dimensions (mm) peso- weight (kg)
sup. di
scarico
waterway
O X O’
A
C
A’ C’
H
