DESCRIZIONE
Dispositivo di coronamento composto da bocchetta e gri-
glia in ghisa a grafite sferoidale, secondo ISO 1083
(grado 500 – 7) e EN 1563, conforme alla classe C 250
della norma EN 124 : 1994, forza di controllo: 250 kN.
CARATTERISTICHE
Bocchetta e griglia indipendenti per consentire una rego-
lazione di livello.
Griglia articolata sino a 110°, estraibile in posizione ver-
ticale con bloccaggio al telaio per mezzo di barre elasti-
che, munita di barre selettive per impedire l’ingresso,
attraverso la bocchetta, di voluminosi corpi estranei nel
pozzetto di scarico e con alveoli e barre a profilo specia-
le orientate in tre direzioni per favorire la captazione del
flusso d’acqua quale che sia l’orientamento del dispositi-
vo.
Telaio dotato di 4 fori Ø 20 mm. per il fissaggio sul poz-
zetto se necessario.
Dimensioni di ingombro, altezze, superficie di scarico;
inserire i valori del modello prescelto.
RIVESTIMENTO
Vernice idrosolubile nera.
CERTIFICAZIONE PRODOTTO
NF
LUOGO DI INSTALLAZIONE
Gruppo 3 norma EN 124 : 1994 e gruppi inferiori.
OPZIONI
Marcature in funzione della ddimensione: consultateci

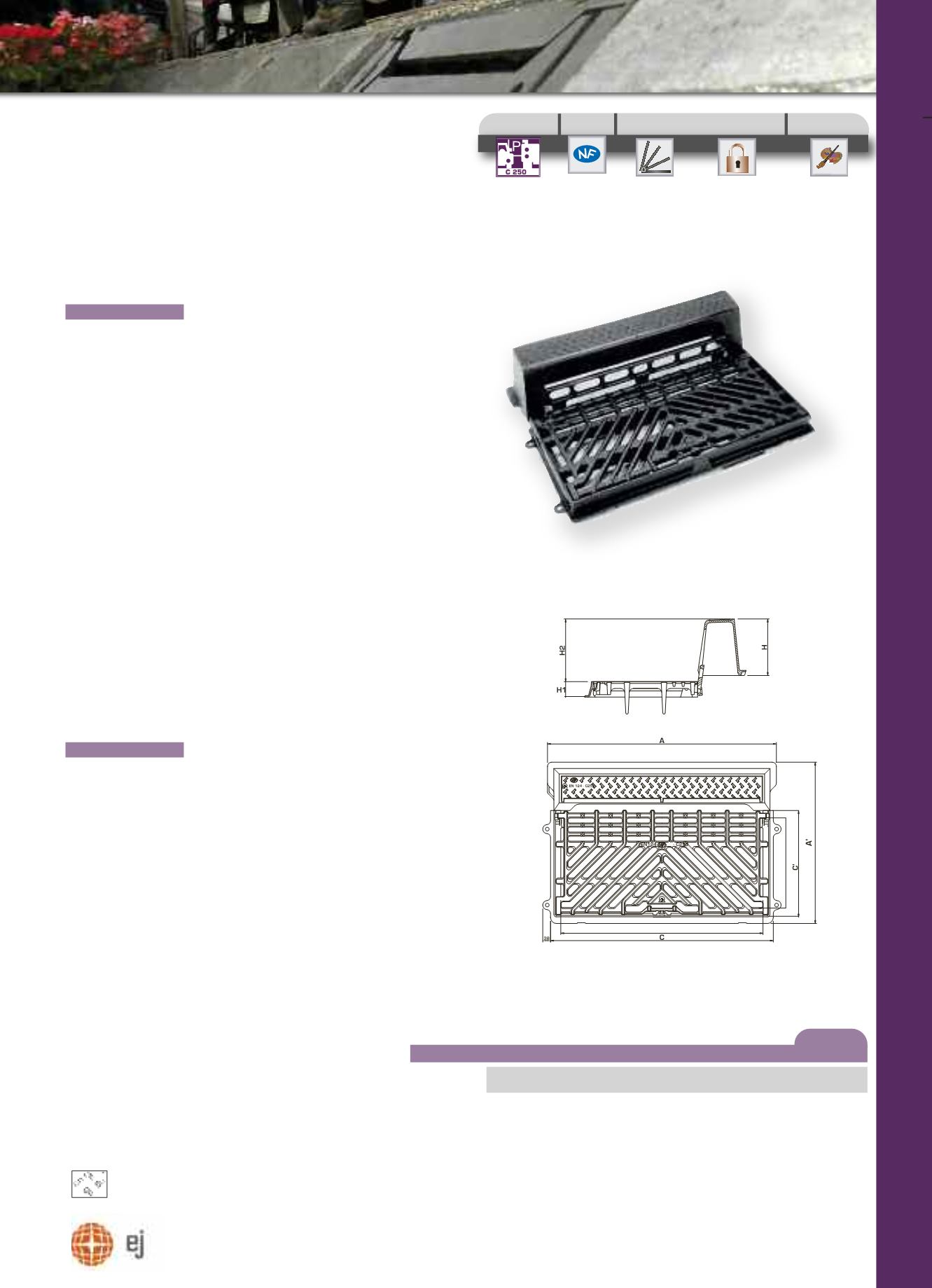

DISPOSITIVO DI CORONAMENTO:
GRIGLIA CON BOCCHETTA INTEGRATA
HINGED KERB GULLY GRATING & FRAME
IGUAZU - GCA 850
certificazione
certification
luogo di installazione
place of installation
options - opzioni
Gruppo - Group 3
&
gruppi inferiori
lower group
DESCRIPTION
Gully grating - frame combination manufactured from
spheroidal graphite cast iron in accordance with stan-
dards ISO 1083 (grade 500 - 7) and EN 1563.
Load classification C250 to EN 124 : 1994.
CHARACTERISTICS
Kerb gully and frame are separate and uncoupled to facil-
itate levelling of each part. Grating opens to 110° to the
kerb and is removable from the frame vertically. Flexible
end bar permits grating to lock within frame. Kerb
retaining cross bar inhibits access of large debris. 4
anchoring holes can be used to fix the frame to brickwork
as necessary.
Dimensions: insert dimensions of the selected product.
COATING
Water based black paint.
PRODUCT CERTIFICATION
NF
PLACE OF INSTALLATION
Group 3: EN 124 - 1994 standard and lower groups.
OPZIONI
Badging depending on the dimensions: please enquire
caratteristiche - characteristics
O
O'
marcatura
personalizzata
customised
badging
Sistema
di chiusura
locked
Articolazione
hinged
IGUAZU GCA 1000 1115x790 990x500 275 75 305 1035x910 46 71 133 2285+1942
GCA 850 925x545 795x220 220 75 175 840x325 26 37 74 1000+ 610
profilo T - T profile
AxA’ O x O’ H H1 H2 C x C’ tragadero griglia
sumidero grating tot cm2
Ref. Dimensioni - Dimensions (mm) peso - weight (kg)
sup. di
scarico
waterway
B 125
