Catalogo EJ Generale 2012

ejco.com

é un marchio registrato della EJ

EJ registered mark

certificazione

certification

luogo di installazione

place of installation

opzioni

otions

Gruppo - Group 3

gruppi inferiori -

lower group

caratteristiche

characteristics

marcatura

personalizzata-

customised

badging

Bloccaggio

antichiusura-

safety

ablocking at

90°

Sistema di

chiusura

locked

Articolazione

hinged

EN 124

CLASSE -

CLASS

C 250

DESCRIZIONE

Dispositivo di coronamento composto da bocchetta e gri-

glia, ad altezza ed inclinazione regolabili, in ghisa a grafite

sferoidale, secondo ISO 1083 (grado 500 – 7) e EN 1563,

conforme alla classe C 250 della norma EN 124 : 1994,

forza di controllo: 250 kN.

CARATTERISTICHE

Griglia e coperchio, articolati a 100°con bloccaggio antichiu-

sura accidentale ed estraibili in posizione verticale, con bloc-

caggio al telaio per sistema elastico, di ingombro 347x760

mm. La parte del telaio con bocchetta e coperchio, delle

dimensioni di 580x228 mm. , è regolabile in altezza da 70

a 180 mm ed in senso longitudinale da 0 a 80 mm. per

adattarsi a qualsiasi profilo di bordo marciapiedi. La griglia,

delle dimensioni di ingombro 705x273 mm e 628 cm2 di

superficie di scarico, è munita di barre selettive smontabili

per impedire l’ingresso, attraverso la bocchetta, di volumino-

si corpi estranei nel pozzetto di scarico ed è provvista di

asole orientate in tre direzioni e barre a profilo speciale per

favorire la captazione del flusso d’acqua quale che sia l’orien-

tamento del dispositivo. Superficie totale di scarico, del

dispositivo completo, variabile da 270 a 990 cm2; apertu-

ra libera utile, a griglia e coperchio aperti: 500x680 mm.

RIVESTIMENTO

Vernice idrosolubile nera.

CERTIFICAZIONE PRODOTTO

LUOGO DI INSTALLAZIONE

Gruppo 3 norma EN 124 : 1994 e gruppi inferiori.

OPZIONI

- Chiusura di sicurezza

- Marcature: consultateci

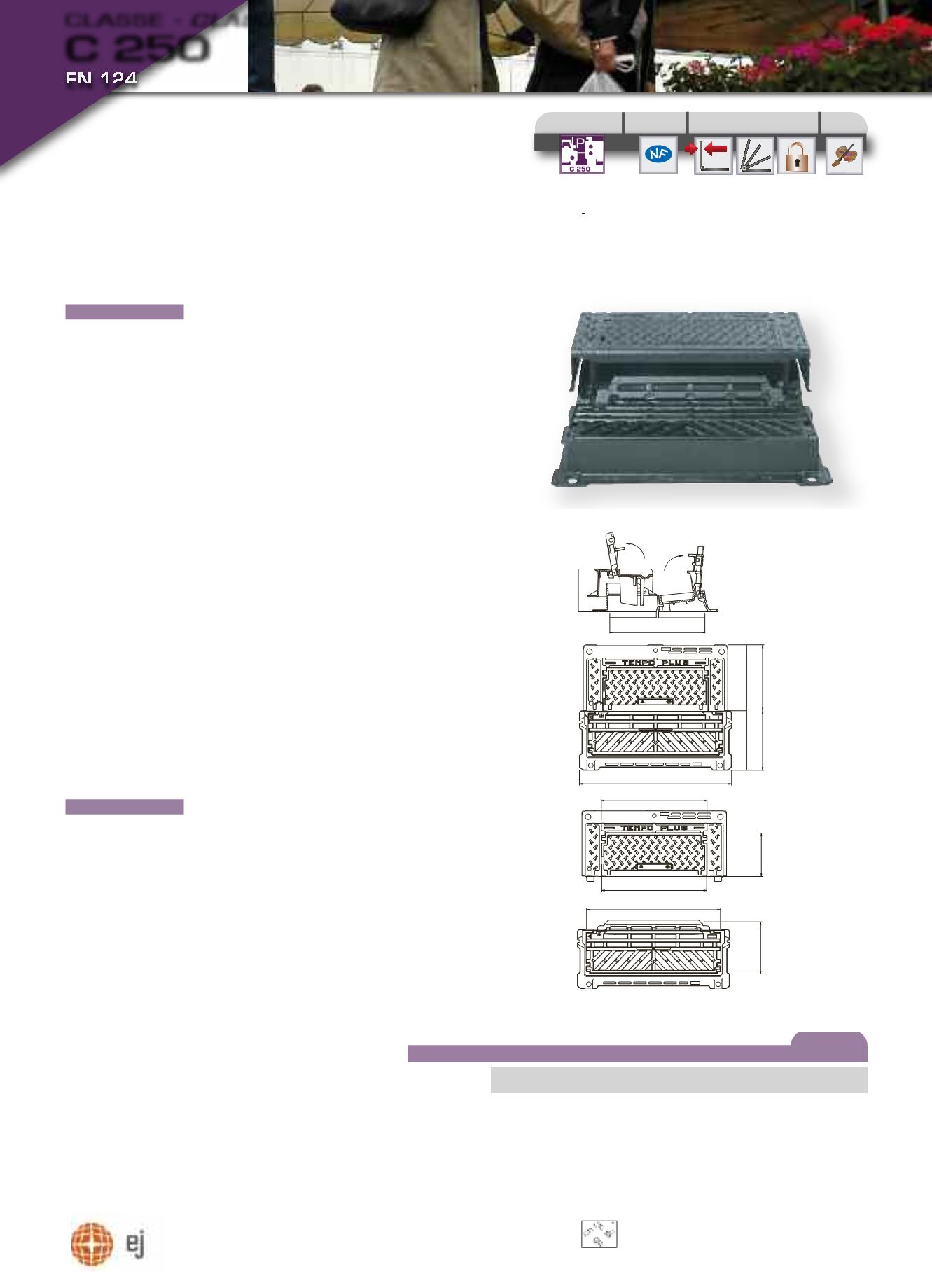

DISPOSITIVO DI CORONAMENTO: GRIGLIA CON

BOCCHETTA E COPERCHIO ARTICOLATI AD

ALTEZZA ED INCLINAZIONE VARIABILI -

UNIVERSAL HEIGHT ADJUSTABLE HINGED

KERB GULLY GRATING & FRAME

TEMPO PLUS DROIT

DESCRIPTION

Gully grating/frame combination manufactured from

spheroidal graphite cast iron in accordance with ISO

1083 (grade 500-7) and EN 1563.

Load classification C250 to EN 124 : 1994.

CHARACTERISTICS

Kerb gully overall size 347 x 760 mm with overall cover

size 580 x 228; 70-180 mm height adjustable and 0-80

front adjustable to suit varying shapes of existing kerb-

ways. Base and kerb gully, 705 x 273 mm overall flange,

628 cm2 waterway, with removable selective bar; tridi-

rectionnal bars and shape are especially designed to pro-

vide maximum water drainage on a frame of 760 x 347

mm overall flange. Frame with hinged gully top. Grating

and cover open to 100° to the kerb, block at 90° angle

for safety, are removable from the frame vertically and

are spring locking. Waterway varies from 270-990 cm2.

Overall clear opening is 500 x 680 mm

COATING

Water based black paint according to BS 3416.

PRODUCT CERTIFICATION

PLACE OF INSTALLATION

Group 3: EN 124 - 1994 standard and lower groups.

OPTIONS

- Security locking

- Badging: please enquire

TEMPO PLUS DROIT 800x677 500 x 680 de 90 a 160 480 x 240 19,7 89,3 de 892 a 1392

Bocchetta con coperchio e telaio + griglia articolata + barre selettive -

Kerb gully with base , hinged gratings and selective bar

TEMPO PLUS G 800x312 230 x 680 de 90 a 160 705 x 273 22 34,7 628

Griglia articolata con telaio -

hinged grating and frame

A x A’

O x O’

C x C’

griglia

ø A ø O

ø C’

grating

tot

cm2

Ref.

Dimensioni -

Dimensions

(mm) peso -

weight

(kg)

sup. di scarico

waterway

NORINCO

EN124 - C250

NORINCO

EN124 C250

EN124 - C250

NORINCO

EN124 C250

NORINCO
