60
é un marchio registrato della EJ
EJ registered mark
DESCRIZIONE
Dispositivo di coronamento composto da griglia con telaio
rinforzato in ghisa a grafite sferoidale, secondo ISO 1083
(grado 500 – 7) e EN 1563, conforme alla classe C 250
della norma EN 124 : 1994, forza di controllo: 250 kN.
CARATTERISTICHE
Griglia di dimensioni e superficie di scarico; inserire i valo-
ri del modello prescelto. Telaio con un lato rinforzato, pre-
disposto per il montaggio in corrispondenza delle bocchet-
te per formare una caditoia, di dimensioni; inserire i valori
del modello prescelto.
RIVESTIMENTO
Vernice idrosolubile nera.
CERTIFICAZIONE PRODOTTO
NF
LUOGO DI INSTALLAZIONE
Gruppo 3 norma EN 124 : 1994 e gruppi inferiori.

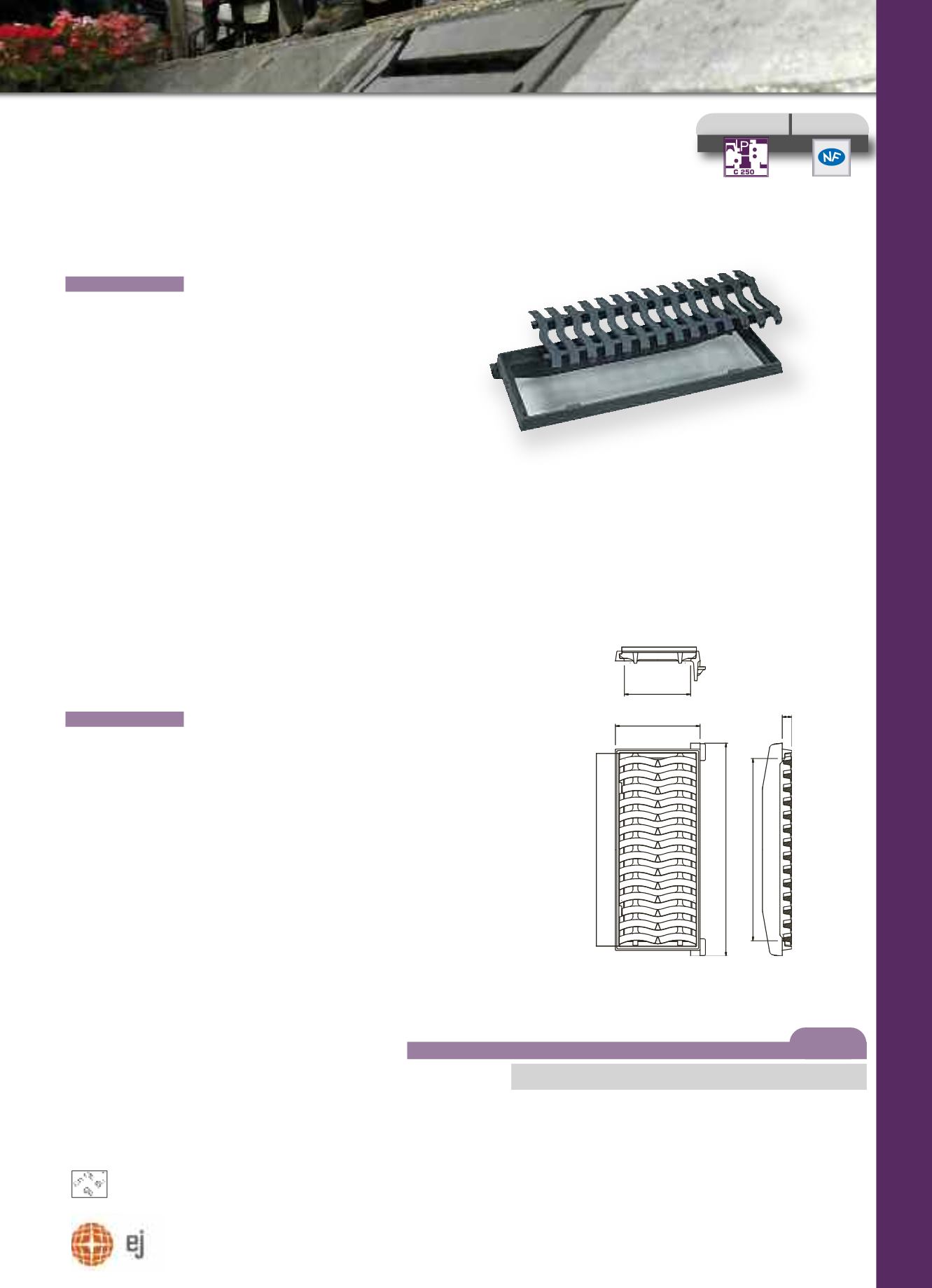

DISPOSITIVO DI CORONAMENTO:
GRIGLIA CON TELAIO RINFORZATO
GRATING WITH REINFORCED FRAME
AV2 - GI754 - GI 756
certificazione
certification
luogo di installazione
place of installation
Gruppo - Group 3
&
gruppi inferiori
lower groups
DESCRIPTION
Grating and frame manufactured from spheroidal graphite
cast iron in accordance with standards ISO 1083 (grade
500 - 7) and EN 1563.
Load classification C250 to EN 124 : 1994.
CHARACTERISTICS
Grating dimensions: insert CC’ dim. of the selected prod-
uct, and frame one side reinforced to allow it to be placed
along the kerb outlet - gully; dimensions: insert OO’ dimen-
sions of the selected product.
COATING
Water based black paint.
PRODUCT CERTIFICATION
NF
PLACE OF INSTALLATION
Group 3: EN 124 - 1994 standard and lower groups.
C
A
A'
O'
C'
O
H
AV2
830 x 330 710 x 260 38 753 x 300 22,71 38,71 1600
GI 754
830 x 430 710 x 360 27 753 x 400 24,5 41
1590
GI 756
830 x 630 710 x 560 27 753 x 600 46 64,4 1900
Ref.
Dimensioni -
Dimensions
(mm) peso -
weight
A x A’
O x O’
C x C’ griglia
h
grating tot
cm2
sup.discarico
waterway
C 250
AV2
