Ref. Dimensioni - Dimensions (mm) peso - weight (kg) Superficie di scarico
waterway
C’ E C tot cm2
DESCRIZIONE
Telai per griglie piane, realizzati in ghisa sferoidale GS 500 - 7 a
norma ISO 1083 (1987) con carico di rottura ≥250 kN. Previsti
per l’abbinamento con le griglie della serie “CA 6”.
RIVESTIMENTO
Vernice idrosolubile nera.

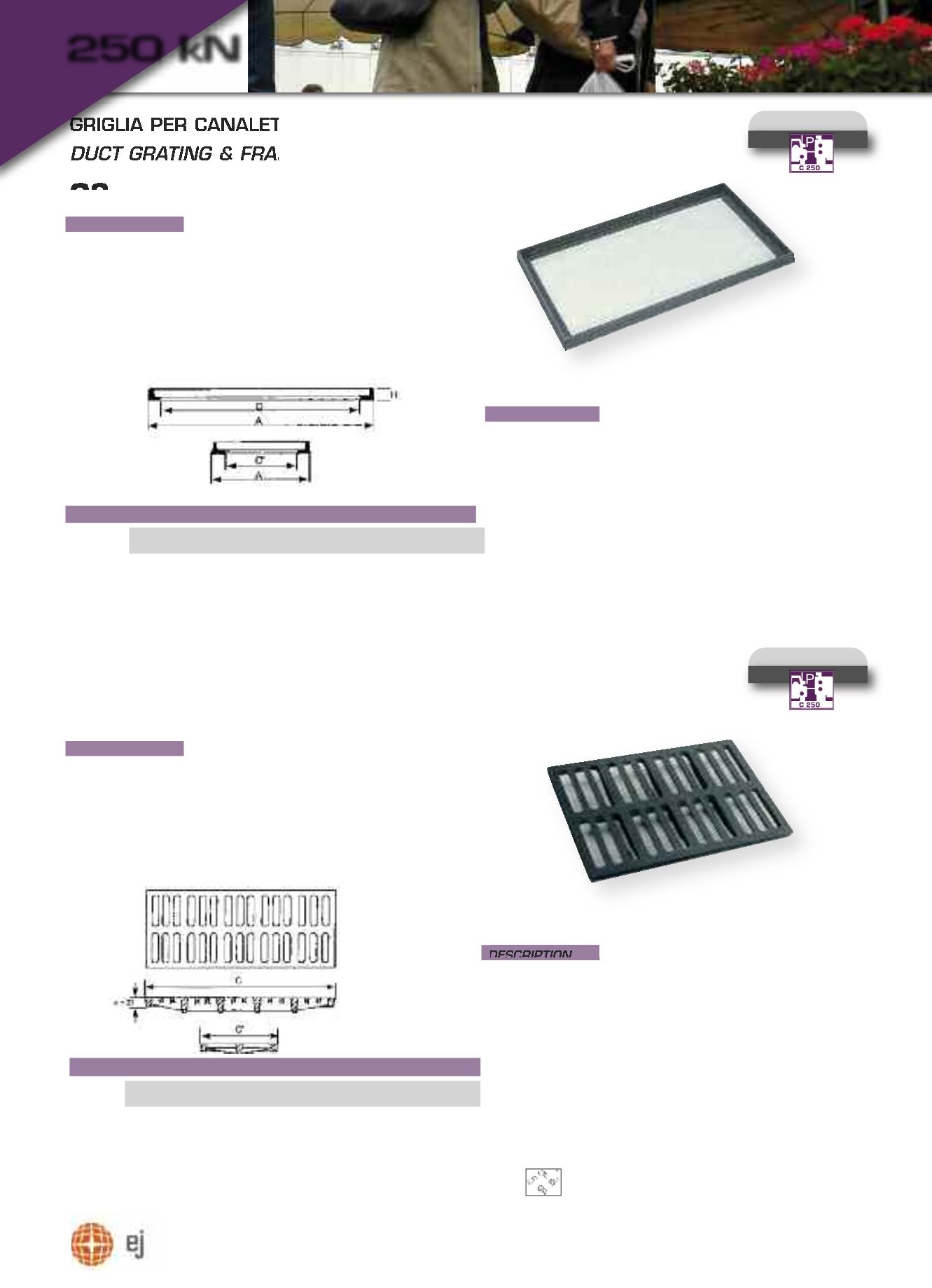

GRIGLIA PER CANALETTE CON TELAIO
DUCT GRATING & FRAME
C6
DESCRIPTION
Frames, manufactured from spheroidal graphite cast iron comply-
ing with grade 500 - 7 to ISO 1083, ultimate load ≥ 250 kN.
COATING
Water based black paint.
DESCRIPTION
Duct gratings, manufactured from spheroidal graphite cast iron
complying with grade 500 - 7 to ISO 1083, ultimate load ≥ 250 kN.
COATING
Water based black paint.
C 602 640 x 230 570 x 160 37 7,19
CA 602 B 640 x 280 570 x 570 37 7,9
CA 603 640 x 330 570 x 210 37 9
CA 604 640 x 430 570 x 360 37 9,3
Ref. Dimensioni - Dimensions (mm) peso - weight (kg)
A x A’ O x O’
h
DESCRIZIONE
Griglie per canalette a barre dritte, realizzate in ghisa sferoidale GS
500 - 7 a norma ISO 1083 (1987) e EN 1563 con carico di rottura
≥250kN, lunghezza 600 mm., larghezza (inserire quella del modello di
proprio interesse), predisposte per l’installazione su profilo ad “L” in
acciaio zincato 30x30x3 o utilizzabili singolarmente in abbinamento ai
telai in ghisa sferoidale della serie “C6”.
RIVESTIMENTO
Vernice idrosolubile nera.
GRIGLIA PER CANALETTE CON TELAIO
DUCT GRATING & FRAME
CA6 C 250
luogo di installazione
place of installation
250 kN
luogo di installazione
place of installation
é un marchio registrato della EJ
EJ registered mark
250 kN
CA 602 200 27 600 9,6 480
CA 602 B 250 27 600 11,57 610
CA 603 300 27 600 18,74 720
CA 603 B 350 27 600 21,8 880
CA 604 400 27 600 21,55 1050
CA 605 500 27 600 27,3 1270
