EN 124
CLASSE -
CLASS
C 250
RBA 320 320 x 320 180
170 140 216
5 16,4
RBA 360 355 x 355 218
192 157 276
5 21,5
RBA 460 460 x 460 285
192 157 355
9,3 31
RBA 360 R
ø
400
ø
218
192 157
ø
264
5
21
cadre rond - circular frame
RBA 460 MARGHERITA 460 x 460 285
192 157 344
9,5 32
Ref.
Dimensioni -
Dimensions
(mm)
peso -
weight
(kg)
A x A’
O x O’
C x C’ coperchio - griglia
ø A ø O
h
H1 ø C cover - grating tot
DESCRIZIONE
Dispositivo di chiusura a tenuta idraulica, composto da
coperchio articolato e telaio speciale per montaggio diret-
to su tubazioni, in ghisa a grafite sferoidale secondo ISO
1083 (grado 500 – 7) e EN 1563, conforme alla norma
EN 124 : 1994, forza di controllo: 250 kN.
CARATTERISTICHE
Coperchio circolare articolato e telaio, di forma quadrata
apparente e apertura libera circolare, con gola idraulica
per formare un sifone che impedisca la fuoriuscita di
odori. Dimensioni; inserire i valori del modello prescelto.
-
RBA 320
predisposto per montaggio su tubo in PVC Ø 250
mm. Telaio con incavo per il sollevamento del coperchio.
-
RBA 360
predisposto per montaggio su tubo in PVC Ø 300
mm. Telaio con incavo per il sollevamento del coperchio.
-
RBA 460
predisposto per montaggio su tubo in PVC Ø 400
mm. Coperchio munito di una barretta per il sollevamento
- Griglia
MARGHERITA 460 G
per montaggio su tubo in
PVC de 400mm de diametro. Superficie di scarico:
250cm2
RIVESTIMENTO
Vernice idrosolubile nera.
CERTIFICAZIONE PRODOTTO
NF
LUOGO DI INSTALLAZIONE
Gruppo 3 norma EN 124 : 1994 e gruppi inferiori.
OPZIONI
- Marcature: consultateci
- Installazione con guarnizione speciale (telaio - tubo)
antintrusione

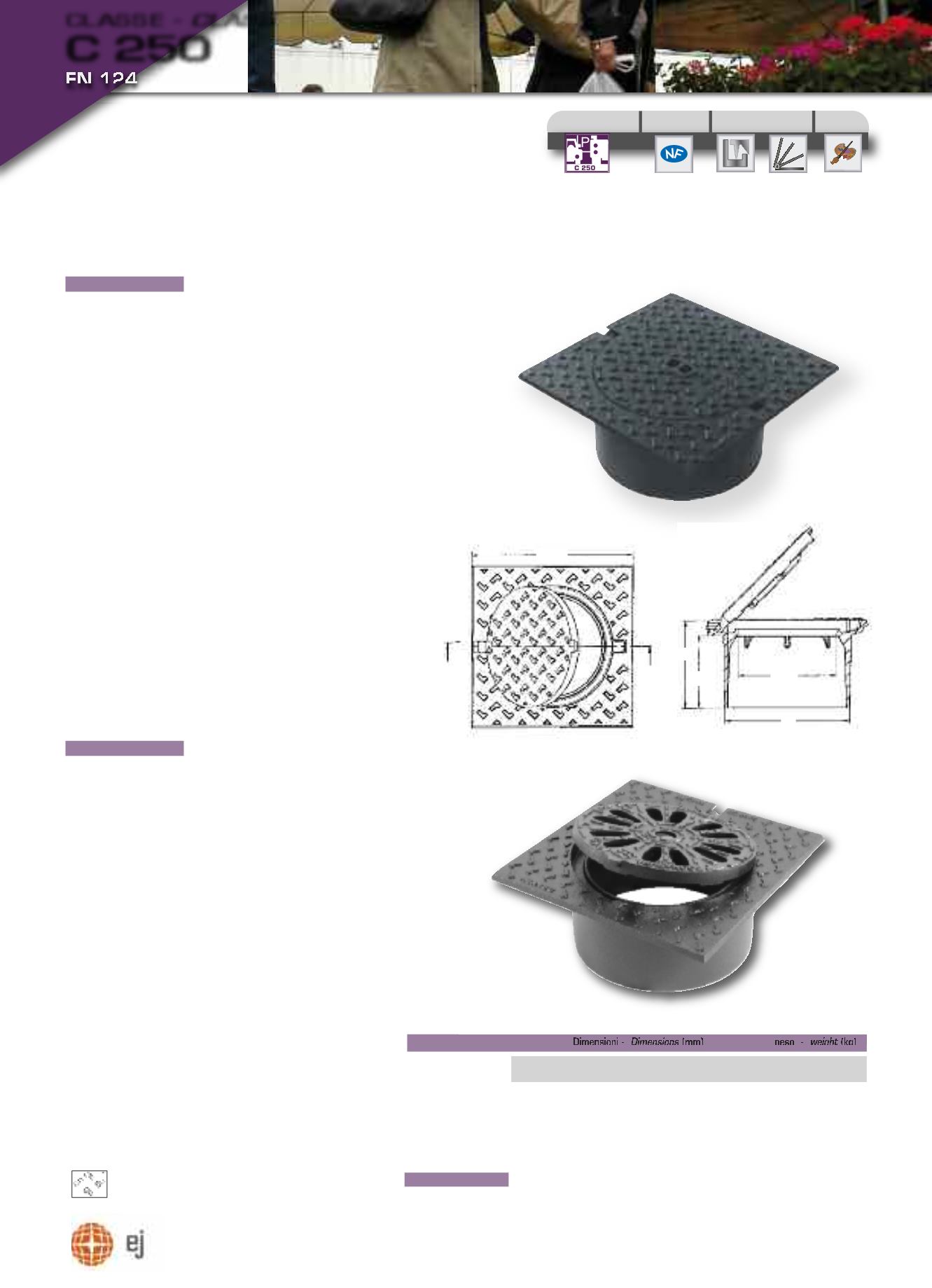

DISPOSITIVO DI CHIUSURA - CORONAMENTO
A TENUTA IDRAULICA CON COPERCHIO
ARTICOLATO -
SINGLE SEAL HINGED ACCESS
COVER - GRATING & FRAME
RBA - RBA 460 G MARGHERITA
certificazione
certification
luogo di installazione
place of installation
opzioni
options
Gruppo - Group 3
&
gruppi inferiori -
lower groups
DESCRIPTION
Single seal hinged access cover and frame manufac-
tured from spheroidal graphite cast iron in accordance
with ISO 1083 (grade 500 - 7) and EN 1563.
Load classification C250 to EN 124 : 1994.
CHARACTERISTICS
Single seal solid top hinged odour resistant access cover
and square frame designed to fit on to pipe system.
Dimensions: insert the dimensions of the selected product.
-
RBA 320
– Designed to fit a 250 mm diameter exteri-
or pipe. Incorporates nick to facilitate lifting.
-
RBA360
– Designed to fit a 300 mm diameter exteri-
or pipe. Incorporates nick to facilitate lifting.
-
RBA 460
– Designed to fit a 400mm diameter exteri-
or pipe. Incorporates keyway for handling.
- RBA 460 Margherita
grating designed to fit a 400mm
diameter exterior pipe. Waterway: 250cm2
COATING
Water based black paint.
PRODUCT CERTIFICATION
NF
PLACE OF INSTALLATION
Group 3: EN 124 - 1994 standard and lower groups.
OPTIONS
- Badging: please enquire
- Special anti - intrusion seal
caratteristiche
characteristics
marcatura
personalizzata-
customised
badging
tenuta
idraulica
single seal
Articolazione
hinged
GRIGLIA -
GRATING
A X A
H
H1
O
C
