EN 124

CLASSE - CLASS

D 400

DESCRIZIONE

Dispositivo di chusura/coronamento in ghisa a grafite sfe-

roidale secondo ISO 1083 (grado 500-7) e EN 1563,

conforme alla classe D400 della norma EN 124 : 1994,

forza di controllo 400 kN.

CARATTERISTICHE

Coperchio

quadrato (rettangolare) con superficie a rilievi

antisdrucciolo di tipo "4L" munita di 1 o 2 fori ciechi per il sol-

levamento o

Griglia

quadrata con asole di dimensioni idonee

al passaggio dei ciclisti disposte radialmente sulla sua super-

ficie e rilievi antisdrucciolo di tipo "4L" che favoriscono la cap-

tazione delle acque di scorrimento, entrambi di forma perife-

rica che ne permette il posizionamento nel tealio in una unica

direzione preferenziale e dotati di due lati opposti predisposti

per l'appoggio su due guarnizioni elastiche a profilo speciale

alloggiate nel telaio;

Telaio

quadrato (rettangolare) munito sui

due lati di appoggio del coperchio/griglia di guarnizioni elas-

tiche antibasculamento in polietilene il cui profilo speciale

limita la fuoriiuscita di esalazioni quando abbinato al coper-

chio. Misure di ingombro, apertura libera e superficie di sca-

rico : inserire quelle corrispondenti al modello prescelto.

RIVESTIMENTO

Vernice idrosolubile nera.

CERTIFICAZIONE PRODOTTO

NF, KITEMARK

LUOGO DI INSTALLAZIONE

Gruppo 4 norma EN 124 : 1994 e gruppi inferiori.

OPZIONI

- Marcature: Consultateci

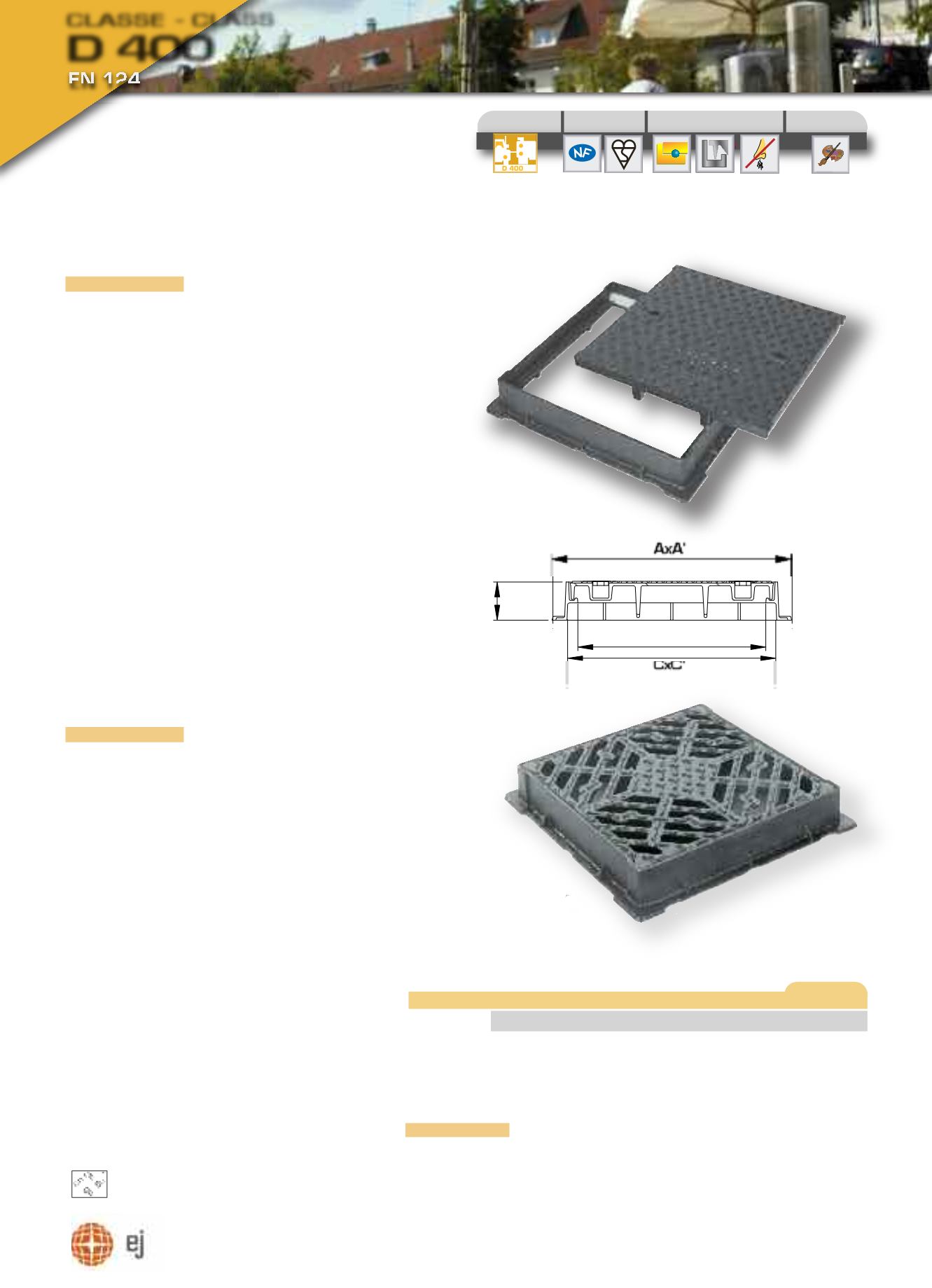

DISPOSITIVO DI CHIUSURA -

CORONAMENTO

ACCESS COVER OR GRATING & FRAME

TRUCK

certificazione

certification

luogo di installazione

place of installation

opzioni - options

Gruppo - Group 4

gruppi inferiori

lower groups

DESCRIPTION

Access cover - grating and frame manufactured from

spheroidal graphite cast iron in accordance with stan-

dards ISO 1083 (grade 500 - 7) and EN 1563.

Load classification D400 to EN 124 : 1994.

CHARACTERISTICS

Non - rock single piece, sigle seal square (or rectangular)

cover

and frame with two polyetylene cushioning inserts

to prevent noise and vibrations and with special design to

limits odours escape, or non - rock square

grating

with

45° angle bars, suitable for bicycles and frame with two

polyetylene cushioning insert to prevent noise and vibra-

tions. Covers and gratings are designed with "4L" anti -

skid patterns and to ease positioning into the square or

rectangular frame (where appropriate), only in one pref-

erential direction thanks to its positioning guides, overall

flange, clear opening dimensions and waterway capacity

: insert the values of the selected product.

COATING

Water based black paint.

PRODUCT CERTIFICATION

NF, KITEMARK

PLACE OF INSTALLATION

Group 4: EN 124 - 1994 standard and lower groups.

OPTIONS

- Badging: please enquire

caratteristiche - characteristics

OxO'

CxC'

AxA'

guarnizione

elastica

cushioning

insert

marcatura

personalizzata

customised

badging

hidráulico

antiolores

TRUCK 300 440 x 440 300 x 300 76 351 x 351 15

27 - - - -

TRUCK 400 540 x 540 400 x 400 102 455 x 455 24

41 - - - -

TRUCK 500 640 x 640 500 x 500 102 547 x 556 35 55 - - - -

TRUCK 600 740 x 740 600 x 600 102 647 x 658 45

71 - - - -

TRUCK 700 840 x 840 702 x 702 102 747 x 747 62

90 - - - -

TRUCK 5070 640 x 840 500 x 700 102 547 x 765 49

73 - - - -

TRUCK 400 G 540 x 540 400 x 400 102 445 x 455 23 40 610

TRUCK 500 G 640 x 640 500 x 500 102 547 x 556 35 55 990

TRUCK 600 G 740 x 740 600 x 600 102 647 x 660 47 70 1440

A x A’

O x O’

C x C’

coperchio - griglia

ø A ø O

ø C’

cover - grating

tot cm2

Ref.

Dimensioni -

Dimensions

(mm) peso -

weight

(kg)

sup. di scarico

waterway

GRIGLIA -

GRATING
