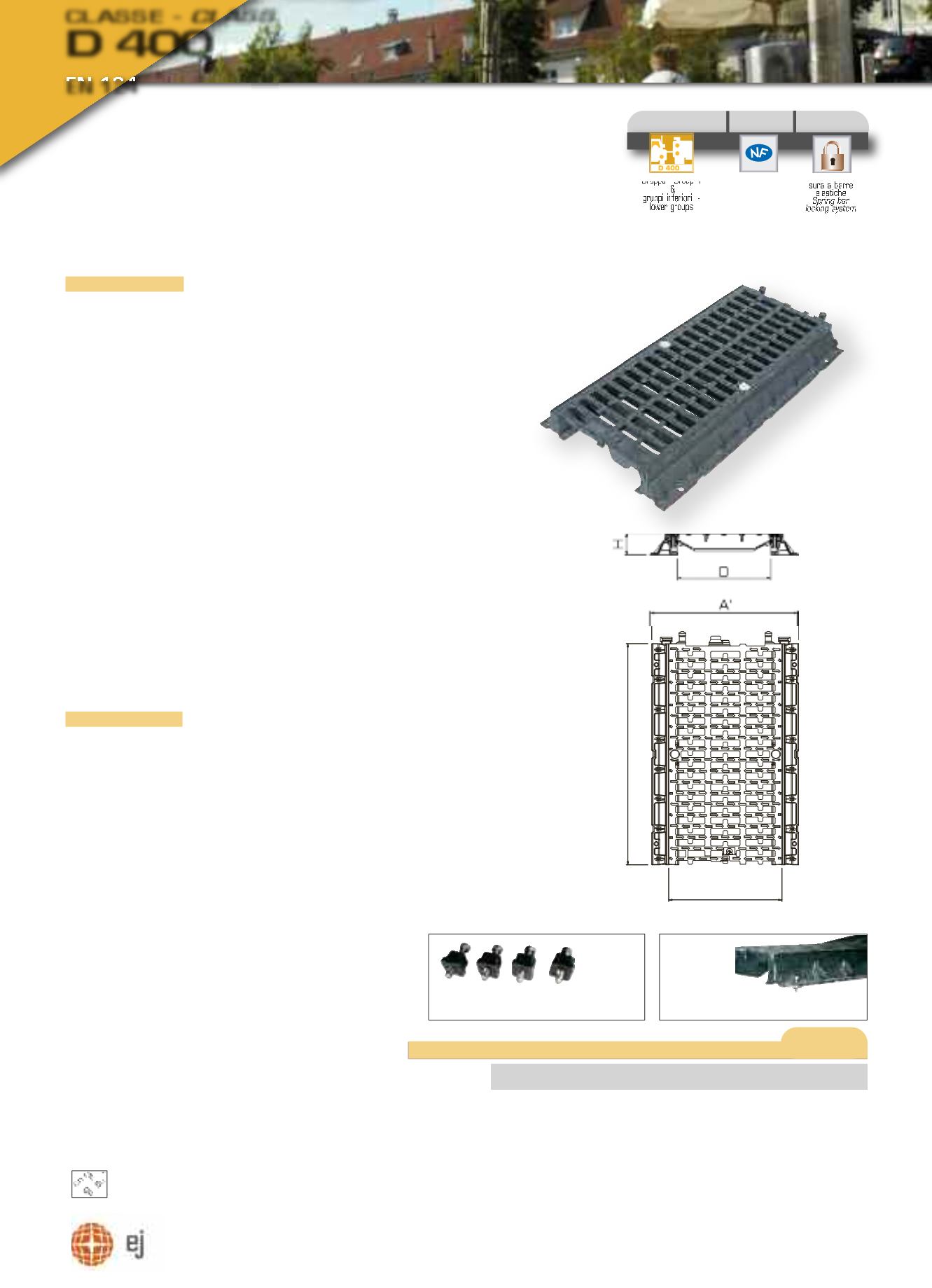

Catalogo EJ Generale 2012

48 / 115

47
é un marchio registrato della EJ
EJ registered mark
EN 124
CLASSE - CLASS
D 400
certificazione
certification
luogo di installazione
place of installation
Gruppo - Group 4
&
gruppi inferiori -
lower groups
caratteristiche
characteristics
H
O
A'
C
A = C' = O'
Sistema di chiu-
sura a barre
elastiche
Spring bar
locking system
CA1030 DVL 1000 x 450 210 100 300 31 59 1023
CA1040 DVL 1000 x 550 310 100 400 42 70 1563
CA1050 DVL 1000 x 650 410 100 500 58 86 1871
CA1060 DVL 1000 x 750 510 100 600 77 105 2443
CA 05110 DVL 500 x 1270 1000 100 1095 85 102 2515
A x A’ O x O’ C x C’ griglia
ø A ø O h ø C’ grating tot cm2
Ref. Dimensioni - Dimensions (mm) peso - weight (kg)
sup. di scarico
waterway
Kit di livellamento (ingrandimento)
Levelling screws (enlargment)
dettaglio della vite per livellamento
levelling screw detail
DESCRIZIONE
Griglia per canaletta in ghisa a grafite sferoidale, secondo ISO
1083 (grado 500 – 7) e EN 1563, conforme alla classe D
400 della norma EN 124 : 1994, forza di controllo: 400 kN.
CARATTERISTICHE
Griglia di lunghezza di 1 m. (0,5 m. mod. CA 05110 DVL)
con barre a profilo speciale per consentire il massimo
deflusso delle acque, auto - bloccante con le adiacenti per
sistema a barre elastiche (escluso mod. CA 05110 DVL) ;
avvitata sui longheroni, 1000 x 120 x 100mm. , equipag-
giati di ganci per aggancio maschio - femmina con gli adia-
centi e ciascuno munito di due fori Ø 14 mm. per ancorag-
gio sulla canaletta in calcestruzzo.
Apertura libera della canaletta e superficie utile di scarico;
inserire i valori del modello prescelto.
RIVESTIMENTO
Vernice idrosolubile nera.
CERTIFICAZIONE PRODOTTO
NF
LUOGO DI INSTALLAZIONE
Gruppo 4 norma EN 124 : 1994 e gruppi inferiori.
OPZIONI
- Placche di estremità: consultateci
- Kit di livellamento
DESCRIPTION
Channel grating and frame manufactured from spheroidal
graphite cast iron in accordance with ISO 1083 (grade 500 -
7) and EN 1563.Load classification D400 to EN 124: 1994.
CHARACTERISTICS
Channel grating 1000 mm (500 mm CA 05110 DVL)
lengths with bars specially designed to provide maximum
water drainage. Gratings interlock using spring locking
mechanism (except for CA 05110 DVL) and are locked to
frame bars, 120 x 100 mm with locating lugs to ensure
correct positioning and 2 anchoring holes ø 14 mm
designed for channels with clear opening: insert dimen-
sions of selected size.
COATING
Water based black paint.
PRODUCT CERTIFICATION
NF
PLACE OF INSTALLATION
Group 4: EN 124 - 1994 standard and lower groups.
OPTIONS
- End bars: please enquire
- Levelling screws
GRIGLIA PER CANALETTA
LINEAR GRATING & FRAME
CA10... DVL - CA05110 DVL
