Catalogo EJ Generale 2012

46 / 115

45
é un marchio registrato della EJ
EJ registered mark
EN 124
CLASSE - CLASS
D 400
GD5030 NORGUSS 522x313 364x260 111 498x286 2x11 34,7 550
telaio rettangolare - rectangular frame
GDD NG 5050 500x500 340x340 110 482x482 2x17 56 900
telaio quadrato - square frame
A x A’ O x O’ C x C’ griglia
ø A ø O h ø C’ grating tot cm2
Ref. Dimensioni - Dimensions (mm) peso - weight (kg)
scarico
waterway
DESCRIZIONE
Dispositivo di coronamento composto da griglia piana con
telaio in ghisa a grafite sferoidale, secondo ISO 1083 (grado
500 – 7) e EN 1563, conforme alla classe D 400 della
norma EN 124 : 1994, forza di controllo: 400 kN.
CARATTERISTICHE
Griglia in due elementi triangolari ad appoggio tripode, per
assicurare la stabilità in ogni condizione di utilizzo, assem-
blati non rigidamente fra loro con un sistema asse e cop-
piglia dimensioni e superficie di scarico; inserire i valori del
modello prescelto.
Telaio, predisposto per alloggiare cestello raccogli fango e
anello di rialzo in calcestruzzo di tipo unificato (non fornito),
di ingombro, altezza ed apertura libera; inserire le dimen-
sioni del prodotto prescelto.
RIVESTIMENTO
Vernice idrosolubile nera.
CERTIFICAZIONE PRODOTTO
NF
LUOGO DI INSTALLAZIONE
Gruppo 4 norma EN 124 : 1994 e gruppi inferiori.
OPZIONI
- Marcature: consultateci
- Cestello raccogli fango: consultateci
- Anello di rialzo prefabbricato in calcestruzzo : consultateci.

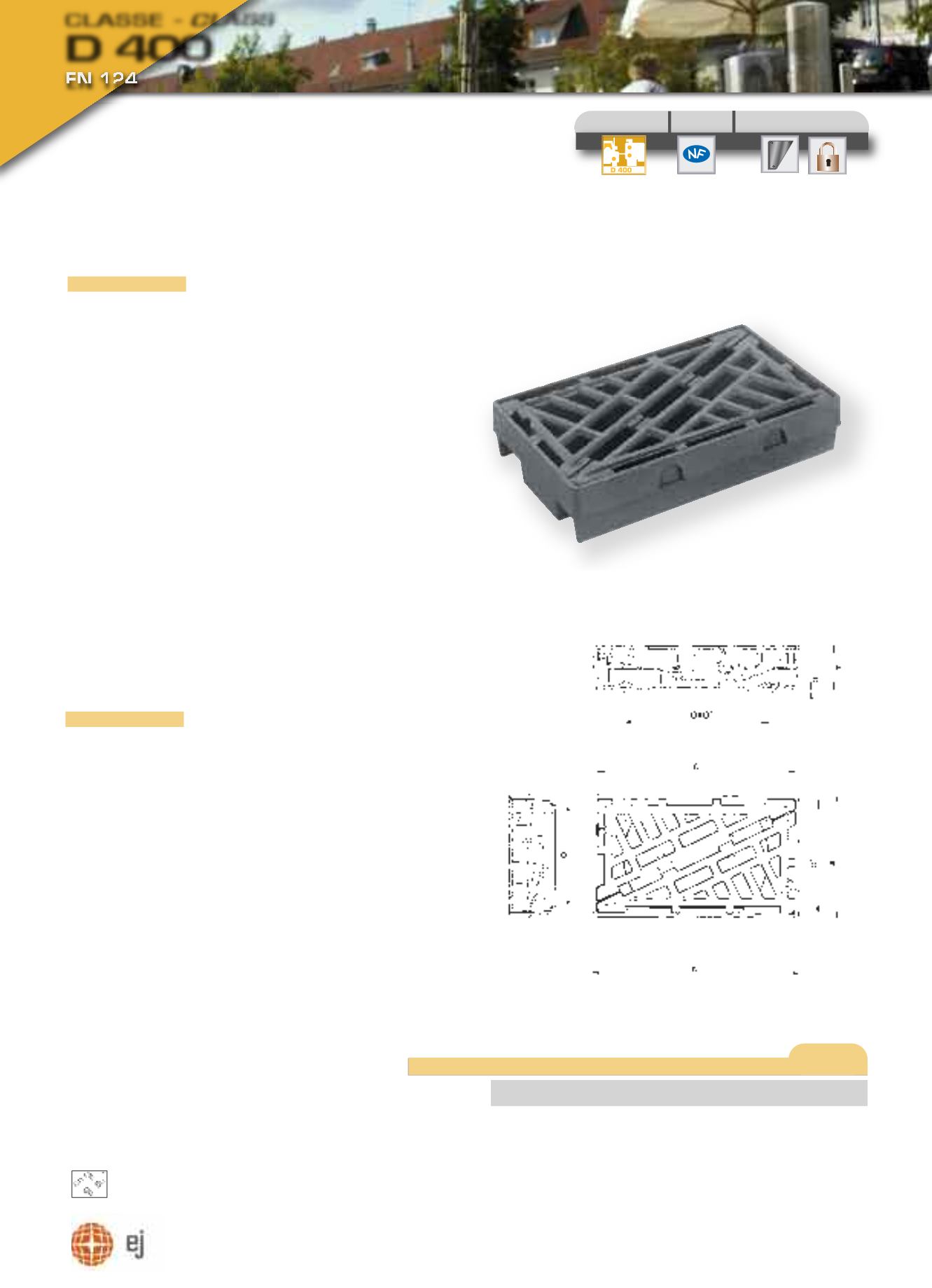

DISPOSITIVO DI CORONAMENTO: GRIGLIA
PIANA CON TELAIO
SPRING LOCKED FLAT GULLY GRATING & FRAME
GD 50... NORGUSS®
certificazione
certification
luogo di installazione
place of installation
Gruppo - Group 4
&
gruppi inferiori -
lower groups
DESCRIPTION
Flat gully grating and frame manufactured from spher-
oidal graphite cast iron in accordance with ISO 1083
(grade 500 - 7) and EN 1563.
Load classification D400 to EN 124 : 1994.
CHARACTERISTICS
Double triangular gully grating, parts loosely coupled with
pins and clips.
Three point suspension ensures that grating remains
non - rocking.
Frame, adapted to fit silt basket (not provided) and
concrete support ( not provided) manufactured to the
appropriate standard. Overall flange, clear opening,
depth and waterway: insert dimensions of the selected
product.
COATING
Water based paint according to BS 3416.
PRODUCT CERTIFICATION
NF
PLACE OF INSTALLATION
Group 4: EN 124 - 1994 standard and lower groups.
OPTIONS
- Badging: please enquire
- Silt basket: please enquire
- Concrete support: please enquire
caratteristiche - characteristics
Sistema di
chiusura
locked
appoggio
tripode
3 - point
suspension
