BARCINO 1030 x 528 910 x 408 102 1000x500 38,5x2 115 2012
A x A’
O x O’
C x C’
griglia tote
ø A ø O
h
ø C’
grating
tot cm2
Ref.
Dimensioni -
Dimensions
(mm) peso -
weight
(kg)
superficie
di scarico
waterway
caratteristiche
characteristics
H
O x O'
C x C'
EN12
A
A'
EN12
Gruppo - Group 4
&
gruppi inferiori -
lower groups
Articulazione
Hinge
D 400
DESCRIZIONE
Dispositivo di coronamento composto da griglia artico-
lata con telaio in ghisa a grafite sferoidale, secondo ISO
1083 (grado 500 – 7) e EN 1563, conforme alla classe
D 400 della norma EN 124 : 1994, forza di controllo:
400 kN.
CARATTERISTICHE
Griglia piana composta da due elementi 500 x 500 arti-
colati ed amovibili dal telaio, con feritoie orientate a 45°
e profilo speciale che incrementa la capacità di capta-
zione delle acque di scorrimento. Telaio rettangolare
monoblocco di fusione di ingombro 1030 x 528 x 100
mm, previsto per installazione a filo marciapiedi o per
attraversamenti stradali con l'adozione dell'apposito kit di
fissaggio supplementare. Possibilità di composizione
modulare sia longitudinale che angolare (vedi schema
sottostante). Le griglie articolate al telaio possono
essere ruotate di 90° sul piano orizzontale nel mede-
simo, per essere facilmente disposte per l' apertura in
verso contrario alla direzione del traffico, in funzione del
lato stradale prescelto per l'installazione. La stabilità e la
non emissione di rumore degli elementi griglia nel telaio
sono garantite dalle sedi di appoggio a "V".
Superfice di scarico: 2012 cm
2
.
RIVESTIMENTO
Vernice idrosolubile nera
CERTIFICAZIONE PRODOTTO
AENOR.
LUOGO DI INSTALLAZIONE
Gruppo 4 norma EN 124 : 1994 e gruppi inferiori.

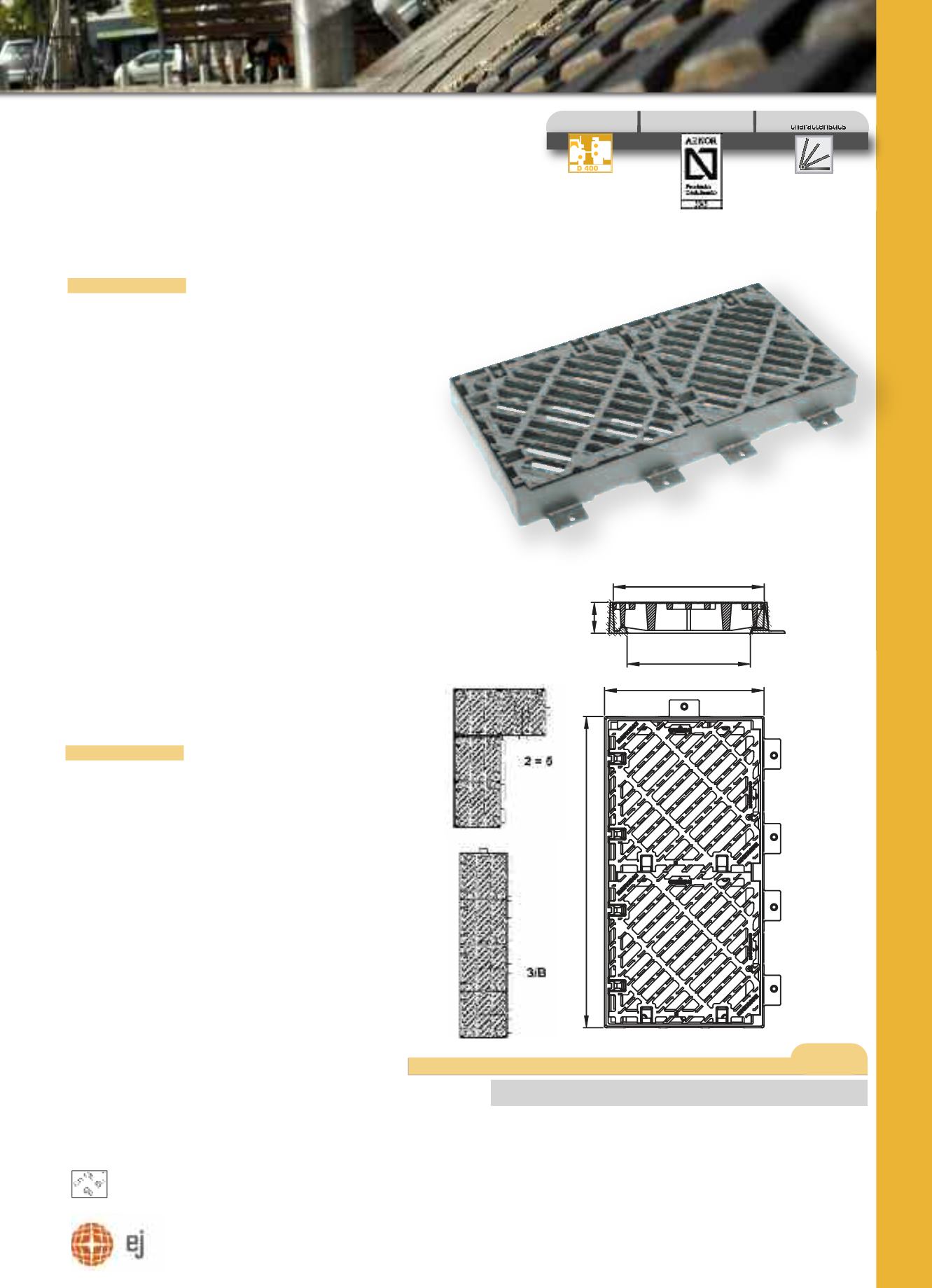

DISPOSITIVO DI CORONAMENTO ARTICOLATO
HINGED ACCESS GRATING & FRAME
BARCINO
certificazione
product certification
zona di installazione
place of installation
DESCRIPTION
Flat channel grating and frame manufactured from
spheroidal graphite cast iron in accordance with
standards ISO 1083 (grade 500 - 7) and EN 1563.
Load classification D400 to EN124.
CHARACTERISTICS
Hinged removable flat channel grating with 45° bar
orientation and special profile to increase water
absorption with 2x500x500mm overall; one piece
monoblock rectangular frame 100 mm high, and
528x1030mm overall flange to be installed both on
kerbside channels of roads and side by side
(see plan 1 below).
Gratings can be rotated horizontally by 90° in order to be
used on each side of the roadway.
V seatings with wedging in order to prevent noise and
vibration (non - rock).
Waterway: 2012 cm
2
.
COATING
Water based paint
PRODUCT CERTIFICATION
AENOR
PLACE OF INSTALLATION
Group 4: EN 124 - 1994 standard and lower groups.
