DESCRIZIONE
Dispositivo di chiusura in ghisa a grafite sferoidale, secondo
ISO 1083 (grado 500 - 7) e EN 1563, conforme alla classe
F 900 della norma En 124 : 1994, forza di controllo: 900
kN.
CARATTERISTICHE
Coperchi triangolari articolati “ghisa su ghisa” con blocco
antichiusura accidentale a 90° ed estraibili in posizione
orizzontale dopo rimozione degli otturatori di bloccaggio
delle articolazioni.
Telaio monoblocco per fusione o saldatura secondo il
modello prescelto.
Dimensioni di ingombro, luce netta ed altezza (inserire i
valori del modello prescelto).
Chiusura di sicurezza realizzata tramite otturatori alle arti-
colazioni, accavallamento successivo dei coperchi e chiavi-
stello inox ad 1 - 4 di giro sull’ultimo.
Manovra con chiave speciale codificata ed appositi ganci
con maniglia.
RIVESTIMENTO
Vernice idrosolubile nera.
CERTIFICAZIONE PRODOTTO
NF
LUOGO DI INSTALLAZIONE
Gruppo 6 norma EN 124 : 1994 e gruppi inferiori.
OPZIONI
- Assistenza all’apertura con pistoni a gas: aggiungere
“H” nel riferimento.
- Marcature: Consultateci

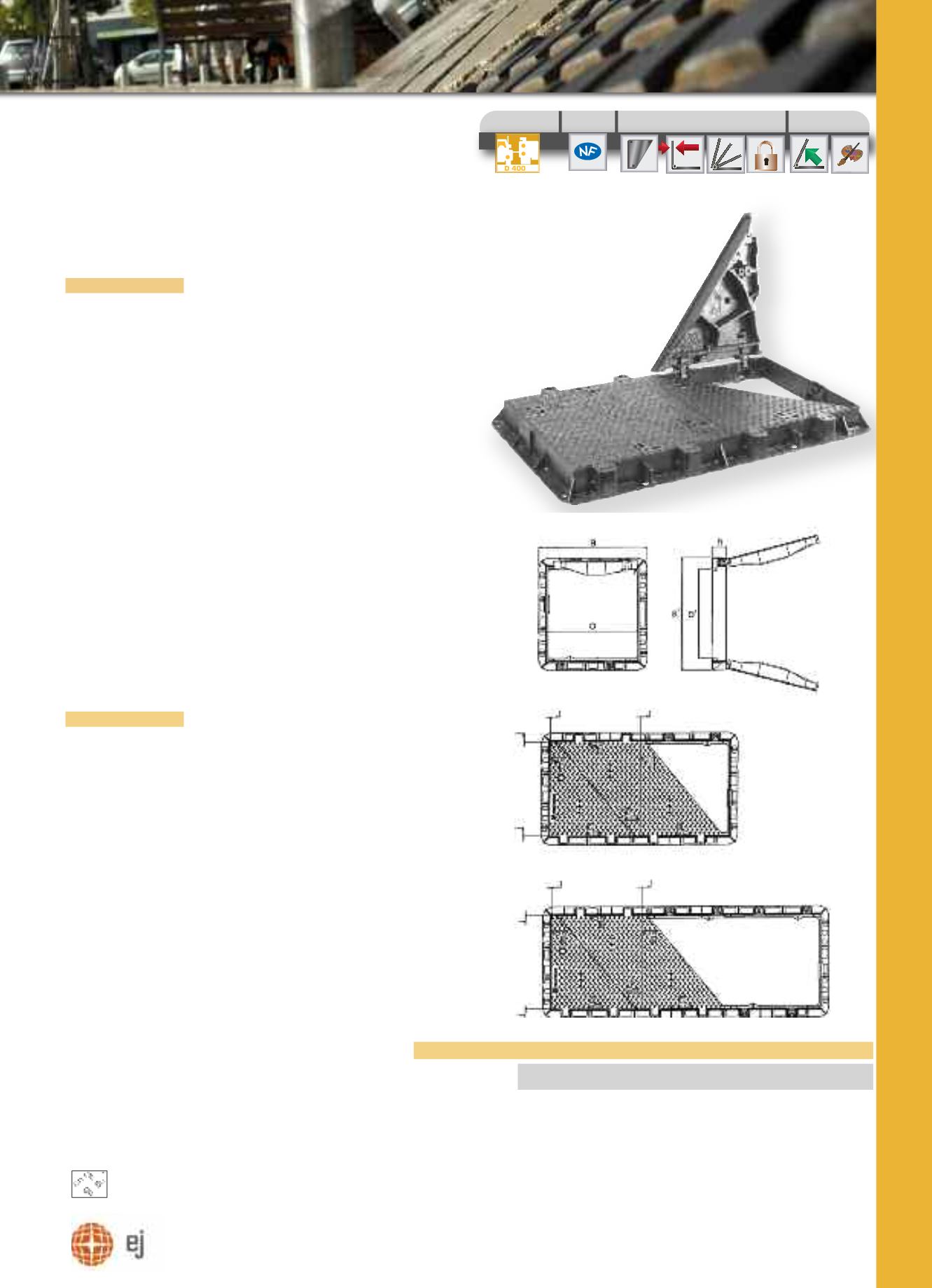

DISPOSITIVO DI CHIUSURA
CON COPERCHI TRIANGOLARI
TRIANGULAR ACCESS COVER & FRAME
DT4S...AV11
certificazione
certification
luogo di installazione
place of installation
opzioni - options
Gruppo - Group 4
&
gruppi inferiori
lower groups
DESCRIPTION
Access cover and frame manufactured from spheroidal
graphite cast iron in accordance with standards ISO
1083 (grade 500 - 7) and EN 1563. Load clasification
F900 to EN 124.
CHARACTERISTICS
Triangular solid top covers. Opposite cover parts open to
105°, and block at 90° for safety. The covers are remov-
able from the frame horizontally after removing metal
safety pins. Single construction frame (750X750mm) or
by welding (overall flange, clear opening and depth: insert
dimensions of the selected product).
Covers are locked by interlocking, with the last cover
being locked by means of a stainless steel turnbuckle.
Handling by means of a coded key and special handling
key.
COATING
Water based black paint.
PRODUCT CERTIFICATION
NF
PLACE OF INSTALLATION
Group 6: EN 124 - 1994 standard and lower groups.
OPTIONS
- Gas spring assisted opening: “H” to be added to the
référence
- Badging: please enquire.
caratteristiche - characteristics
Ref.
Dimensioni -
Dimensions
(mm)
peso -
weight
(kg)
A x A’
O x O’
C x C’ coperchio
ø A ø O
h ø C’
cover
tot
appoggio
tripode 3
- point
suspension
Bloccaggio
antichiusura-
safety
blocking at
90°
Sistema di
chiusura
locked
Articolazione
hinged
Assistenza
all’apertura
Assisted
opening
DT4S 075 075 AV11 910 x 950 750 x 750 120 717x860 2 x 52,9 175
telaio rettangolare monoblocco per fusione - single construction rectangular frame
DT4S 150 075 AV11 1660 x 950 1500 x 750 150 717x860 4 x 52,9 309,6
telaio rettangolare monoblocco per saldatura - single construction rectangular frame by welding
DT4S 225 075 AV11 2415 x 950 2255 x 750 150
717x860
6 x 52,9 450
telaio rettangolare monoblocco per saldatura - single construction rectangular frame by welding
marcatura
personalizzata
customised
badging
