separazione
oli
accessori abbinabili
tipo
Piastra carrabile pesante Tipo b
Piastra carrabile pesante tipo b
Chiusino in ghisa - portata 400 kn
Cod. Art.
B1 x L cm
Spess. cm
Cod. Art.
B2 x L cm
Spess. cm
Cod. Art.
Diam. cm
k 150
7665
600 x 250
20
7663
400 x 250
20
7511
80
k 200
7666
800 x 250
20
7663
400 x 250
20
7511
80
Le solette di copertura standard indicate sono di tipo B, per interramentomax di -1,70 mdal piano del finito e sovraccarico accidentale di 16 KN/MQ.
Per esigenze differenti visionare la tabella di pag. 33. Su richiesta si realizzano piastre di copertura pedonali.
Per tutte le tipologie di piastre è possibile effettuare un foro d’ispezione di diametro 60 cmo 80 cm, oppure due fori (di diametro uguale o differente).
Per l‘impianto K 200 la piastra di copertura cod. 7666 è fornita in due pezzi da 4 metri cadauno.
Modello N° 1 K rettangolare 150 - 200 l/s (classe 1
)
contenitore raccolta olio
Protezione filtro
allarme sonoro ottico
cod. art.
DIAM. mm H utile cm Volume l
cod. art.
cod. art.
7559
400
170
220
7573
7570
71
Il produttore si riserva di apportare modifiche ai prodotti senza alcun preavviso.
Gli schemi e le quote dimensionali sono forniti a puro titolo indicativo.
Separazione oli

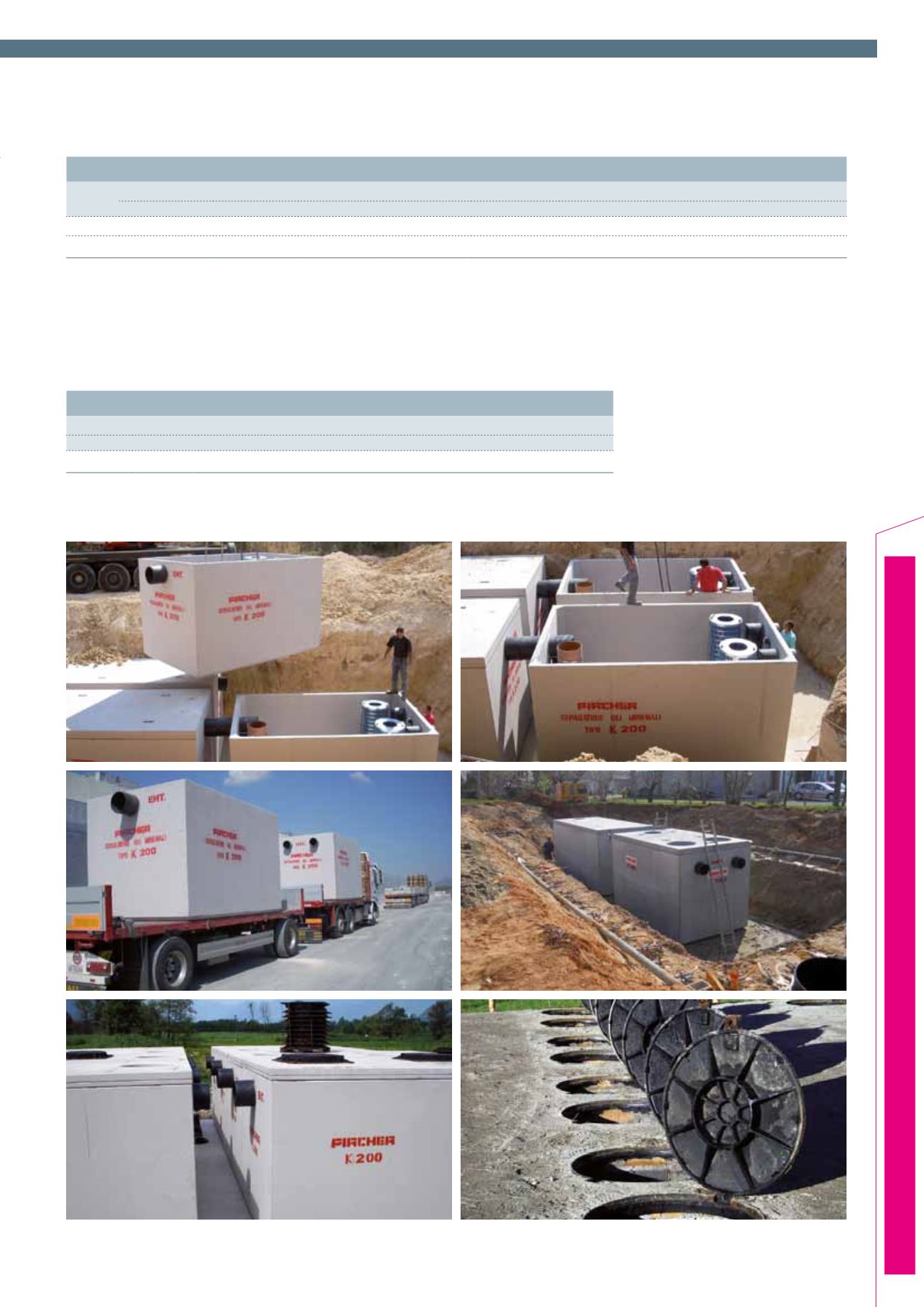

Posa di impianti K200
Pircher SpAdeclina ogni responsabilità relativa al rispettodelle norme di sicurezza vigenti nei cantieri
4Imp_SeparazioneOli_1.indd 71
10-04-2009 12:3
Separazione oli
Posa di impianti K200
IMPIANTI DI SEPARAZIONE OLI MINERALI
Voc di capitolato
Separa ore oli minerali rettangolar Pi cher tipo “K …” composto da n° 2 vasche realizzate in CLS onolitico tipo Rck 50
co pletamente verniciato: la prima di decantazione, … x … cm, H … cm, peso … ton e la seconda di separazione e
filtrazione, … x … cm, H … cm, peso … ton, completa di doppio galleggiante sicurezza automatico, doppia chiusura bloc-
caggio flusso, filtro a coalescenza con doppia cartuccia estraibile e contenitore di raccolta olio in polietilene DN 400 con
sistema di sfioro manuale con saracinesca, completo di piastre di copertura carrabili, portata 400 KN, e chiusini in ghisa
ø 60 e/o 80 cm tipo sicurezza, implementabile con paratia per protezione filtro di coalescenza e sistema di estrazione auto-
matica degli idrocarburi mediante galleggiante. Sistema di allarme sonoro ottico completo di sonda, sirena lampeggiante,
quadro elettrico e pila tampone, il tutto gestito da sistema elettronico con possibilità di variazione della tonalità di allarme.
