Impianti di Separazione oli minerali
Il produttore si riserva di apportare modifiche ai prodotti senza alcun preavviso. Gli schemi e le quote dimensionali sono forniti a puro titolo indicativo.
Modello N° 1 K rettangolare 125 l/s (classe 1)
Separatore monoblocco
Tipo
Cod. Art.
Portata L/S
Misure cm
Peso del pezzo
più pesante t
peso complessivo T
ET
B
L
b
l
e
f
a
c
d
K 125 7087
125
276 1000 250 980 230 205 71 250 16 10
27,0
38,4
Voce di capitolato
• Separatore oli minerali
compatto rettangolare Pircher tipo “K 125”, 1000 x 250 cm, H 276 cm, peso … ton,
completamente realizzato in calcestruzzo senza alcuna giunzione e sistema di getto con calcestruzzo fluido del
tipo C45/55, rispondente alle classi di esposizione XC4 per la resistenza alla corrosione da carbonatazione, XA3
per la resistenza agli ambienti chimici aggressivi, XS3/XD3 per la resistenza alla corrosione da cloruri, XF4 per la
resistenza all’attacco del gelo e disgelo nel rispetto delle nuove normative tecniche come previsto dal D.M. 14-01-
2008 e S.M.I; doppia rete d’armatura in acciaio B450C.
Completamente verniciato, con doppio galleggiante sicurezza automatico, doppia chiusura bloccaggio flusso,
filtro a coalescenza con doppia cartuccia estraibile e contenitore di raccolta olio in polietilene DN 400 con sistema
di sfioromanuale con saracinesca, completo di piastra di copertura…di 1° categoria carrabile pesante, peso…ton
e chiusini in ghisa Ø 60 e/o 80 cm tipo sicurezza, implementabile con paratia per protezione filtro di coalescenza e
sistema di estrazione automatica degli idrocarburi mediante galleggiante.
• Sistema di allarme sonoro ottico
completo di sonda, sirena lampeggiante, quadro elettrico e pila tampone, il
tutto gestito da sistema elettronico con possibilità di variazione della tonalità di allarme.

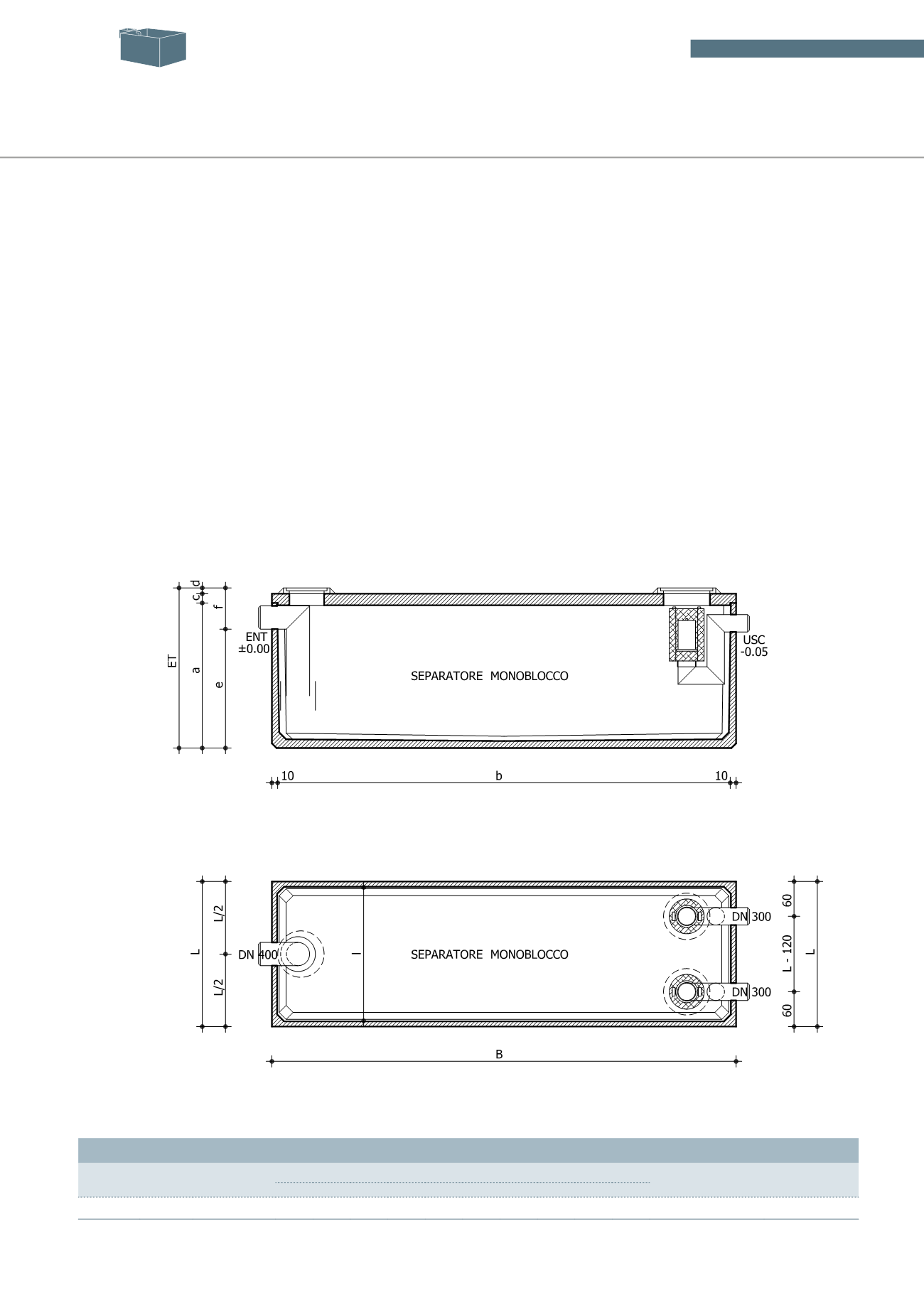

Sezione
Pianta
IMPIANTI DI SEPARAZIONE
OLI MINERALI
ModelloN° 1 K rettangolare 125 l/s (classe 1)
PIANTA
SEZIONE
Separatoremonoblocco
Tipo
Cod. Art.
Portata
l/s
Misure cm
Peso del pezzo
più pesante
t
Peso
complessivo
t
ET
B
L
b l
e
f
a
c
d
K 125 7087
125 276 1000 250 980 230 205 71 250 16 10
25,5
36,9
IMPIANTI DI SEPARAZIONE
OLI MINERALI
ModelloN° 1 K rettangolare 125 l/s (classe 1)
PIANTA
SEZIONE
Separatoremonoblocco
Tipo
Cod. Art.
Portata
l/s
i
Peso del pez o
più pesante
t
Peso
complessivo
t
ET
B
L
b l
e
f
a
c
d
K 125 7087
125 276 1000 250 980 230 205 71 250 16 10
25,5
36,9
Tipo
Piastra carrabile pesante
portata 400 KN
Chiusino in ghisa
portata 400 KN
Contenitore
raccolta olio
Protezione
filtro
Allarme
sonoro ottico
Accessori abbinabili
