Impianti di Separazione oli minerali
Il produttore si riserva di apportare modifiche ai prodotti senza alcun preavviso. Gli schemi e le quote dimensionali sono forniti a puro titolo indicativo.
Modello N° 3 (classe 1)
Voce di capitolato
Impianto di separazione oli minerali circolare Pircher a 4 vasche, ciascuna completamente realizzata in calcestruzzo
senza alcuna giunzione e sistema di getto con calcestruzzo fluido del tipo C45/55, rispondente alle classi di
esposizione XC4 per la resistenza alla corrosione da carbonatazione, XA3 per la resistenza agli ambienti chimici
aggressivi, XS3/XD3 per la resistenza alla corrosione da cloruri, XF4 per la resistenza all’attacco del gelo e disgelo;
rete d’armatura in acciaio B450C.
Completamente verniciato, l’impianto è composto da:
• Vasca raccolta fanghi
circolare Pircher tipo “V.R.F. …”, Ø …, H … cm, peso … ton, on deflettori in acciaio inox in
entrata ed uscita, completa di piastra di copertura … di 1° categoria carrabile pesante, peso … ton e chiusino in
ghisa Ø 60 e/o 80 cm tipo sicurezza;
• Vasca di separazione oli minerali
circolare Pircher tipo “S.O. …”, Ø …, H … cm, peso … ton, con galleggiante
sicurezza automatico in acciaio inox AISI 316 e chiusura bloccaggio flusso, completa di piastra di copertura…di 1°
categoria carrabile pesante, peso … ton e chiusino in ghisa Ø 60 e/o 80 cm tipo sicurezza;
• Vasca filtro di coalescenza
circolare Pircher tipo
“V.Fi.…”, Ø…, H … cm, peso … ton, con sistema per effettuare
controlavaggio e valvola per eventuale bloccaggio flussi, completa di piastra di copertura … di 1° categoria
carrabile pesante, e chiusino in ghisa Ø 60 e/o 80 cm tipo sicurezza;
•
Vasca di raccolta olio separato
circolare Pircher tipo “V.R.O. …”, Ø …, H … cm, peso … ton, completa di piastra
di copertura … di 1° categoria carrabile pesante, e chiusino in ghisa Ø 60 e/o 80 cm tipo sicurezza;
• Sistema di allarme sonoro ottico
completo di sonda, sirena lampeggiante, quadro elettrico e pila tampone, il
tutto gestito da sistema elettronico con possibilità di variazione della tonalità di allarme.

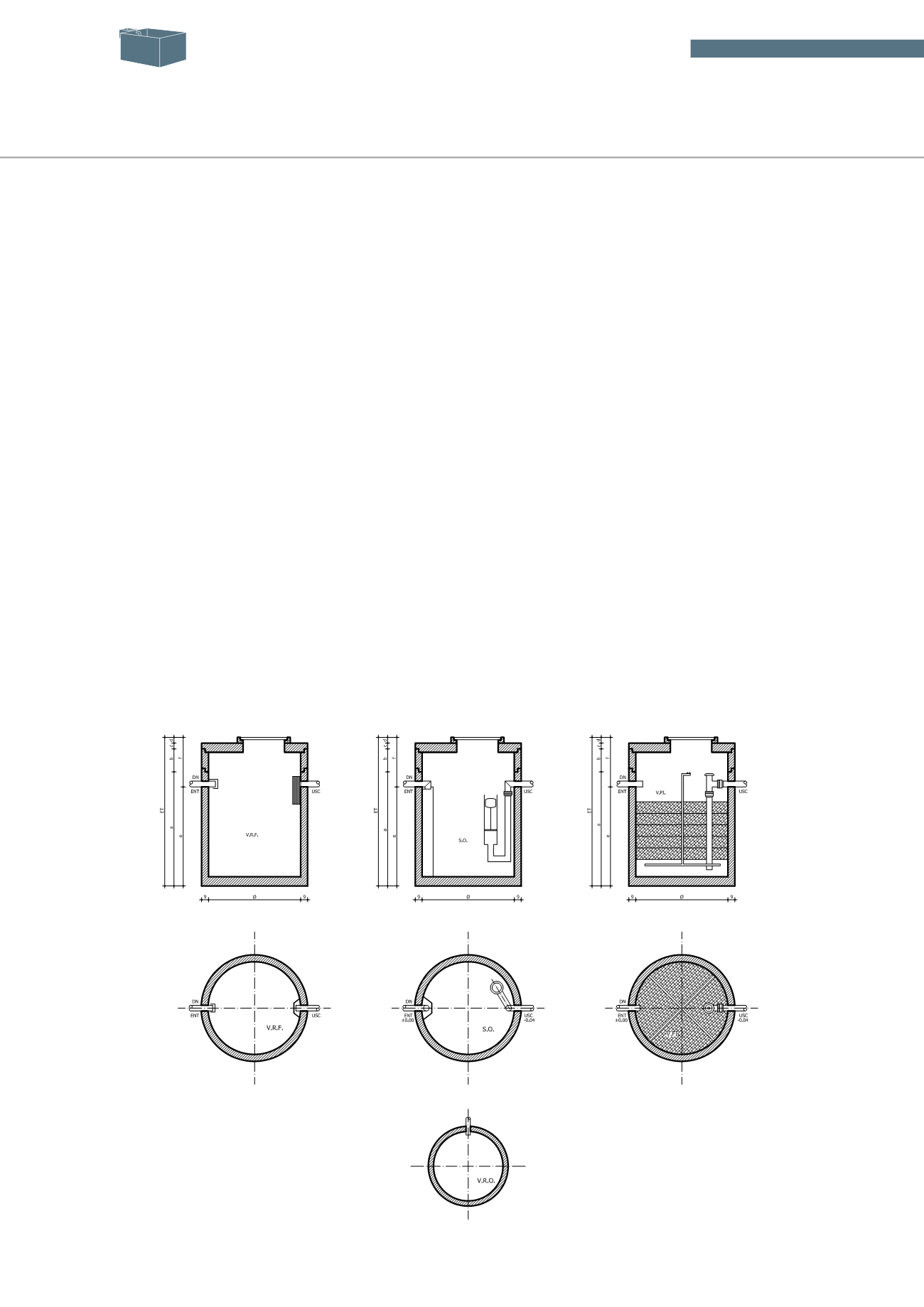

Sezione
Pianta
Vasca raccolta fanghi
Separatore oli
Vasca filtro coalescenza
