Impianti di Separazione oli minerali
Il produttore si riserva di apportare modifiche ai prodotti senza alcun preavviso. Gli schemi e le quote dimensionali sono forniti a puro titolo indicativo.
Modello N° 1 K rettangolare 150 - 200 l/s (classe 1)
Separatore a due vasche
Tipo Cod. Art.
Portata L/S
Misure cm
Peso del pezzo
più pesante t
peso
complessivo T
ET
B1
B2
L
b1
b2
l
e
f
a
c
d
K 150 7088 150 276 600 400 250 580 380 230 205 71 250 16 10 17,0 + 13,0 23,9 + 17,4
K 200 7089 200 276 800 400 250 780 380 230 205 71 250 16 10 22,0 + 13,0 30,8 + 17,4
Voce di capitolato
• Separatore oli minerali
rettangolare Pircher tipo “K …” composto da n° 2 vasche, ciascuna completamente
realizzata in calcestruzzo senza alcuna giunzione e sistema di getto con calcestruzzo fluido del tipo C45/55,
rispondente alle classi di esposizione XC4 per la resistenza alla corrosione da carbonatazione, XA3 per la resistenza
agli ambienti chimici aggressivi, XS3/XD3 per la resistenza alla corrosione da cloruri, XF4 per la resistenza all’attacco
del gelo e disgelo nel rispetto delle nuove normative tecniche come previsto dal D.M. 14-01-2008 e S.M.I; doppia
rete d’armatura in acciaio B450C
Vasche completamente verniciate: la prima di decantazione, … x … cm, H … cm, peso … ton e la seconda di
separazione e filtrazione, … x … cm, H… cm, peso… ton, completa di doppio galleggiante sicurezza automatico,
doppia chiusura bloccaggio flusso, filtro a coalescenza con doppia cartuccia estraibile e contenitore di raccolta
olio in polietilene DN 400 con sistema di sfioro manuale con saracinesca, complete di piastre di copertura …
di 1° categoria carrabile pesante, peso … ton e chiusini in ghisa Ø 60 e/o 80 cm tipo sicurezza, implementabile
con paratia per protezione filtro di coalescenza e sistema di estrazione automatica degli idrocarburi mediante
galleggiante.
• Sistema di allarme sonoro ottico
completo di sonda, sirena lampeggiante, quadro elettrico e pila tampone, il
tutto gestito da sistema elettronico con possibilità di variazione della tonalità di allarme.

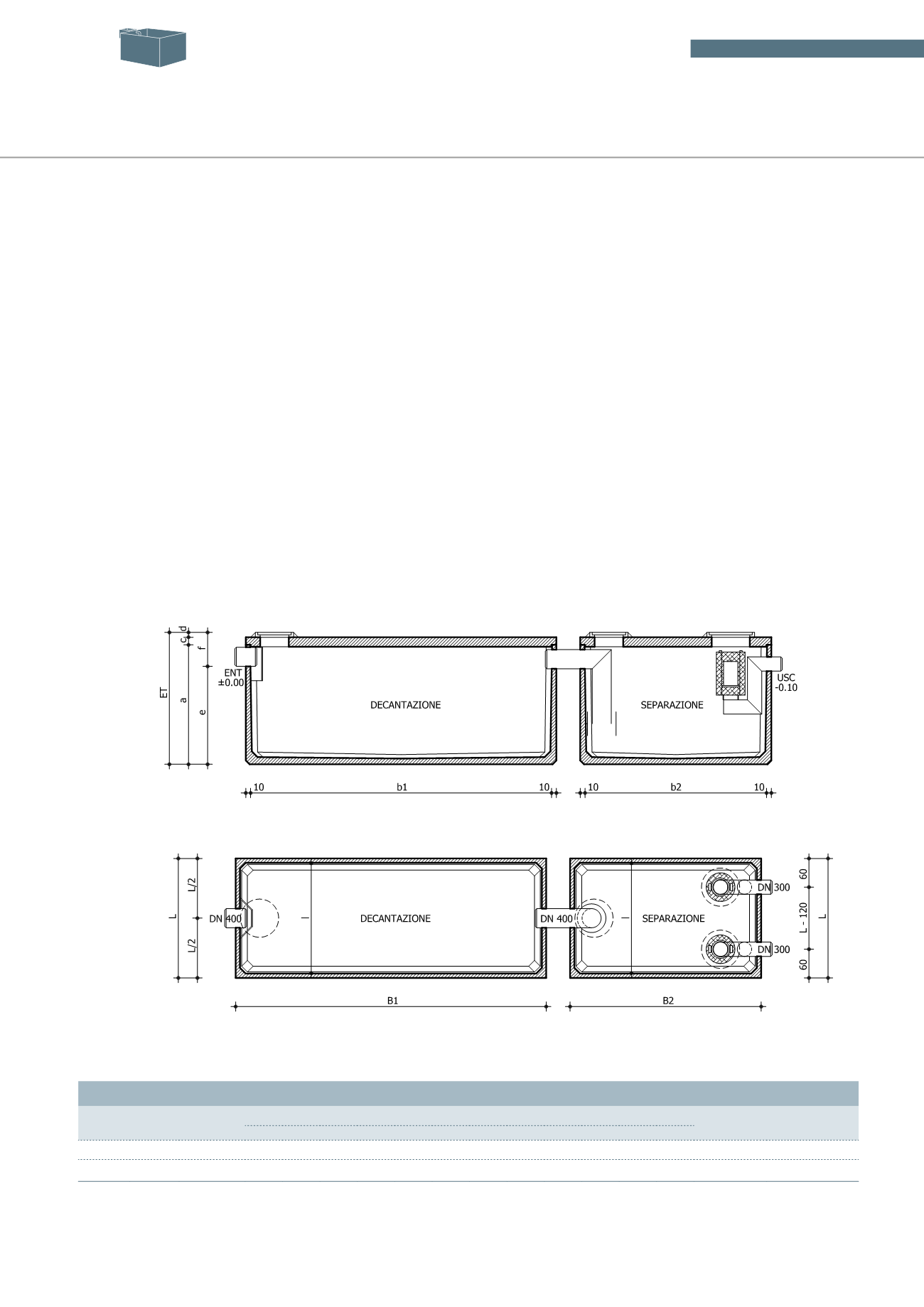

Sezione
Pianta
