Impianti di Separazione oli minerali
Il produttore si riserva di apportare modifiche ai prodotti senza alcun preavviso. Gli schemi e le quote dimensionali sono forniti a puro titolo indicativo.
Modello N° 4 (classe 1)
Voce di capitolato
Impianto di separazione oli minerali circolare Pircher a 2 vasche, ciascuna completamente realizzata in calcestruzzo
senza alcuna giunzione e sistema di getto con calcestruzzo fluido del tipo C45/55, rispondente alle classi di
esposizione XC4 per la resistenza alla corrosione da carbonatazione, XA3 per la resistenza agli ambienti chimici
aggressivi, XS3/XD3 per la resistenza alla corrosione da cloruri, XF4 per la resistenza all’attacco del gelo e disgelo;
rete d’armatura in acciaio B450C. L’impianto, completamente verniciato, è composto da:
• Vasca raccolta fanghi
circolare Pircher tipo“V.R.F. …”, Ø…, H…cm, peso…ton, provvista di valvola anti-allagamento
con regolazione di portata in acciaio inox e polipropilene e di deflettori in acciaio inox in uscita, completa di piastra di
copertura…di 1° categoria carrabile pesante e chiusino in ghisa Ø 60 e/o 80 cm tipo sicurezza;
• Separatore oli minerali
circolare Pircher tipo “PIRCO …”, Ø …, H … cm, peso … ton, composto da 3 camere,
ovvero: Camera di separazione oli con galleggiante autolivellante in acciaio inox AISI 316 ed estrazione automatica
degli oli, Camera di filtrazione composta da cestello composto da n° 5 strati di filtro di coalescenza, completa di
sistema per effettuare il controlavaggio dello stesso, Camera di raccolta olio separato, nella quale viene convogliato
l’olio separato; completo di piastra di copertura … di 1° categoria carrabile pesante e chiusino in ghisa Ø 80 cm
tipo sicurezza;
• Sistema di allarme sonoro ottico
completo di sonda, sirena lampeggiante, quadro elettrico e pila tampone, il
tutto gestito da sistema elettronico con possibilità di variazione della tonalità di allarme.
VAsca raccolta fanghi
Tipo
Cod. Art. Portata L/S Capienza utile m³
DN MM
Misure cm
Peso del pezzo
più pesante t
peso
complessivo T
ø
s
ET
a
c
d
e
f
b
v.r.f. 4a 7100
4
2,1
100 150 9 201 175 16 10 126 75 -
2,6
3,4
v.r.f. 7B 7105
7
2,1
150 150 9 201 175 16 10 123 78 -
2,6
3,4
V.r.f. 12C 7120 12
4,2
200 200 13 217 191 16 10 140 77 -
5,0
6,4

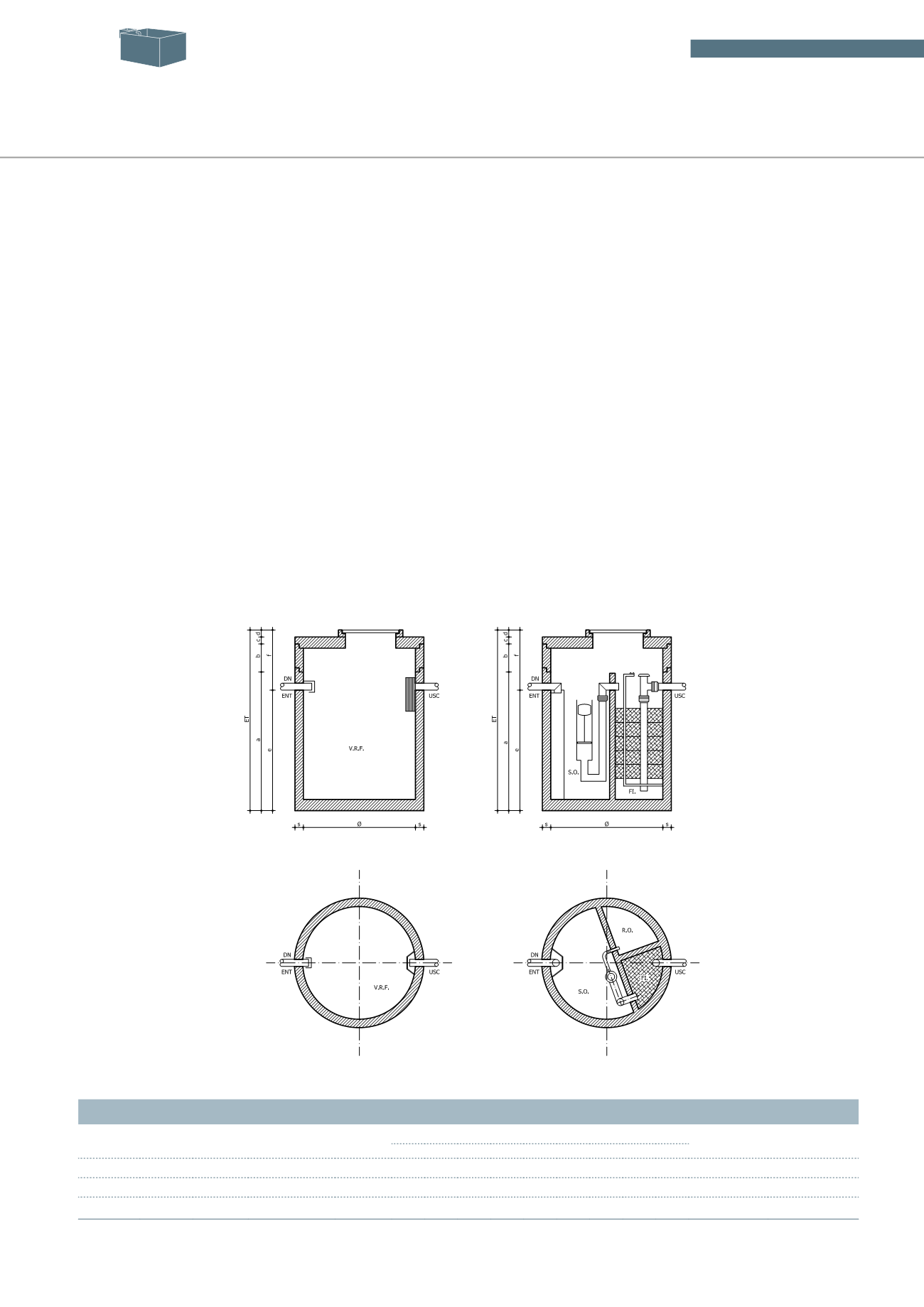

Sezione
Pianta
Vasca raccolta fanghi
Separatore oli con filtro
