Impianti di Separazione oli minerali
Il produttore si riserva di apportare modifiche ai prodotti senza alcun preavviso. Gli schemi e le quote dimensionali sono forniti a puro titolo indicativo.
Modello N° 1 K rettangolare 20 - 100 l/s (classe 1)
Separatore monoblocco
Tipo
Cod. Art.
Portata L/S DN MM
Misure cm
Peso del pezzo
più pesante t
peso complessivoT
ET
B
L
b
l
e
f
a
c
d
K 20
7080
20
200 246 220 200 200 180 195 51 220 16 10
6,0
7,7
K 30
7081
30
250 246 300 220 280 200 190 56 220 16 10
8,0
10,8
K 40
7082
40
300 246 400 220 380 200 185 61 220 16 10
10,0
13,9
K 50
7083
50
300 276 400 250 380 230 215 61 250 16 10
13,0
17,4
K 65
7084 60-70 300 276 600 250 580 230 215 61 250 16 10
17,0
23,9
K 80
7085
80
300 276 800 250 780 230 215 61 250 16 10
22,0
30,8
K 100 7086 100 300 276 1000 250 980 230 215 61 250 16 10
27,0
38,4
Voce di capitolato
• Separatore oli minerali
compatto rettangolare Pircher tipo “K …”, … x … cm, H … cm, peso … ton,
completamente realizzato in calcestruzzo senza alcuna giunzione e sistema di getto con calcestruzzo fluido del
tipo C45/55, rispondente alle classi di esposizione XC4 per la resistenza alla corrosione da carbonatazione, XA3
per la resistenza agli ambienti chimici aggressivi, XS3/XD3 per la resistenza alla corrosione da cloruri, XF4 per la
resistenza all’attacco del gelo e disgelo nel rispetto delle nuove normative tecniche come previsto dal D.M. 14-01-
2008 e S.M.I; doppia rete d’armatura in acciaio B450C.
Completamente verniciato, con galleggiante sicurezza automatico, chiusura bloccaggio flusso, filtro a coalescenza
con cartuccia estraibile e contenitore di raccolta olio in polietilene DN … con sistema di sfioro manuale con
saracinesca, completo di piastra di copertura … di 1° categoria carrabile pesante, peso … ton e chiusini in ghisa Ø
60 e/o 80 cm tipo sicurezza., implementabile con paratia per protezione filtro di coalescenza e sistema di estrazione
automatica degli idrocarburi mediante galleggiante.
• Sistema di allarme sonoro ottico
completo di sonda, sirena lampeggiante, quadro elettrico e pila tampone, il
tutto gestito da sistema elettronico con possibilità di variazione della tonalità di allarme.

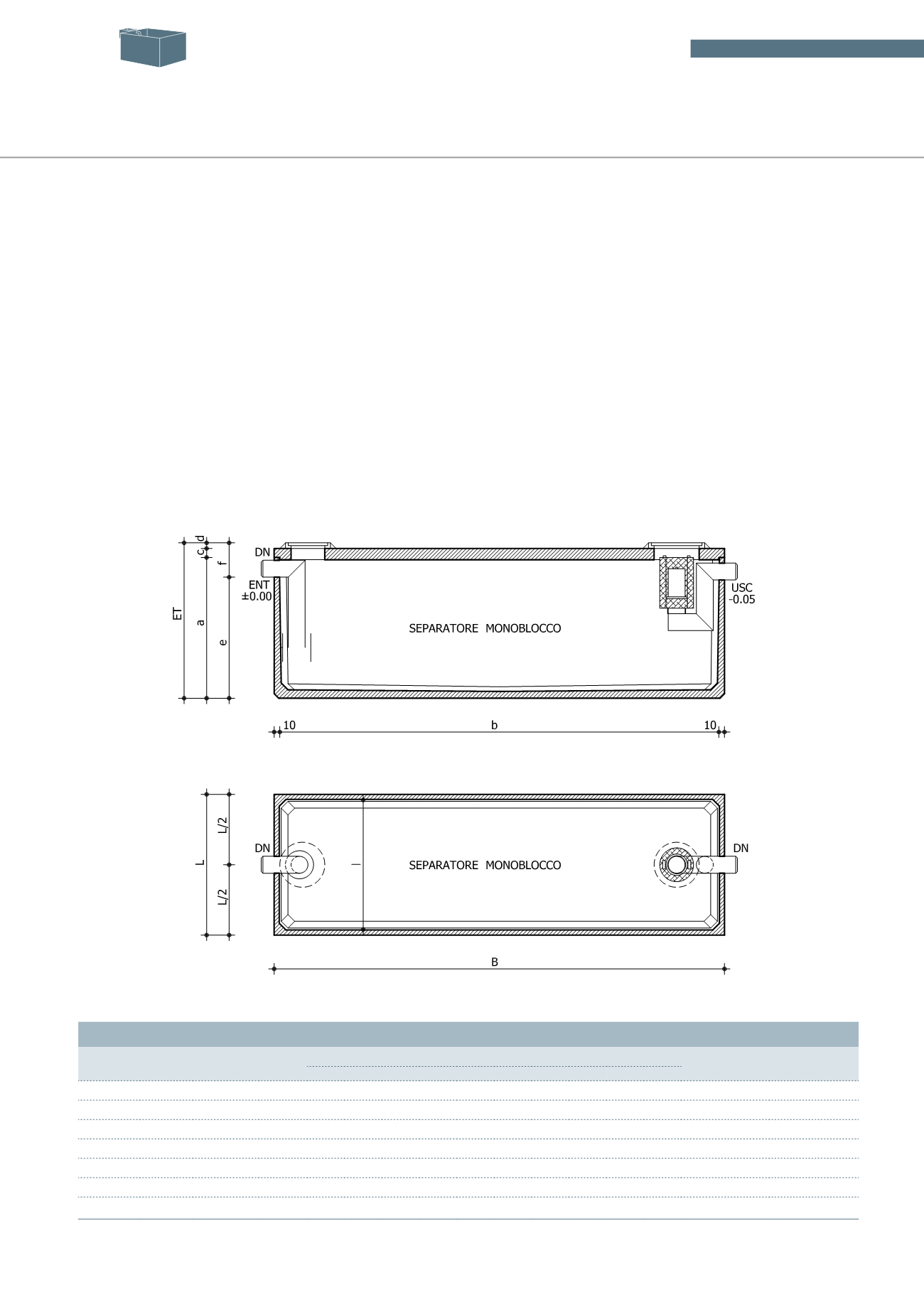

Sezione
Pianta
IMPIANTI DI SEPARAZIONE
OLI MINERALI
ModelloN° 1 K rettangolare 20-100 l/s (classe 1)
Separatoremonoblocco
Tipo
Cod. Art.
Portata
l/s
DN
mm
Misure cm
Peso del pezzo
più pesante
t
Peso
complessivo
t
ET
B
L
b l
e
f
a
c
d
K 20
7080
20
200 246 220 200 200 180 195 51 220 16 10
6,0
7,7
K 30
7081
30
250 246 300 220 280 200 190 56 220 16 10
8,0
10,8
K 40
7082
40
300 246 400 220 380 200 185 61 220 16 10
10,0
13,9
K 50
7083
50
300 276 400 250 380 230 215 61 250 16 10
13,0
17,4
K 65
7084 60-70 300 276 600 250 580 230 215 61 250 16 10
16,5
23,4
K 80
7085
80
300 276 800 250 780 230 215 61 250 16 10
21,0
29,8
K 100 7086
100 300 276 1000 250 980 230 215 61 250 16 10
25,5
36,9
