Catalogo EJ Generale 2012

34 / 115

33
é un marchio registrato della EJ
EJ registered mark
EN 124
CLASSE - CLASS
D 400
DESCRIZIONE
Dispositivo di chiusura stagno in ghisa a grafite sferoidale,
secondo ISO 1083 (grado 500 – 7) e EN 1563, conforme
alla classe D 400 della norma EN 124 : 1994, forza di
controllo: 400 kN.
CARATTERISTICHE
Coperchio circolare di ingombro Ø 650 mm. avvitato al
telaio con tre viti inox e telaio circolare di ingombro Ø850
mm. , di altezza 102 mm. e di apertura libera Ø 600 mm.
, munito di una guarnizione elastica, antirumore, antivibra-
zioni e di tenuta, in policloroprene tubolare Ø12 mm.
Tenuta stagna garantita sino alla pressione di 1 bar.
RIVESTIMENTO
Vernice idrosolubile nera.
CERTIFICAZIONE PRODOTTO
NF
LUOGO DI INSTALLAZIONE
Gruppo 4 norma EN 124 : 1994 e gruppi inferiori.
OPZIONI
- GBRE V6: con 6 viti inox a bloccaggio
del coperchio, tenuta stagna garantita sino a 2 bar.
- Marcature: consultateci.

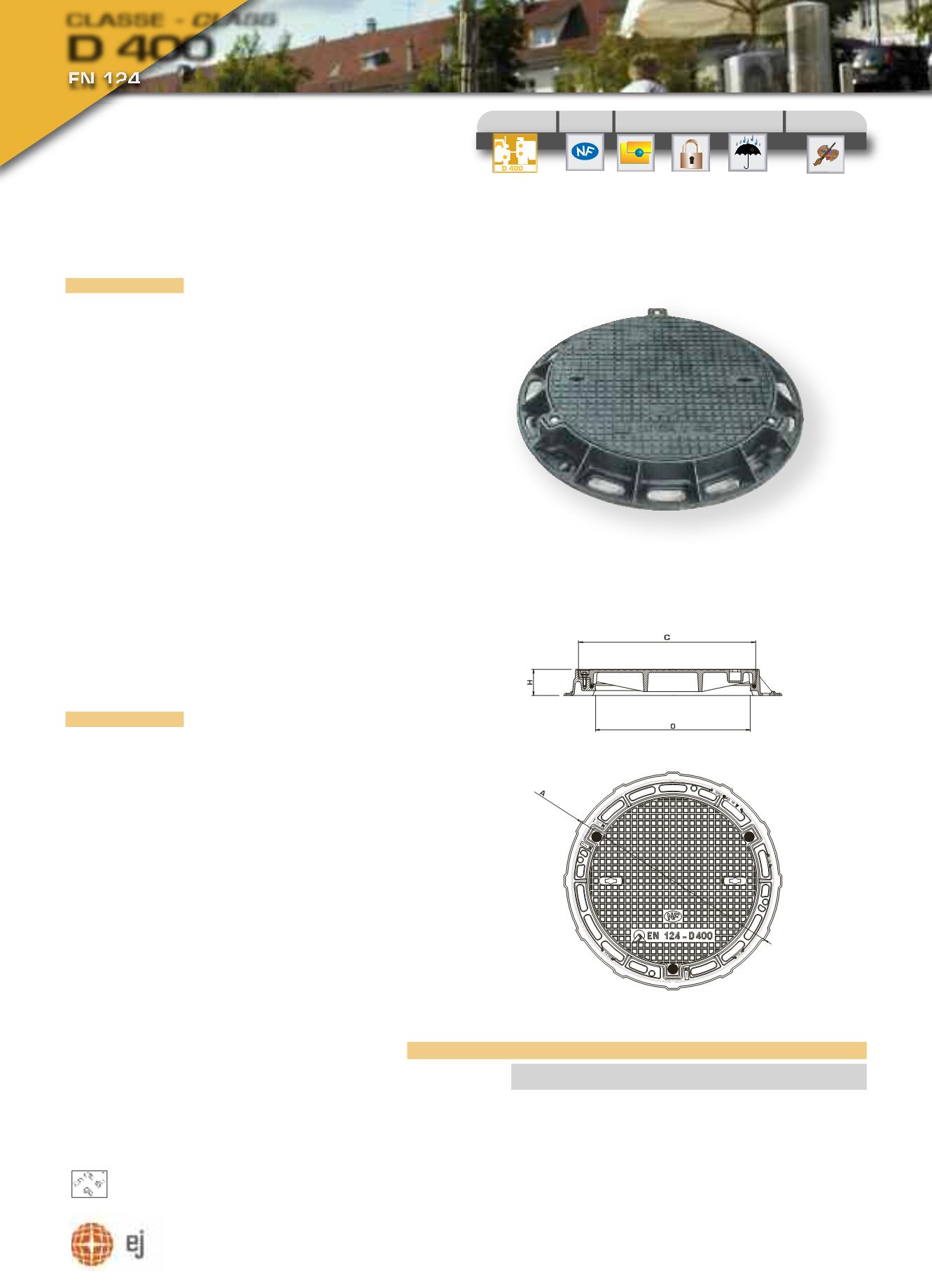

DISPOSITIVO DI CHIUSURA STAGNO
WATERTIGHT ACCESS COVER & FRAME
GBRE V3
certificazione
certification
luogo di installazione
place of installation
opzioni - options
Gruppo - Group 4
&
gruppi inferiori
lower groups
DESCRIPTION
Access cover and frame manufactured from spheroidal
graphite cast iron in accordance with ISO 1083 (grade
500 - 7) and EN 1563.
Load classification D400 to EN 124 : 1994.
CHARACTERISTICS
Watertight solid top cover ø 650 mm overall flange bolt-
ed down by means of stainless steel bolts; circular frame
with ø 850 mm overall flange, 102 mm depth and ø
600 mm clear opening. Incorporates a 12 mm chloro-
prene rubber seal to prevent noise and vibration (non -
rock).
Watertight up to 1 bar.
COATING
Water based black paint.
PRODUCT CERTIFICATION
NF
PLACE OF INSTALLATION
Group 4: EN 124 - 1994 standard and lower groups.
OPTIONS
- GBRE V6 - watertight to 2 bar when bolted down
with 6 stainless steel bolts (provided).
- Badging: please enquire
caratteristiche - characteristics
guarnizione
elastica
cushioning
insert
marcatura
personalizzata
customised
badging
Sistema di
chiusura
locked
GBRE V3 850 800 100 650 45,5 85
Ref. Dimensioni - Dimensions (mm) peso - weight (kg)
A x A’ O x O’ C x C’ coperchio
ø A ø O h ø C’ cover tot
stagno
watertight
