EN 124
CLASSE -
CLASS
D 400

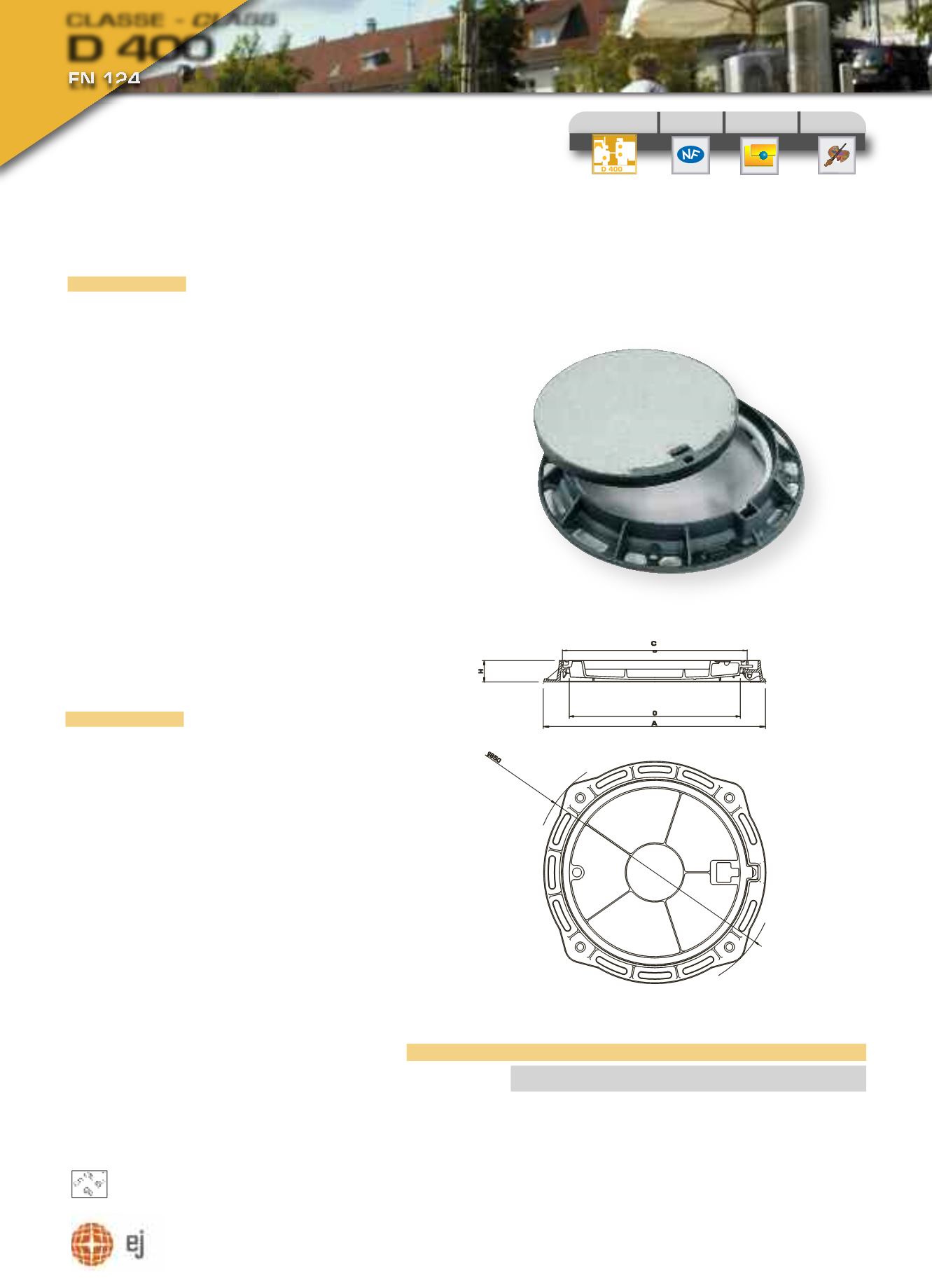

DISPOSITIVO DI CHIUSURA A RIEMPIMENTO
CALCESTRUZZO
RECESSED COVER & FRAME FOR CONCRETE INFILL
DR3 - DC3
DESCRIZIONE
Dispositivo di chiusura, con coperchio a riempimento*, in
ghisa a grafite sferoidale, secondo ISO 1083 (grado 500
– 7) e EN 1563, conforme alla classe D 400 della norma
EN 124 : 1994, forza di controllo: 400 kN.
CARATTERISTICHE
Coperchio a riempimento calcestruzzo* Ø 650 mm. con
telaio di ingombro 850x850 mm. (telaio circolare Ø 850
mm.), di altezza 100 mm., di apertura libera Ø 600 mm.
, munito di una guarnizione elastica, antirumore ed anti-
vibrazioni, in polietilene ed equipaggiato di 4 fori per il fis-
saggio sul pozzetto se necessario.
RIVESTIMENTO
Vernice idrosolubile nera.
CERTIFICAZIONE PRODOTTO
NF
LUOGO DI INSTALLAZIONE
Gruppo 4 norma EN 124 : 1994 e gruppi inferiori.
*Vedere nota pag. 4 § 4
DESCRIPTION
Recessed cover and frame manufactured from spheroidal
graphite cast iron in accordance with ISO 1083 (grade
500 - 7) and EN 1563.
Load classification D400 to EN 124 : 1994.
CHARACTERISTICS
Cover recessed for concrete infill* ø 650 mm overall
flange with square frame 850 x 850 mm (circular: ø 850
) overall flange, 106 mm depth, ø 600 mm clear opening,
fitted with a polyethylene cushioning insert to prevent
vibration and noise (non rock). 4 anchoring holes can be
used to fix the frame to brickwork.
COATING
Water based black paint.
PRODUCT CERTIFICATION
NF
PLACE OF INSTALLATION
Group 4: EN 124 - 1994 standard and lower groups.
* See note page 4 § 4
certificazione
certification
luogo di installazione
place of installation
opzioni
options
Gruppo - Group 4
&
gruppi inferiori
lower groups
caratteristiche
characteristics
marcatura
personalizzata
customised
badging
DR3
850
600 100 650
68 98
DC3
850x850
600 100 650
68 113
Ref.
Dimensioni -
Dimensions
(mm)
peso -
weight
(kg)
A x A’
O x O’
C x C’
coperchio
ø A ø O
h
ø C’
cover
tot
guarnizione
elastica
cushioning
insert
coperchio riempito - f
illed cover
