ER9G 100.045 1000 x 650 450 125 900 X 550 115 171 2038
A x A’
O x O’
C x C’
griglia
ø A ø O
h
ø C’
grating tot. cm2
Ref.
Dimensioni -
Dimensions
(mm) peso -
weight
(kg)
s
up. di scarico
waterway

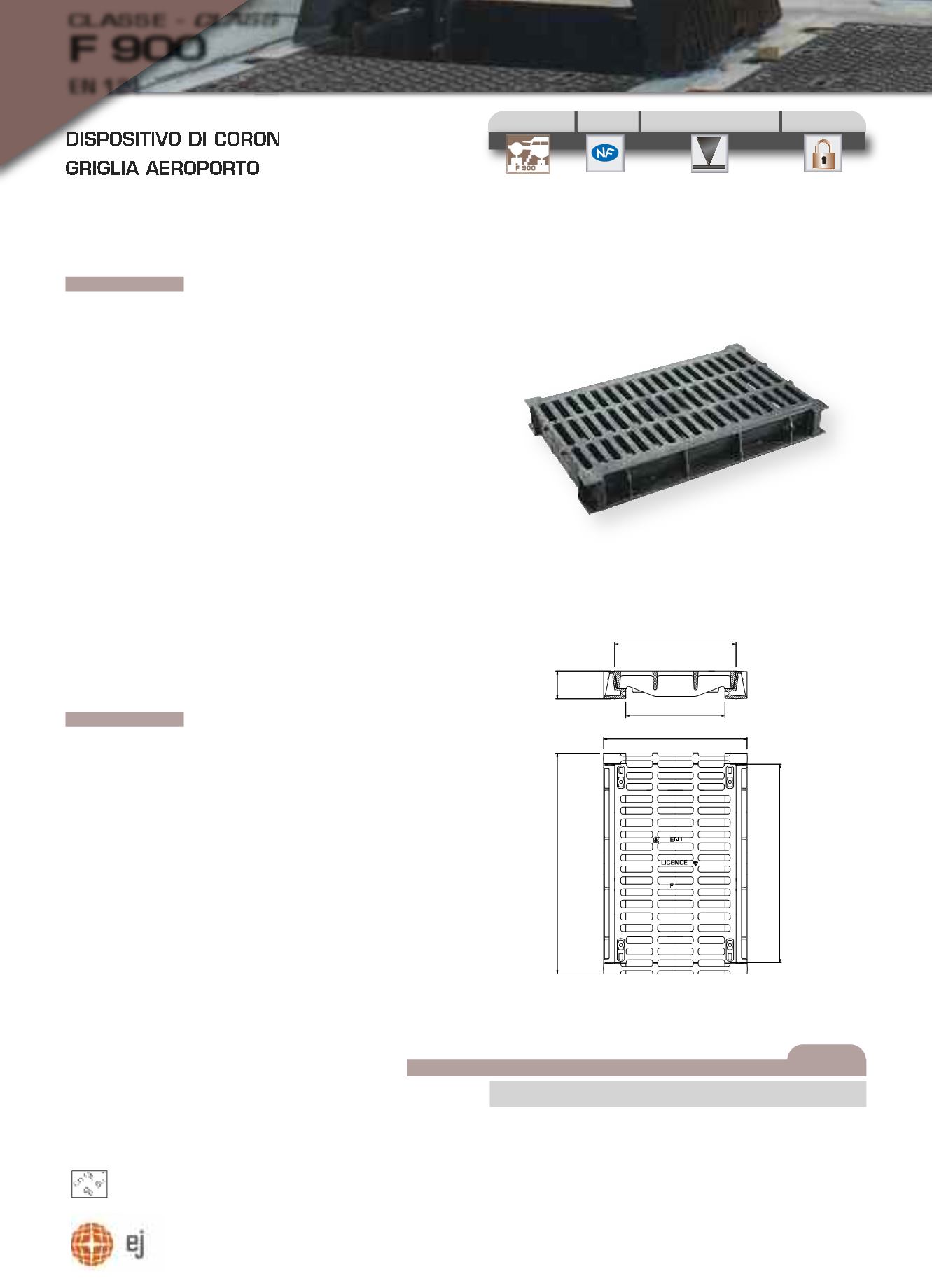

DISPOSITIVO DI CORONAMENTO:
GRIGLIA AEROPORTO
LINEAR GRATING & FRAME
ER9G100.045
DESCRIZIONE
Dispositivo di coronamento composto da griglia, longheroni
e placche di estremità in ghisa a grafite sferoidale,
secondo ISO 1083 (grado 500 - 7) e EN 1563, conforme
alla classe F 900 della norma EN 124 : 1994, forza di
controllo 900 kN.
CARATTERISTICHE
Griglia semplice, con superfici di contatto al telaio rettifica-
te, di ingombro 900 x 450 mm. e superficie di scarico
2038 cm2 ; telaio, composto da due longheroni e due
placche di estremità imbullonati con viti inox, con superfici
di appoggio rettificate per garantire la perfetta compatibi-
lità con la griglia. Ingombro totale 1000 x 650 x 125 mm.
RIVESTIMENTO
Vernice idrosolubile nera.
CERTIFICAZIONE PRODOTTO
KITEMARK
LUOGO DI INSTALLAZIONE
Gruppo 6 norma EN 124 : 1994 e gruppi inferiori.
PARTICOLARITÀ
Queste griglie possono essere assemblate senza placche
intermediarie trasversali per formare una canaletta conti-
nua (ER 9G … 045), preventivi saranno forniti su richiesta.
OPZIONI
- Sistema di chiusura: precisare “V” nel ref.
DESCRIPTION
Linear grating and frame manufactured from spheroidal
graphite cast iron in accordance with standards ISO 1083
(grade 500 - 7) and EN 1563.
Load classification F900 to EN 124 : 1994.
CHARACTERISTICS
Grating with machined seatings, 900 x 450 mm overall
flange, waterway 2038 cm2 and frame with machined
seating (1000 x 650 overall flange and 125 mm depth).
COATING
Water based black paint.
PRODUCT CERTIFICATION
KITEMARK
PLACE OF INSTALLATION
Group 6: EN 124 - 1994 standard and lower groups.
SPECIAL FEATURES
Individual lengths may be bolted together to form a chan-
nel grating: (ER9G....045), price on application.
OPTIONS
- Locking: “V” to be added to the reference
C’
H
O
A’
A
C
C250
B125
D400
E600
F900
certificazione
certification
luogo di installazione
place of installation
opzioni - options
Gruppo - Group 6
&
gruppi inferiori
lower groups
caratteristiche - characteristics
C250
B125
D400
E600
F900
Sistema di
chiusura
locked
C250
B125
D400
E600
F900
Sedi
rettificate
machined
seatings
CLASSE -
CLASS
F 900
EN 124
é un marchio registrato della EJ
EJ registered mark
