Ref.
Dimensioni - Dimensions (mm) peso - weight (kg)
CA1040 FVL 1000 x 554 1000 x 300 100 1000 x 400 66,5
97 1810
DF400304
placche di estremità per
CA1040 FVL
-
Pair of end bars for
CA1040 FVL
12,3 kg
CA1055 FLV 1000 x 718 1000 x 450 100 1000 x 555 100
130 2545
DF 550304
placche di estremità per
CA 1055 FLV
-
Pair of end bars for
CA 1055 FVL
16,4 kg
CA1070 FLV 1000 x 880 1000 x 600 100 1000 x 700 153
180 2434
PEF 700304
placche di estremità per
CA 1070 FLV
- Pair of end bars for
CA 1070 FLV
18,4 kg
A x A’
O x O’
C x C’
griglia
ø A ø O
h
ø C’
grating tot cm2
CLASSE -
CLASS
F 900
EN 124
CA 1040 FVLV
CA 1055 FVL
CA 1040 FVLV
Ref.
Dimensioni -
Dimensions
(mm) peso -
weight
(kg)
sup. di scarico
waterway
Kit di livellamento (ingrandimento)
Levelling screws (enlargment)
dettaglio della vite per livellamento
levelling screw detail
A=C=O
A'
C'
H
H
O'
DF-03
DF-04
70mm / 2”3/4
60mm / 2”3/8
GRIGLIE PER CANALETTA CON SISTEMA
DI CHIUSURA, LONGHERONI E PLACCHE DI ESTREMITÀ
INTERLOCKING LINEAR GRATING & FRAME WITH END BARS

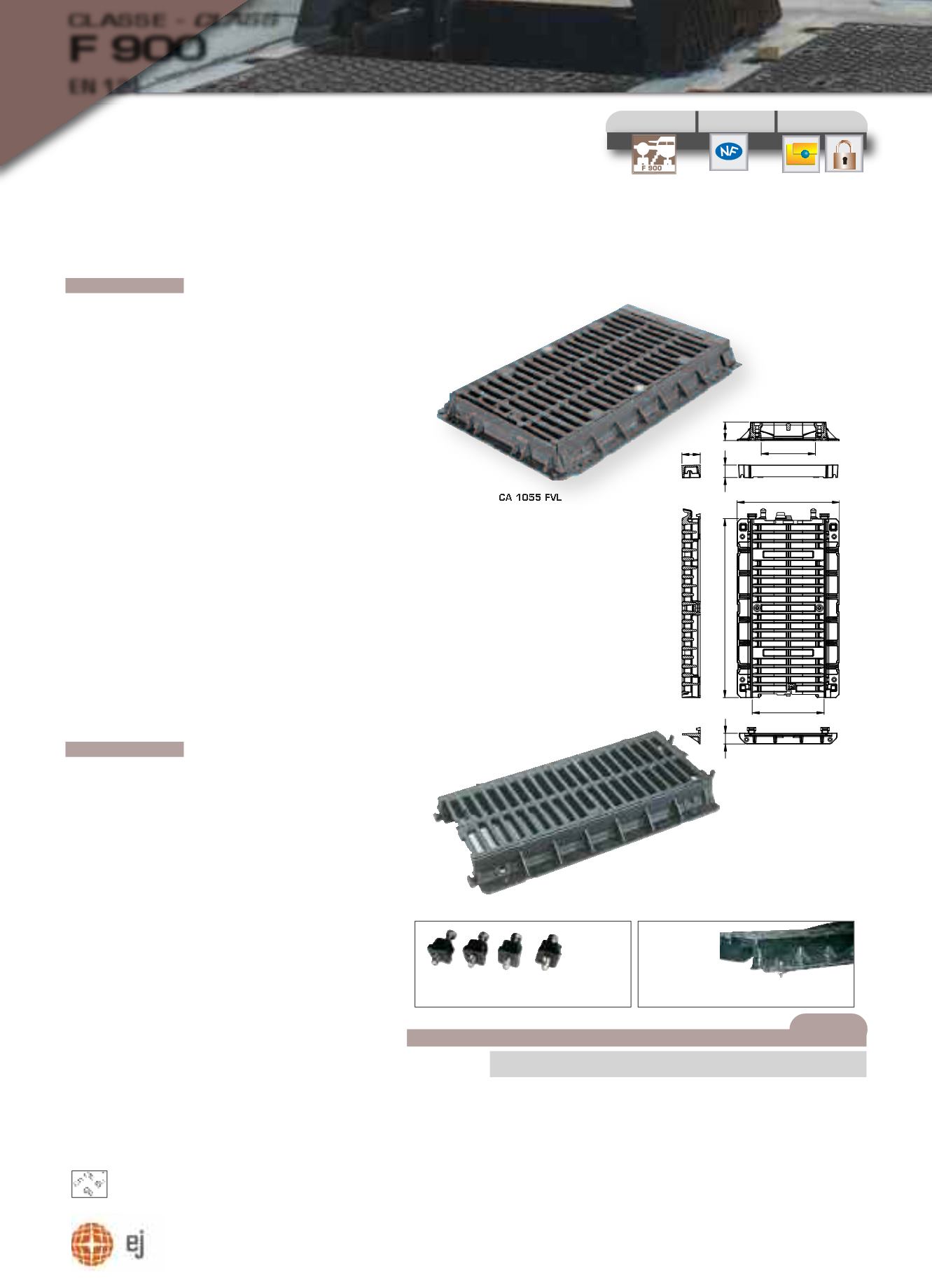

CA 1040 FVL - CA 1055 FVL - CA 1070 FVL
DESCRIZIONE
Dispositivo di coronamento composto da griglia, longhe-
roni e placche di estremità in ghisa a grafite sferoidale,
secondo ISO 1083 (grado 500 – 7) e EN 1563,
conforme alla classe F 900 della norma EN 124 : 1994,
forza di controllo: 900 kN.
CARATTERISTICHE
Griglia con barre a profilo speciale che permettono il
massimo deflusso delle acque, dimensioni (inserire quel-
le del modello prescelto), autobloccante con le successi-
ve grazie ad un sistema di aggancio con barre elastiche
(esclusa CA 1070 FLV), bloccata sui propri longheroni
tramite viti inox. Longheroni con ganci maschio - femmi-
na per il collegamento con i successivi e 2 fori per fissag-
gio sulle opere civili con sistema meccanico se necessa-
rio.
- Paio di placche di estremità
(su richiesta): munite di
ganci per garantirne il corretto posizionamento sui lon-
gheroni e 2 fori per fissaggio sulle opere civili con siste-
ma meccanico se necessario.
- Kit di livellamento
(su richiesta): 4 inserti a vite, da
incastrare in appositi vani sui longheroni, per regolarne il
livello nel corso della messa in opera.
RIVESTIMENTO
Vernice idrosolubile nera.
CERTIFICAZIONE PRODOTTO
NF
LUOGO DI INSTALLAZIONE
Gruppo 6 norma EN 124 : 1994 e gruppi inferiori.
DESCRIPTION
Interlocking linear grating and frame manufactured from
spheroidal graphite cast iron in accordance with stan-
dards ISO 1083 (grade 500 - 7) and EN 1563.
Load classification F900 to EN124.
CHARACTERISTICS
Linear grating specially designed to provide maximum
water drainage (overall dimensions : insert dimensions of
the selected product). Grating interlocks by means of
spring latches (except for CA 1070 FLV) and bolts to
frame bars with stainless steel bolts. The frame bars are
provided with locating lugs to ensure the grating is cor-
rectly positioned lengthways and widthways and of 2
anchoring holes to fix the frame to brickwork if neces-
sary.
Pair of end bars
(provided on request) have locating lugs
to ensure the grating is positioned within the frame bars.
2 anchoring holes can be used to fix the frame to brick-
work as necessary.
- Levelling kit
(on request): including 4 inserts with inter-
locking screws on to the frame bars to obtain the cor-
rect position when installing.
COATING
Water based black paint.
PRODUCT CERTIFICATION
NF
PLACE OF INSTALLATION
Group 6: EN 124 - 1994 standard and lower groups.
C250
B125
D400
E600
F900
C250
B125
D400
E600
F900
certificazione
certification
luogo di installazione
place of installation
guarnizione
elastica
cushioning
insert
Gruppo - Group 6
&
gruppi inferiori
lower groups
caratteristiche
characteristics
C250
B125
D4 0
E6 0
F9 0
Sistema di
chiusura
locked
