DESCRIZIONE
Dispositivo di chiusura in ghisa a grafite sferoidale,
secondo ISO 1083 (grado 500 - 7) e EN 1563,
conforme alla classe F 900 della norma En 124 : 1994,
forza di controllo: 900 kN.
CARATTERISTICHE
Coperchi triangolari articolati “ghisa su ghisa” con blocco
antichiusura accidentale a 90° ed estraibili in posizione
orizzontale dopo rimozione degli otturatori di bloccaggio
delle articolazioni.Telaio monoblocco per fusione o salda-
tura secondo il modello prescelto.Dimensioni di ingom-
bro, luce netta ed altezza (inserire i valori del modello
prescelto).Chiusura di sicurezza realizzata tramite ottura-
tori alle articolazioni, accavallamento successivo dei
coperchi e chiavistello inox ad 1 - 4 di giro
sull’ultimo.Manovra con chiave speciale codificata ed
appositi ganci con maniglia.
RIVESTIMENTO
Vernice idrosolubile nera.
CERTIFICAZIONE PRODOTTO
NF
LUOGO DI INSTALLAZIONE
Gruppo 6 norma EN 124 : 1994 e gruppi inferiori.
OPZIONI
- Assistenza all’apertura con pistoni a gas: aggiungere
“H” nel riferimento.
- Marcature: Consultateci
DT9S 075 075AV 910 x 950 750 x 750 120 754x796 2 x 67 199
telaio monoblocco per fusione - single construction frame
DT9S 150 075AV 1660 x 950 1500 x 750 150 1510x796 4 x 67 411
telaio monoblocco per saldatura - single construction frame by welding
DT9S 225 075AV 2416 x 950 2236 x 750 150 2580x796 6 x 67 599
telaio monoblocco per saldatura - single construction frame by welding

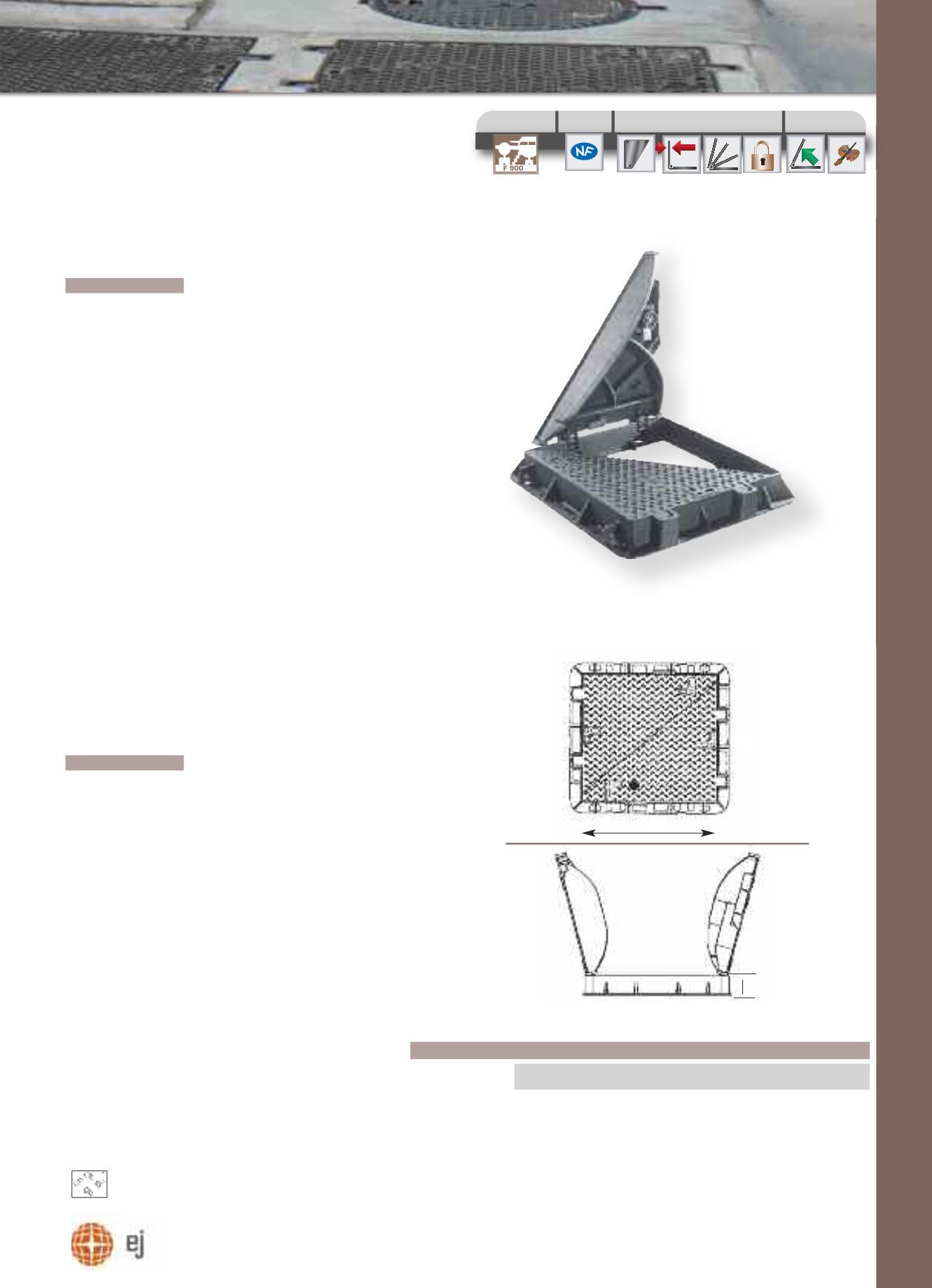

DISPOSITIVO DI CHIUSURA CON
COPERCHI TRIANGOLARI
TRIANGULAR ACCESS COVER & FRAME
DT9S...AV
certificazione
certification
luogo di installazione
place of installation
opzioni - options
Gruppo - Group 6
&
gruppi inferiori
lower groups
DESCRIPTION
Access cover and frame manufactured from spheroidal graphite
cast iron in accordance with standards ISO 1083 (grade 500 - 7)
and EN 1563. Load clasification F900 to EN 124.
CHARACTERISTICS
Triangular solid top covers. Opposite cover parts open to
105°, and block at 90° for safety. The covers are remov-
able from the frame horizontally after removing metal
safety pins. Single construction frame (750X750mm) or
by welding (overall flange, clear opening and depth: insert
dimensions of the selected product). Covers are locked
by interlocking, with the last cover being locked by means
of a stainless steel turnbuckle. Handling by means of a
coded key and special handling key.
COATING
Water based black paint.
PRODUCT CERTIFICATION
NF
PLACE OF INSTALLATION
Group 6: EN 124 - 1994 standard and lower groups.
OPTIONS
- Gas spring assisted opening: “H” to be added to the référence
- Badging: please enquire.
caratteristiche - characteristics
Ref. Dimensioni - Dimensions (mm) peso - weight (kg)
A x A’ O x O’ C x C’ coperchio
ø A ø O h ø C’ cover tot
guarnizione
elastica
cushioning
insert
marcatura
personalizzata
customised
badging
Bloccaggio
antichiusura-
safety
blocking at
90°
Sistema di
chiusura
locked
Articolazione
hinged
Assistenza
all’apertura
Assisted
opening
é un marchio registrato della EJ
EJ registered mark
F 900
O
H
A
