20 / 115
ejco.com
19
EN 124
CLASSE -
CLASS
E 600
Ref.
Dimensioni - Dimensions (mm) peso - weight (kg)
CA1040 EVL 1000 x 554 1000 x 300 100 1000 x 400 66,5
97 1810
DF400304
placche di estremità per CA1040 EVL - pair of end bars for CA1040 FVL 12,3 kg
CA1055 EVL 1000 x 718 1000 x 450 100 1000 x 555 100 130 2545
DF400304
placche di estremità per CA1040 EVL - pair of end bars for CA1055 FVL 16,4 kg
A x A’
O x O’
C x C’
griglia
ø A ø O
h
ø C’
grating tot cm2
CA 1040 FVLV
CA 1040 EVL
Ref.
Dimensioni -
Dimensions
(mm) peso
weight (
kg)
sup. di scarico
waterway
Kit di livellamento (ingrandimento)
Levelling screws (enlargment)
dettaglio della vite per livellamento
levelling screw detail

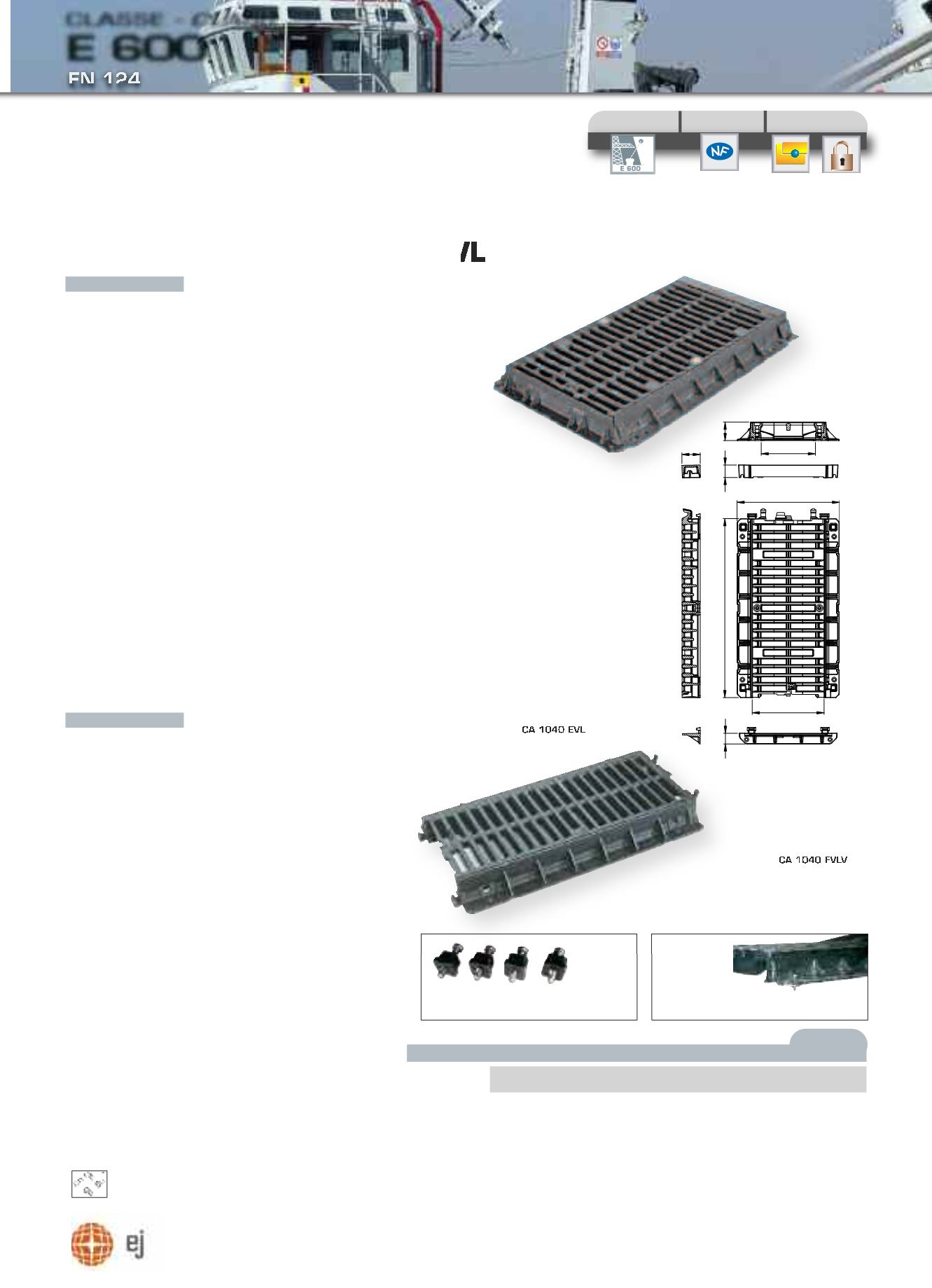

GRIGLIE PER CANALETTA CON SISTEMA DI CHIUSURA,
LONGHERONI E PLACCHE DI ESTREMITÀ
INTERLOCKING LINEAR GRATING & FRAME WITH END BARS
CA 1040 EVL - CA 1055 EVL
DESCRIZIONE
Dispositivo di coronamento composto da griglia, longhe-
roni e placche di estremità in ghisa a grafite sferoidale,
secondo ISO 1083 (grado 500 – 7) e EN 1563,
conforme alla classe E 600 della norma EN 124 : 1994,
forza di controllo: 600 kN.
CARATTERISTICHE
Griglia con barre a profilo speciale che permettono il
massimo deflusso delle acque, dimensioni (inserire quel-
le del modello prescelto), autobloccante con le successi-
ve grazie ad un sistema di aggancio con barre elastiche,
bloccata sui propri longheroni tramite viti inox.
Longheroni con ganci maschio - femmina per il collega-
mento con i successivi e 2 fori per fissaggio sulle opere
civili con sistema meccanico se necessario.
- Paio di placche di estremità
(su richiesta): munite di
ganci per garantirne il corretto posizionamento sui lon-
gheroni e 2 fori per fissaggio sulle opere civili con siste-
ma meccanico se necessario.
- Kit di livellamento
(su richiesta): 4 inserti a vite, da
incastrare in appositi vani sui longheroni, per regolarne il
livello nel corso della messa in opera.
RIVESTIMENTO
Vernice idrosolubile nera.
CERTIFICAZIONE PRODOTTO
NF
LUOGO DI INSTALLAZIONE
Gruppo 5 norma EN 124 : 1994 e gruppi inferiori.
DESCRIPTION
Interlocking linear grating and frame manufactured from
spheroidal graphite cast iron in accordance with stan-
dards ISO 1083 (grade 500 - 7) and EN 1563.
Load classification E 600 to EN124.
CHARACTERISTICS
Linear grating specially designed to provide maximum
water drainage (overall dimensions : insert dimensions of
the selected product). Grating interlocks by means of
spring latches and bolts to frame bars with stainless
steel bolts. The frame bars are provided with locating
lugs to ensure the grating is correctly positioned length-
ways and widthways and of 2 anchoring holes to fix the
frame to brickwork if necessary.
- Pair of end bars
(provided on request) have locating
lugs to ensure the grating is positioned within the frame
bars.
2 anchoring holes can be used to fix the frame to brick-
work as necessary.
- Levelling kit
(on request): including 4 inserts with inter-
locking screws on to the frame bars to obtain the correct
position when installing.
COATING
Water based black paint.
PRODUCT CERTIFICATION
NF
PLACE OF INSTALLATION
Group 5: EN 124 - 1994 standard and lower groups.
certificazione
certification
luogo di installazione
place of installation
guarnizione
elastica
cushioning
insert
Gruppo 5 - Group
&
gruppi inferiori
lower groups
caratteristiche
characteristics
Sistema di
chiusura
locked
CA 1055 EVL
A=C=O
A'
C'
H
H
O'
DF-03
DF-04
70mm / 2”3/4
60mm / 2”3/8
é un marchio registrato della EJ
EJ registered mark
