é un marchio registrato della EJ
EJ registered mark
C250
B125
D400
E600
F900
certificazione
certification
luogo di installazione
place of installation
Gruppo - Group 6
&
gruppi inferiori
lower groups
caratteristiche
characteristics

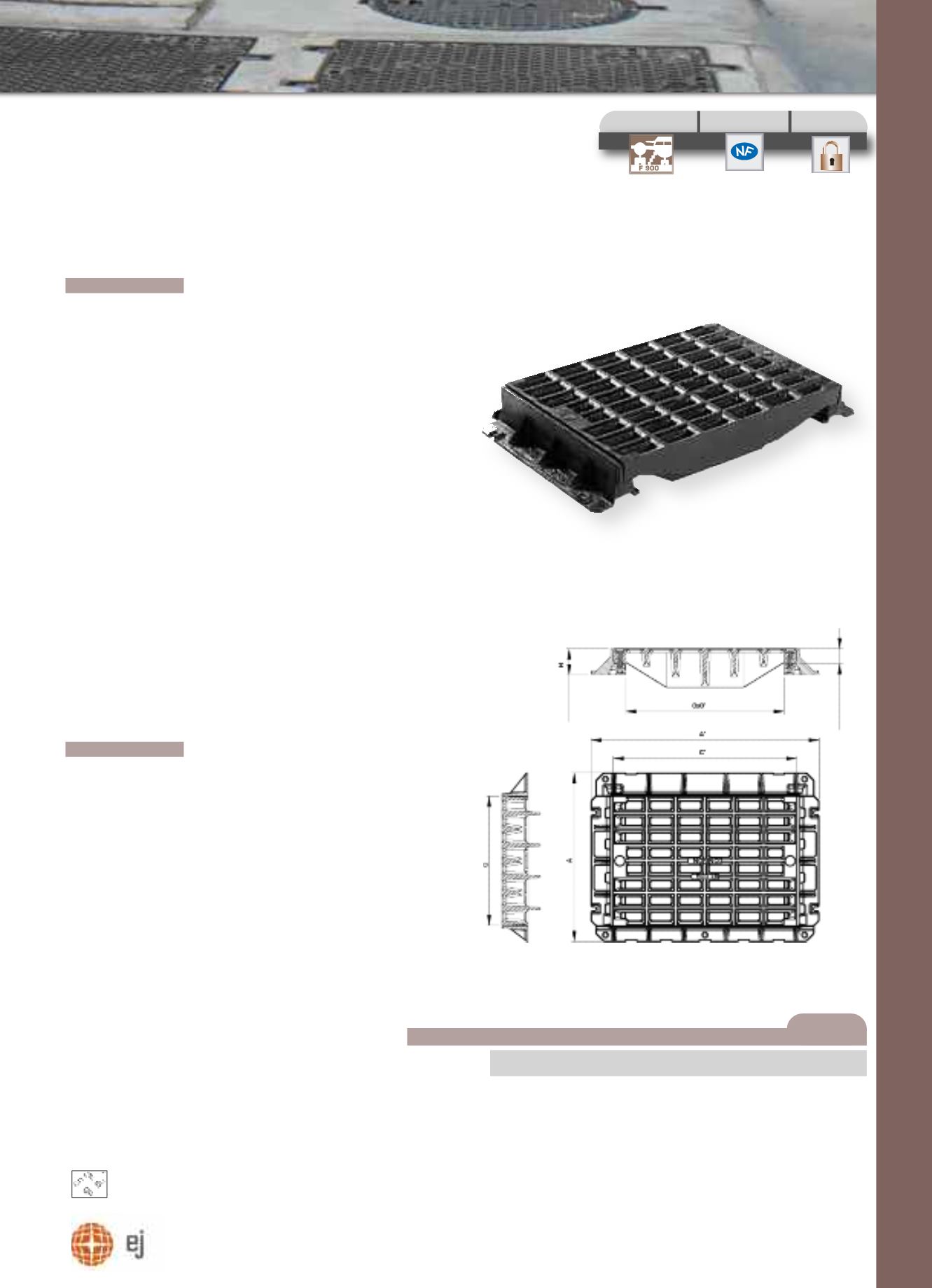

GRIGLIA PER CANALETTA MODULARE CON
LONGHERONI E PLACCHE DI ESTREMITÀ
MODULAR LINEAR GRATING & FRAME WITH END BARS
CA 5070 FVL
DESCRIZIONE
Dispositivo di coronamento modulare composto da griglia
con 2 longheroni e placche di estremità in ghisa a grafite
sferoidale, secondo ISO 1083 (grado 500 – 7) e EN
1563, conforme alla classe F 900 della norma EN 124 :
1994, forza di controllo: 900 kN.
CARATTERISTICHE
Griglia modulare con barre a profilo speciale per favorire il
massimo deflusso delle acque, di dimesioni 500x706 mm.
con n°2 viti inox per il bloccaggio sui longheroni.
Longheroni di lunghezza 500 mm. provvisti di agganci
maschio - femmina per l'utilizzo in successione o il comple-
tamento con le apposite placche di estremità.
Placche di estremità
(su richiesta) dotate di alloggiamenti
per i ganci dei longheroni per il completamento di un modulo
o di una serie di moduli.
Dimensioni esterne di un modulo (Griglia + 2 Logheroni) :
500 x 880 x 100mm.
Apertura libera di un modulo (Griglia + 2 Longheroni):
500x610mm.
RIVESTIMENTO
Vernice idrosolubile nera.
CERTIFICAZIONE PRODOTTO
NF
LUOGO DI INSTALLAZIONE
Gruppo 6 norma EN 124 : 1994 e gruppi inferiori.
DESCRIPTION
Modular linear grating with 2 frame bars and pair of end
bars manufactured from spheroidal graphite cast iron in
accordance with standards ISO 1083 (grade 500 - 7)
and EN 1563.
Load classification F900 to EN124.
CHARACTERISTICS
Modular linear grating specially designed to provide max-
imum water drainage with 2 stainless steel bolts to fix it
on the frame bars, dimensions 500x706 mm.
Frame bars
(on demand) lenght 500 mm. provided of
hooks to modular use or to complete with end bars.
Pair of end bars to complete the frame.
External dimensions of one module (Grating + 2 frame
bars) : 500x880x100mm.
Clear opening of one module (Grating + 2 frame bars) :
500+610 mm.
COATING
Water based black paint.
PRODUCT CERTIFICATION
NF
PLACE OF INSTALLATION
Group 6: EN 124 - 1994 standard and lower groups.
C250
B125
D400
E600
F900
Sistema di
chiusura
locked
CA5070 FVL 500 x 880 610 100
706 80 94
1000
A x A’
O x O’
C x C’
griglia
ø A ø O
h
ø C’
grating total cm2
Ref.
Dimensioni -
Dimensions
(mm) peso -
weight
(kg)
sup. di scarico
waterway
F 900
presentacion
presentation
F 900
E 600
D 400
C 250
B 125
DF700304
placche di estremità per CA5070 FLV - pair of end bars for CA 5070 FLV
