EN 124

CLASSE -

CLASS

D 400

DESCRIZIONE

Dispositivo di chiusura articolato in ghisa a grafite sferoi-

dale, secondo ISO 1083 (grado 500 – 7) e EN 1563,

conforme alla classe D 400 della norma EN 124 : 1994,

forza di controllo: 400 kN.

CARATTERISTICHE

Coperchio articolato con bloccaggio antichiusura acciden-

tale in posizione verticale ed estraibile a 115°, autocen-

trante nel proprio telaio, munito di una guarnizione elas-

tica in policloroprene antirumore ed antivibrazioni; telaio

di ingombro, altezza ed apertura libera: inserire le dimen-

sioni del prodotto prescelto, equipaggiato di 4 fori per fis-

saggio al pozzetto, se necessario.

Disponibile (apertura libera Ø 600 mm.) con coperchio a

riempimento.

RIVESTIMENTO

Vernice idrosolubile nera.

CERTIFICAZIONE PRODOTTO

LUOGO DI INSTALLAZIONE

Gruppo 4 norma EN 124 : 1994 e gruppi inferiori.

OPZIONI

- Sistema di chiusura: Precisare “V” nel ref.

- Fori di aerazione: Precisare “VENT” nel ref.

- Marcature: Consultateci

*Vedere nota pag. 4 § 4.

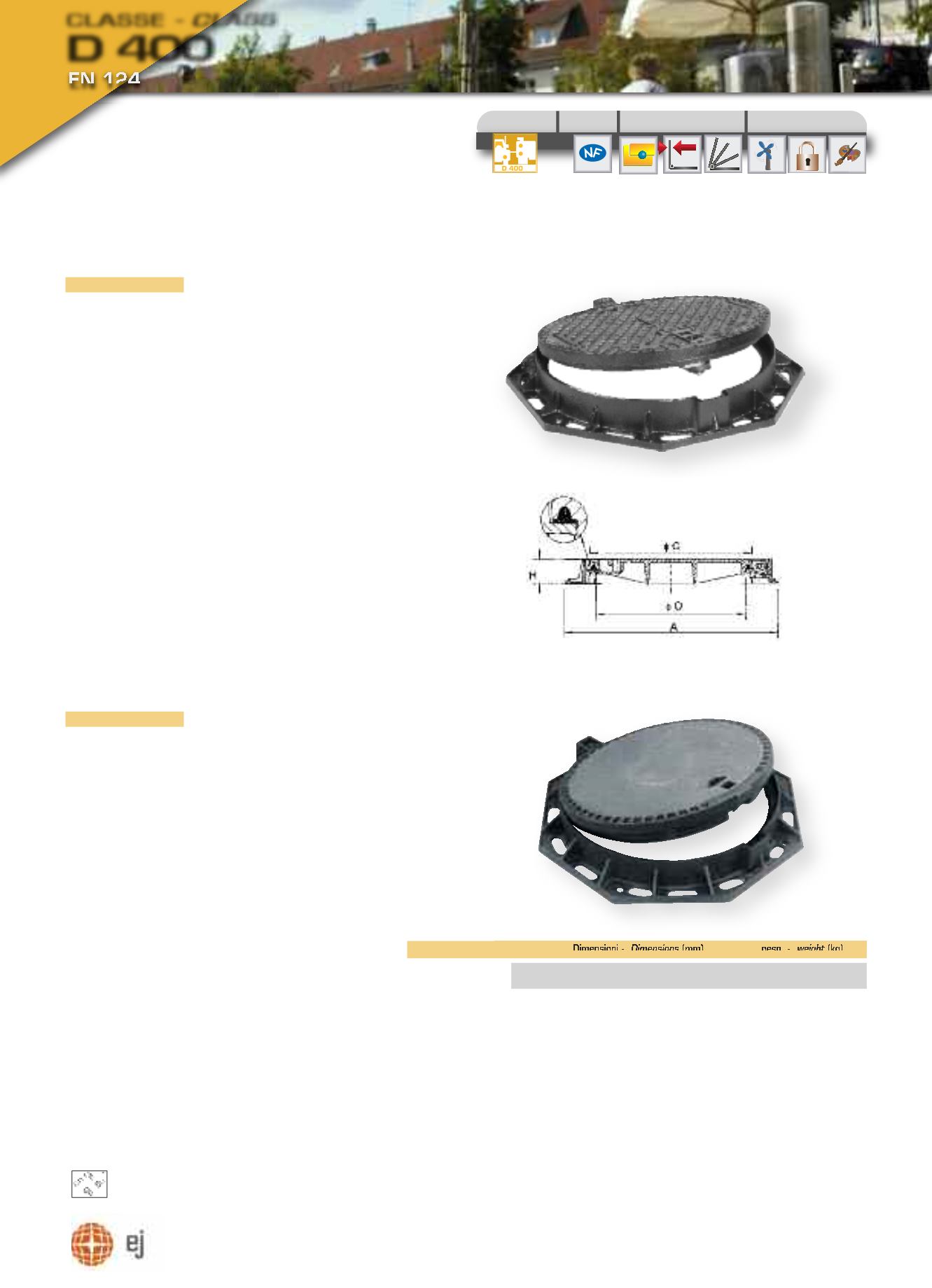

DISPOSITIVO DI CHIUSURA ARTICOLATO

HINGED ACCESS COVER & FRAME

SOLO

certificazione

certification

luogo di installazione

place of installation

opzioni - options

Gruppo - Group 4

gruppi inferiori

lower groups

DESCRIPTION

Hinged access cover and frame manufactured from

spheroidal graphite cast iron in accordance with stan-

dards ISO 1083 (grade 500 - 7) and EN 1563.

Load classification D400 to EN 124 : 1994.

CHARACTERISTICS

Hinged solid top cover blocks at 90° for safety and is

removable from frame at 115°; cover is positioned cen-

trally within the frame and incorporates a chloroprene

rubber cushioning insert to prevent vibration and noise

(non - rock); frame overall flange, depth and clear ope-

ning: insert dimensions of the selected product, provided

with anchoring holes that can be used to fix the frame to

brickwork as necessary. Available (600 C - O version) as

a recessed cover.

COATING

Non - toxic water based black paint.

PRODUCT CERTIFICATION

PLACE OF INSTALLATION

Group 4: EN 124 - 1994 standard and lower groups.

OPTIONS

- Locking: “V” to be added to reference

- Ventilation:“VENT” to be added to reference

(not available on recessed cover)

- Badging: please enquire

*See note page 4 § 4.

caratteristiche - characteristics

guarnizione

elastica

cushioning

insert

marcatura

personalizzata

customised

badging

Bloccaggio

antichiusura-

safety

blocking at

90°

Articolazione

hinged

Sistema di

chiusura

locked

SOLO S O

850

600 100

650

57 87

telaio ottogonale -

octagonal frame

SOLO S C

850

600 100

650

57 102

telaio quadrato -

square frame

SOLO S AO

850

600 100

650

48 78

telaio ottogonale - coperchio a riempimento calcestruzzo -

octagonal frame - recessed cover with octagonal frame

SOLO S AC

850

600 100

650

48 90

telaio quadrato - coperchio a riempimento calcestruzzo -

square frame - recessed cover with square frame

SOLO 7 SR

950

712 100

774

71 108

telaio circolare -

circular frame

SOLO 7 SC 950

950

714 102

774

71 118

telaio quadrato -

square frame

SOLO 7 SC 1020 1020 714 102

774

71 131

Ref.

Dimensioni -

Dimensions

(mm)

peso -

weight

(kg)

A x A’

O x O’

C x C’

coperchio

ø A ø O

ø C’

cover tot

SOLO SO

SOLO AO

fori di

ventilazione

ventilated

cover
