Separatori di grassi animali e vegetali
Il produttore si riserva di apportare modifiche ai prodotti senza alcun preavviso. Gli schemi e le quote dimensionali sono forniti a puro titolo indicativo.
Modello N° 8 rettangolare
Voce di capitolato
• Separatore grassi animali e vegetali
compatto rettangolare Pircher tipo “ VSG …”, … x … cm, H … cm, peso …
ton, completamente realizzato in calcestruzzo senza alcuna giunzione e sistema di getto con calcestruzzo fluido
del tipo C45/55, rispondente alle classi di esposizione XC4 per la resistenza alla corrosione da carbonatazione,
XA3 per la resistenza agli ambienti chimici aggressivi, XS3/XD3 per la resistenza alla corrosione da cloruri, XF4
per la resistenza all’attacco del gelo e disgelo nel rispetto delle nuove normative tecniche come previsto
dal D.M. 14-01-2008 e S.M.I; doppia rete d’armatura in acciaio B450C, suddiviso in 2 camere: Camera di
sedimentazione con deflettori in acciaio inox in entrata ed uscita, Camera di separazione con deviatore di
flusso in ingresso e sifone con valvola manuale di regolazione e chiusura flusso in uscita, completo di piastra
… di 1° categoria carrabile pesante, tipo …, peso … ton e chiusini in ghisa Ø 60 e/o 80 cm tipo sicurezza.
• Sistema di allarme sonoro ottico
completo di sonda, sirena lampeggiante, quadro elettrico e pila
tampone, il tutto gestito da sistema elettronico con possibilità di variazione della tonalità di allarme.
Separatore rettangolare monoblocco
Tipo
Cod. Art.
PortataL/S DN MM
Misure cm
Peso del pezzo
più pesante t
pesocomplessivoT
ET
B
L
I
S
e
f
a
c
d
v.s.g. 15 7073 10/15 200 246 200 220 200 8 195 51 220 16 10
7,0
8,7
v.s.g. 25 7074 20/25 200 246 300 220 200 8 195 51 220 16 10
9,0
11,8
v.s.g. 35 7075 30/35 250 246 400 220 200 8 190 56 220 16 10
10,5
14,4
v.s.g. 50 7076
50
300 276 400 250 230 8 215 61 250 16 10
14,0
18,4
v.s.g. 75 7077
75
300 276 600 250 230 8 215 61 250 16 10
18,0
24,9
v.s.g. 100 7078
100 300 276 800 250 230 8 215 61 250 16 10
23,0
31,8
v.s.g. 125 7090
125 300 276 1000 250 230 8 215 61 250 16 10
28,0
39,4

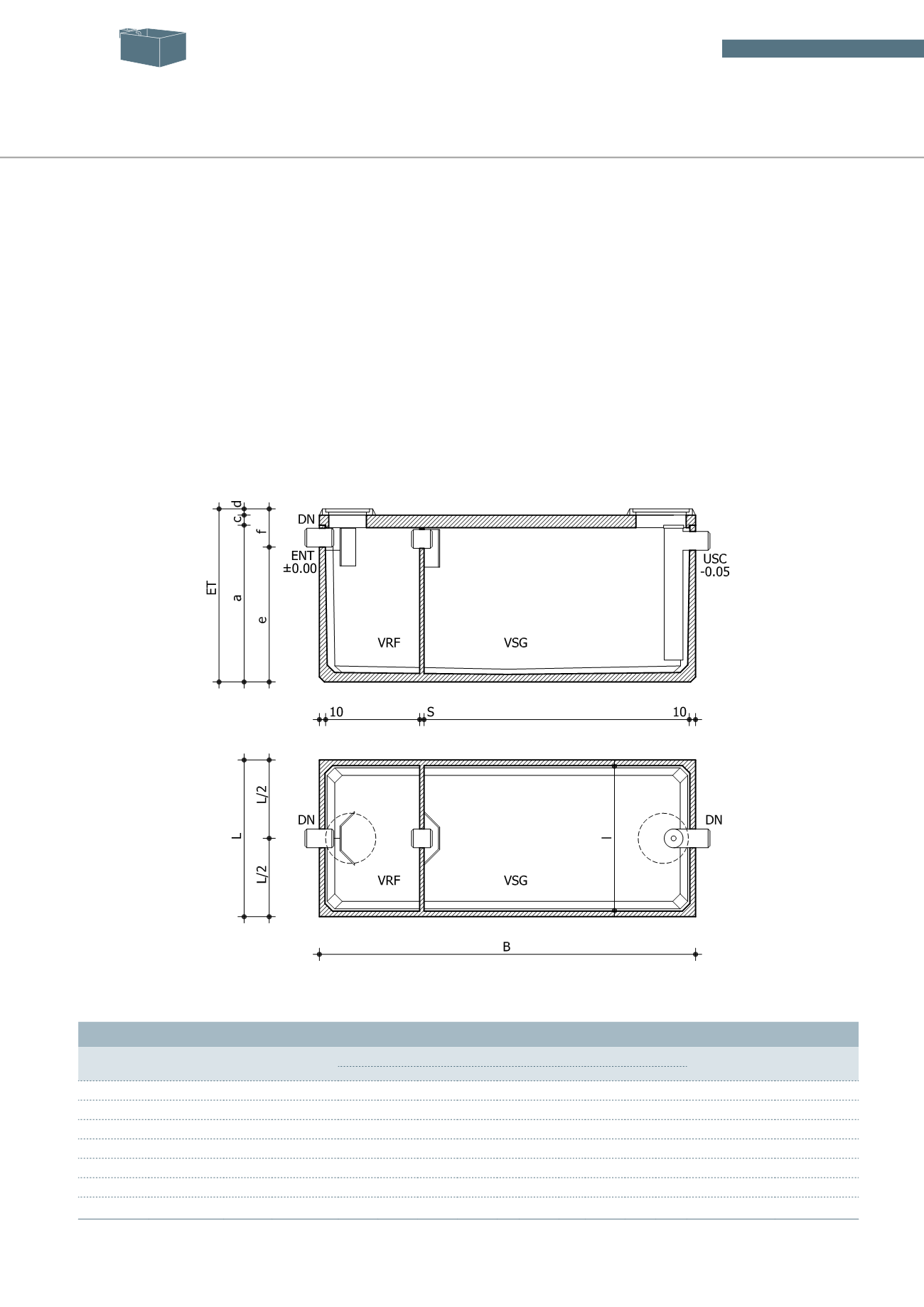

Sezione
Pianta
