Separatori di grassi animali e vegetali
Il produttore si riserva di apportare modifiche ai prodotti senza alcun preavviso. Gli schemi e le quote dimensionali sono forniti a puro titolo indicativo.
Modello N° 8 circolare
Voce di capitolato
Impianto di separazione grassi animali e vegetali circolare Pircher a 2 vasche, ciascuna completamente realizzata
in calcestruzzo senza alcuna giunzione e sistema di getto con calcestruzzo fluido del tipo C45/55, rispondente alle
classi di esposizione XC4 per la resistenza alla corrosione da carbonatazione, XA3 per la resistenza agli ambienti
chimici aggressivi, XS3/XD3 per la resistenza alla corrosione da cloruri, XF4 per la resistenza all’attacco del gelo e
disgelo; rete d’armatura in acciaio B450C, composto da:
• Vasca raccolta fanghi
circolare Pircher tipo “V.R.F. …”, Ø 100, H 176 cm, peso … ton, con deflettori in acciaio inox
in entrata ed uscita, completa di piastra di copertura … di 1° categoria carrabile pesante e chiusino in ghisa Ø 60
e/o 80 cm tipo sicurezza;
• Vasca di separazione grassi
circolare Pircher tipo “V.S.G. …”, Ø …, H … cm, peso … ton, completa di deviatore
di flusso in ingresso e sifone con valvola manuale di regolazione e chiusura flusso in uscita, completa di piastra di
copertura … di 1° categoria carrabile pesante e chiusino in ghisa Ø 60 e/o 80 cm tipo sicurezza;
• Sistema di allarme sonoro ottico
completo di sonda, sirena lampeggiante, quadro elettrico e pila tampone, il
tutto gestito da sistema elettronico con possibilità di variazione della tonalità di allarme.
VAsca raccolta fanghi
Tipo
Cod. Art.
Portata L/S Capienza utile m³
DN MM
Misure cm
Peso del pezzo
più pesante t
peso complessivoT
ø
s
ET
e
f
a
c
d
v.r.f. 4 SG 7050
4
0,8
100 100 9 176 135 41 150 16 10
1,4
1,8
v.r.f. 7 SG 7054
7
0,8
150 100 9 176 128 48 150 16 10
1,4
1,8
V.r.f. 12 SG 7055 12
0,8
200 100 9 176 125 51 150 16 10
1,4
1,8

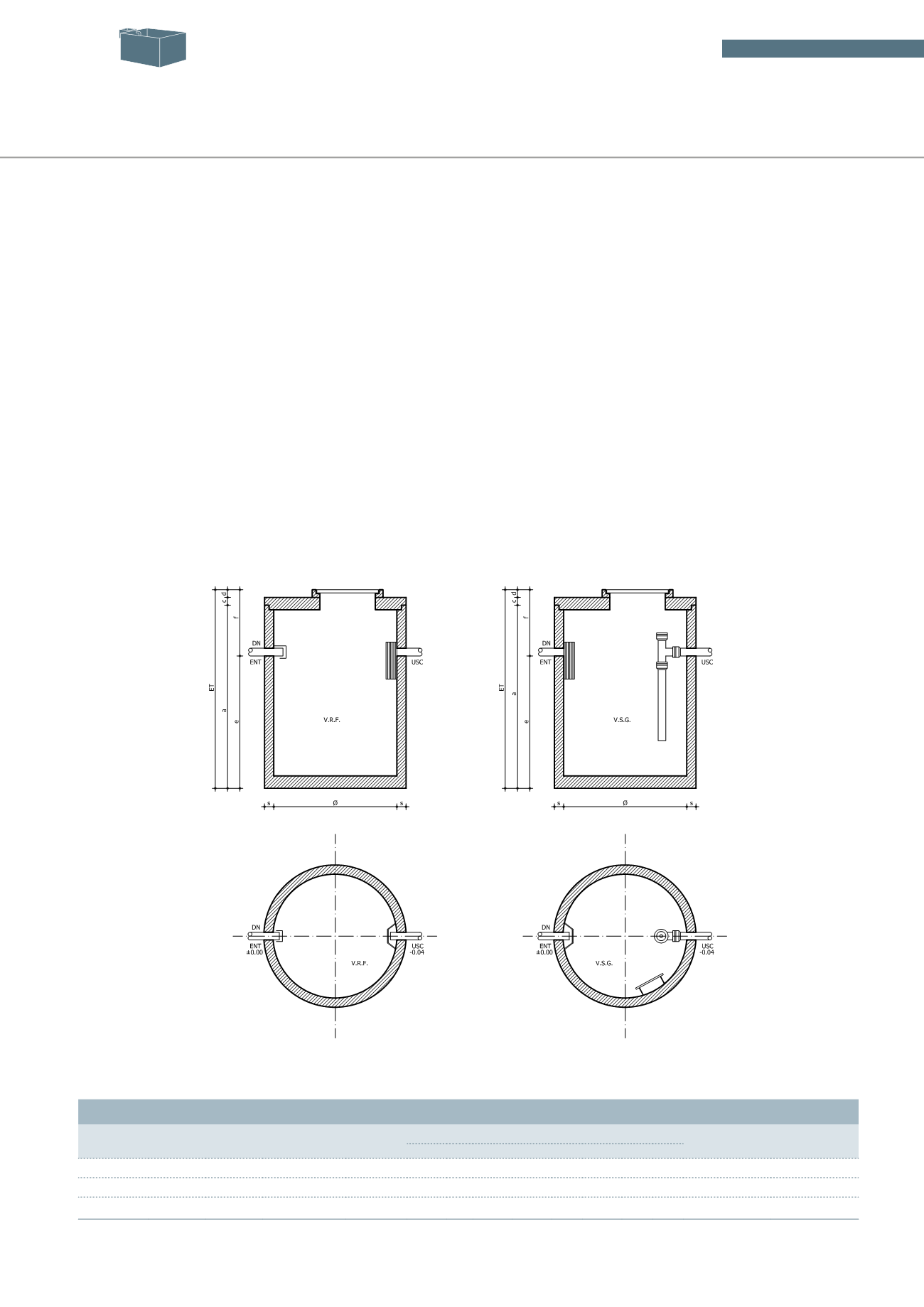

Pianta
Sezione
Vasca raccolta fanghi
Vasca separazione grassi
