NEO SR 850 600 100 650 33 63
telaio ottogonale - octagonal frame
NEO SC 850 x 850 600 100 650 33 73
telaio quadrato - square frame
Ref. Dimension i - Dimensions (mm) peso - weight (kg)
A x A’ O x O’ C x C’ coperchio
ø A ø O h ø C’ cover tot
DESCRIZIONE
Dispositivo di chiusura articolato in ghisa a grafite sferoi-
dale, secondo ISO 1083 (grado 500 – 7) e EN 1563,
conforme alla classe D 400 della norma EN 124 : 1994,
forza di controllo: 400 kN.
CARATTERISTICHE
Coperchio articolato, estraibile in posizione verticale ed
autocentrante nel proprio telaio tramite 5 guide. Telaio,
ottagonale inscritto in Ø 850 mm. (vers. SR) o quadrato
di lato 850 mm. (vers. SC), di altezza 100 mm. ed aper-
tura libera Ø 600 mm., munito di una guarnizione elastica
antirumore ed antivibrazioni, in polietilene, equipaggiato di
4 fori per il bloccaggio sul pozzetto se necessario.
Il coperchio, senza fori passanti e la guarnizione elastica nel
telaio garantiscono una buona tenuta agli odori.
RIVESTIMENTO
Vernice idrosolubile nera.
CERTIFICAZIONE PRODOTTO
NF
LUOGO DI INSTALLAZIONE
Gruppo 4 norma EN 124 : 1994 e gruppi inferiori.
OPZIONI
- Marcature: consultateci.
- Versioni “K” con articolazione antifurto: Novità p.25
DISPOSITIVO DI CHIUSURA
ARTICOLATO
HINGED ACCESS COVER & FRAME
NEOTM
certificazione
certification
luogo di installazione
place of installation
opzioni - options
Gruppo - Group 4
&
gruppi inferiori
lower groups
DESCRIPTION
Access cover and frame manufactured from spheroidal
graphite cast iron in accordance with standards ISO
1083 (grade 500 - 7) and EN 1563.
Load classification D400 to EN 124 : 1994.
CHARACTERISTICS
Hinged solid top cover ø 650 mm overall flange, which
blocks at 90° angle for safety and is removable from the
frame vertically, 5 guides ensure that the cover is positioned
centrally within the frame. Octagonal frame ø 850 mm (ref.
SR) or square frame 850x850 mm (ref. SC) with clear
opening ø 600 mm and 100 mm depth, provided with a
polyethylene cushioning insert to prevent noise and vibration
(non - rock). 4 anchoring holes can be used to fix the frame
to brickwork as necessary. The cover without holes and
cushioning insert in the frame prevent odours escapes.
COATING
Water based black paint.
PRODUCT CERTIFICATION
NF
PLACE OF INSTALLATION
Group 4: EN 124 - 1994 standard and lower groups.
OPTIONS
- Badging: please enquire
- K” versions with captive hinge system: New p. 25
caratteristiche - characteristics
guarnizione
elastica
cushioning
insert
marcatura
personalizzata-
customised
badging
Bloccaggio
antichiusura-
safety
ablocking at
90°
Articolazione
hinged
100 mm
650 mm
apertura libera- clear opening 600 mm

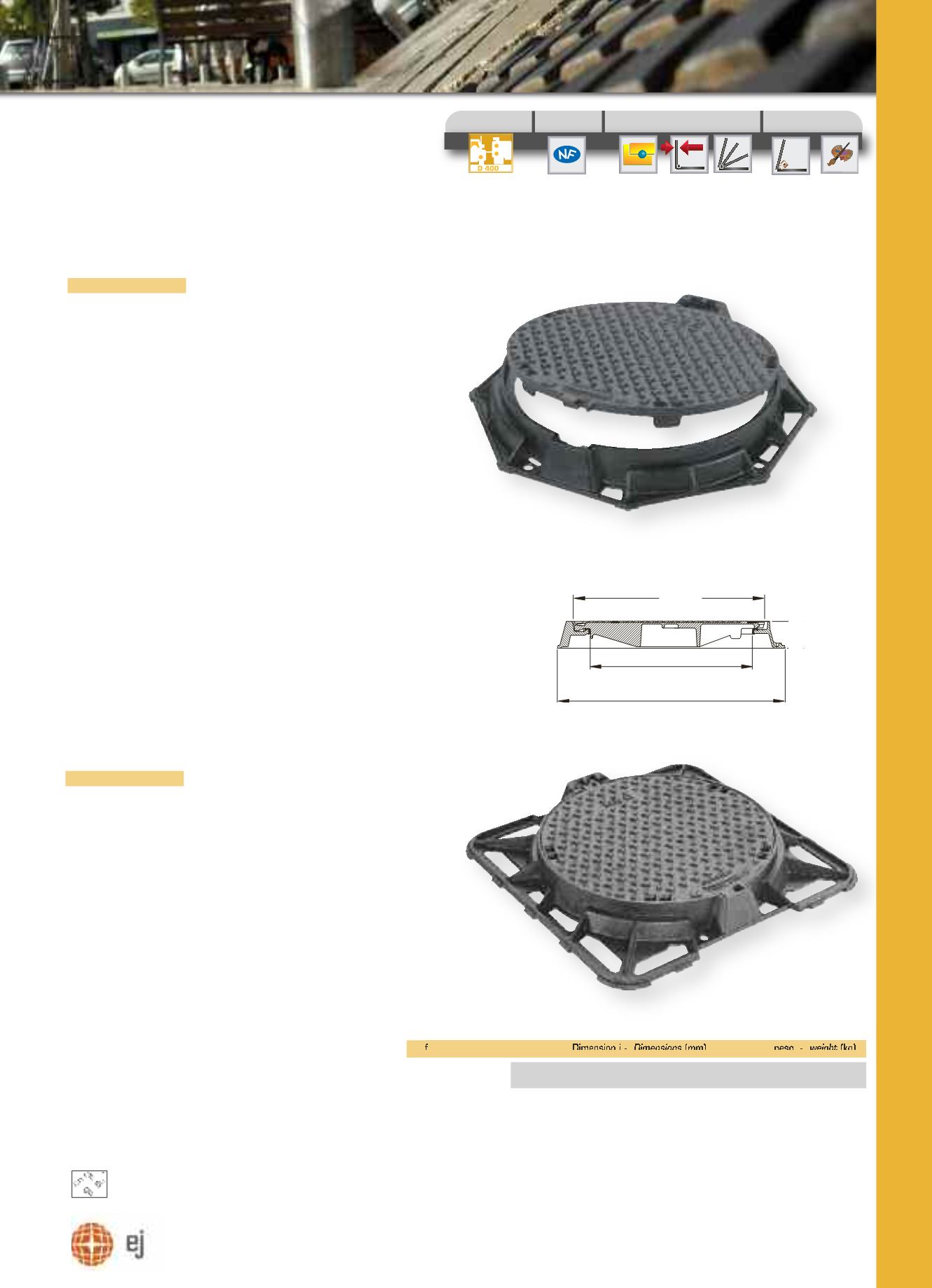

NEO SR
Articolazione
prigioniera
captive hinge
NEO SC
D 400
