BRIO SR 850 600 100 650 33 62 - - - -
telaio ottogonale - octagonal frame
BRIO SC 850x850 600 100 650 33 71 - - - -
telaio quadrato - square frame
BRIO 7 SR 1000 700 100 750 48 79 - - -
telaio ottogonale - octagonal frame
BRIO 7 SC 950x950 700 100 750 48 87 - - - -
telaio quadrato - square frame
BRIO 7 SC 8 1020x1020 700 100 750 48 95 - - - -
telaio quadrato - square frame
BRIO SGR 850 600 100 650 34 63 1014
telaio ottogonale - octagonal frame
BRIO SGC 850x850 600 100 650 34 72 1014
telaio quadrato - square frame
DESCRIZIONE
Dispositivo di chiusura - coronamento articolato in ghisa
a grafite sferoidale, secondo ISO 1083 (grado 500 – 7)
e EN 1563, conforme alla classe D 400 della norma
EN 124 : 1994, forza di controllo: 400 kN.
CARATTERISTICHE
Coperchio o griglia articolati, estraibili in posizione verti-
cale, autocentranti nel proprio telaio tramite 5 guide,
muniti di un sistema di bloccaggio automatico al telaio
realizzato tramite una maniglia a scomparsa nella superfi-
cie utilizzabile per la manovra senza ausilio di utensili;
telaio di ingombro ed apertura libera: inserire le dimen-
sioni del modello prescelto, altezza 100 mm., munito di
una guarnizione elastica, antirumore ed antivibrazioni, in
polietilene, equipaggiato di 4 fori per il bloccaggio sul poz-
zetto se necessario.
Nella versione griglia, il disegno speciale degli alveoli limita i
disagi al passaggio delle biciclette mantenendo un valore
della superficie di scarico di 1014 cm2.
RIVESTIMENTO
Vernice idrosolubile nera.
CERTIFICAZIONE PRODOTTO
NF
LUOGO DI INSTALLAZIONE
Gruppo 4 norma EN 124 : 1994 e gruppi inferiori.
OPZIONI
- Sistema di chiusura
- Fori di ventilazione (solo sui modelli BRIO SR - BRIO SC:
precisare “VENT” nel ref.
- Marcature: consultateci.
- Versioni “K” con articolazione antifurto : Novità p.25

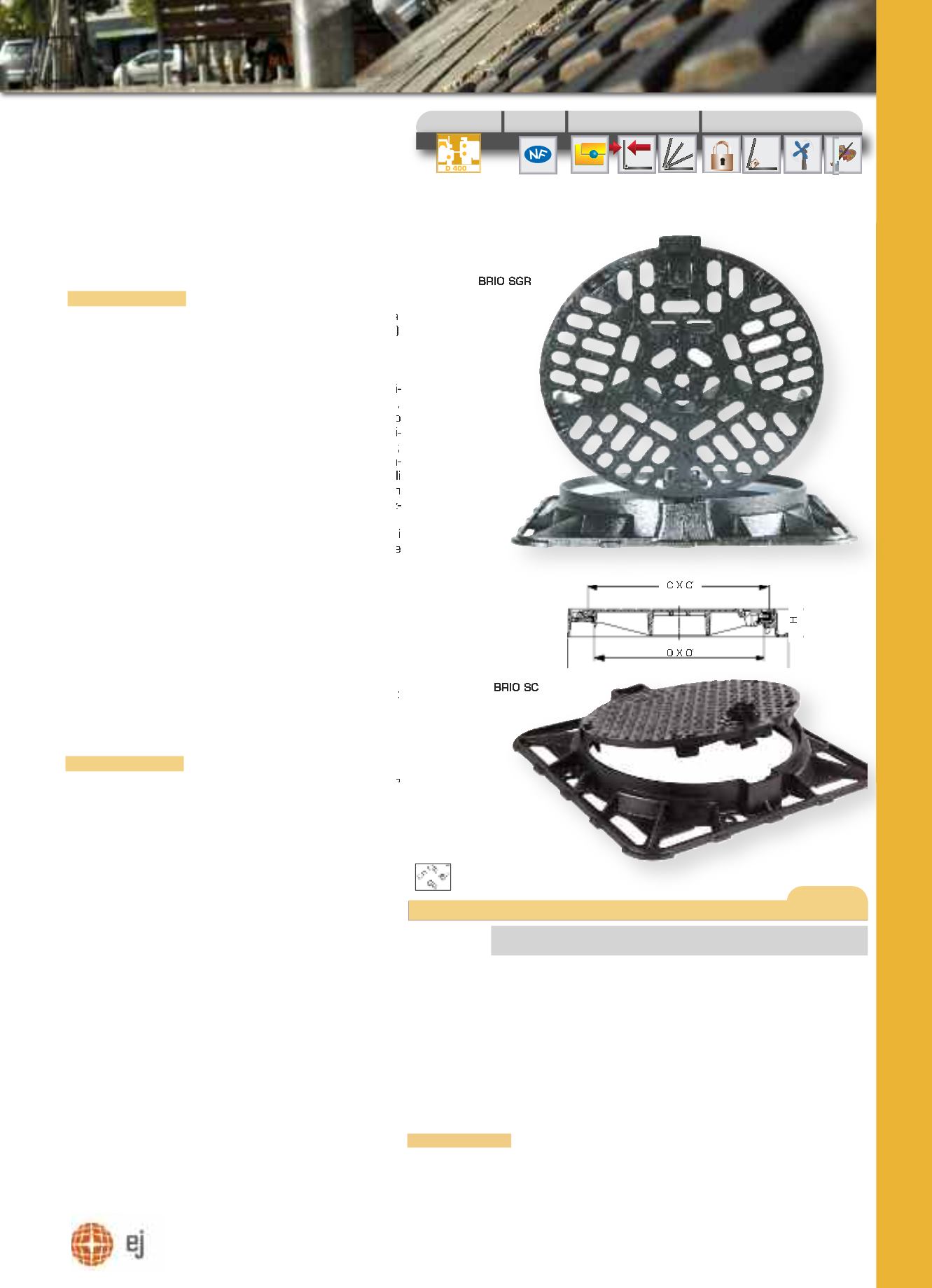

DISPOSITIVO DI CHIUSURA
CORONAMENTO ARTICOLATO
HINGED ACCESS COVER -
GRATING & FRAME
BRIOTM S
certificazione
certification
luogo di installazione
place of installation
opzioni - options
Gruppo - Group 4
&
gruppi inferiori
lower groups
DESCRIPTION
Access cover - grating and frame manufactured from
spheroidal graphite cast iron in accordance with stan-
dards ISO 1083 (grade 500 - 7) and EN 1563.
Load classification D400 to EN 124 : 1994.
CHARACTERISTICS
Hinged solid top cover or grating ø 650 mm overall flange,
which blocks at 90° angle for safety and is removable from
the frame vertically, 5 guides ensure that the cover is posi-
tioned centrally within the frame. Cover incorporates a
retractable handle, which automatically locks the cover to
the frame; frame overall flange, depth and clear opening:
insert dimensions of the selected product, provided with a
polyethylene cushioning insert to prevent noise and vibration
(non - rock). 4 anchoring holes can be used to fix the frame
to brickwork as necessary.
COATING
Water based black paint..
PRODUCT CERTIFICATION
NF
PLACE OF INSTALLATION
Group 4: EN 124 - 1994 standard and lower groups.
OPTIONS
- Badging: please enquire
- Locking system
- Ventilation: for BRIO SR - SC: "VENT" to be added to
the reference
-“K” versions with captive hinge system: New p. 25
caratteristiche - characteristics
guarnizione
elastica
cushioning
insert
marcatura
personalizzata
customised
badging
Bloccaggio
antichiusura-
safety
ablocking at
90°
Sistema di
chiusura
locked
Articolazione
hinged
H
C X C’
O X O’
BRIO SGR
BRIO SC
A x A’ O x O’ C x C’ coperchio - griglia
ø A ø O h ø C’ cover - grating tot cm2
Ref. Dimensioni - Dimensions (mm) peso - weight (kg)
sup. di scarico
waterway
fori di
ventilazione
ventilated
cover
GRIGLIA - GRATING
é un marchio registrato della EJ
EJ registered mark
Articolazione
prigioniera
captive hinge
D 400
