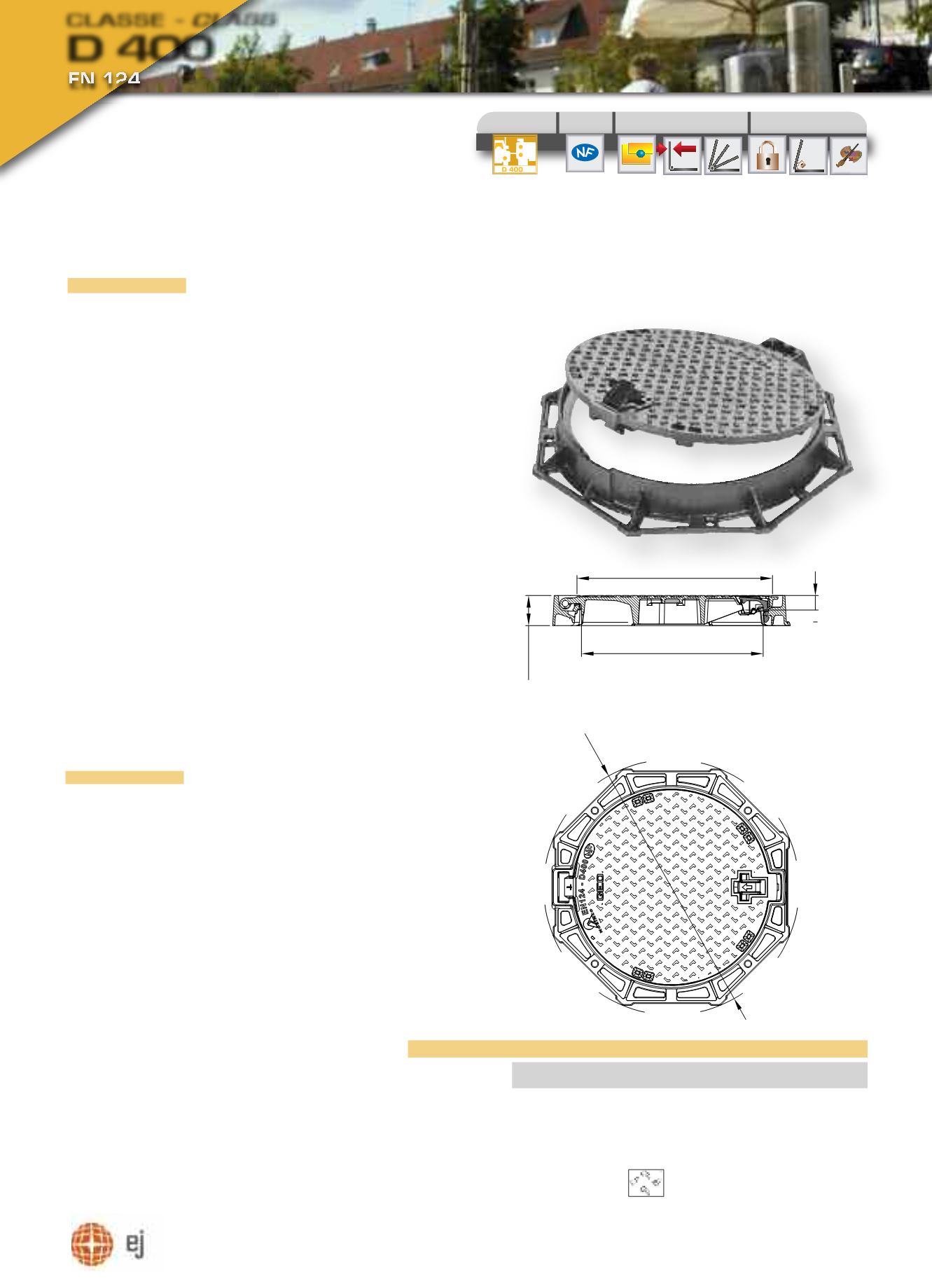

Catalogo EJ Generale 2012

28 / 115

27
certificazione
certification
luogo di installazione
place of installation
opzioni - options
Gruppo - Group 4
&
gruppi inferiori
lower groups
caratteristiche - characteristics
marcatura
personalizzata-
customised
badging
Bloccaggio
antichiusura-
safety
ablocking at
90°
Articolazione
hinged
guarnizione
elastica
cushioning
insert
Articolazione
prigioniera
captive hinge
GEO PK SR 850 600 100 650 33 58
telaio ottogonale - octagonal frame
GEO PK SC 850x850 600 100 650 33 67
telaio quadrato - square frame
Ref. Dimensioni - Dimensions (mm) peso - weight (kg)
A x A’ O x O’ C x C’ coperchio
ø A ø O h ø C’ cover tot
EN 124
CLASSE - CLASS
D 400
é un marchio registrato della EJ
EJ registered mark
DESCRIZIONE
Dispositivo di chiusura con coperchio articolato in ghisa
a grafite sferoidale secondo ISO 1083 (grado 500 - 7) e
EN 1563, conforme alla classe D400 della norma EN
124 : 1994, forza di controllo : 400 kN
CARATTERISTICHE
Coperchio circolare Ø 650 mm. articolato al telaio, estrai-
bile in posizione verticale e dotato di blocco automatico si
sicurezza in posizione aperto a 90° , autocentrante nel
proprio telaio tramite 5 guide verticali e munito di mani-
glia a scomparsa sulla sua superficie con funzione di bloc-
caggio in posizione di chiusura ed utilizzabile per la sua
manovra senza ausilio di utensili; Telaio ottagonale ins-
critto in Ø 850 mm.( versione PKSR) o quadrato con
dimensioni esterne di 850x850 mm, (versione PKSC)
con apertura libera Ø 600 mm. ed altezza 100 mm. con
speciale articolazione antifurto predisposta per l'inseri-
mento di un asse Ø max. 12 mm.che impedisce la sepa-
razione del coperchio dal telaio ad installazione eseguita,
munito di una guarnizione elastica in polietilene, antiru-
more ed antivibrazioni ed equipaggiato di 4 fori per il bloc-
caggio sul pozzetto se necessario.
RIVESTIMENTO: Vernice idrosolubile nera.
CERTIFICAZIONE PRODOTTO
NF
LUOGO DI INSTALLAZIONE
Gruppo 4 norma EN 124 : 1994 e gruppi inferiori.
OPZIONI
- Versioni KSR e KSC con asse inox antifurto
installato all'origine : Novità vedere pag.25
- Maniglia con sistema di chiusura azionabile tramite
chiave codificata;
- Marcature: consultateci
DISPOSITIVO DI CHIUSURA ARTICOLATO
HINGED ACCESS COVER & FRAME
GEO TM PK
DESCRIPTION
Access cover and frame manufactured from spheroidal
graphite cast iron in accordance with standards ISO
1083 (grade 500 - 7) and EN 1563.
Load classification D400 to EN 124 : 1994.
CHARACTERISTICS
Hinged solid top cover Ø 650 mm. overall flange, which
blocks at 90° for safety , removable from the frame vertical-
ly, 5 guides ensure that the cover is positioned centrally with-
in the frame. Cover incorporates a retractile handle which
automatically locks the cover to the frame and to eases han-
dling; Octogonal frame (overall dim. Ø 850 mm PKSR ver-
sion) or square frame (overall dimensions 850 x850 mm
PKSC version), clear opening Ø 600 mm., depht 100 mm.,
provided with a hinge specially designed to receive an anti -
theft axis (Ø 12 mm max). before product installation in
order to prevent stealing of covers after installation and with
a polietylene cushioning insert to prevent noise and vibration
(non - rock). 4 anchoring holes to be used to fix the frame
to brickwork as necessary.
COATING: Water based black paint.
PRODUCT CERTIFICATION
NF
PLACE OF INSTALLATION
Group 4: EN 124 - 1994 standard and lower groups.
OPTIONS
- KSR and KSC versions with stainless steel anti-theft
axis to be installed before product setting on site
New: p. 25
- Handle with locking system and coded key
- Badging: please enquire
O Ø
H
A Ø
C Ø
Sistema di
chiusura
locked
