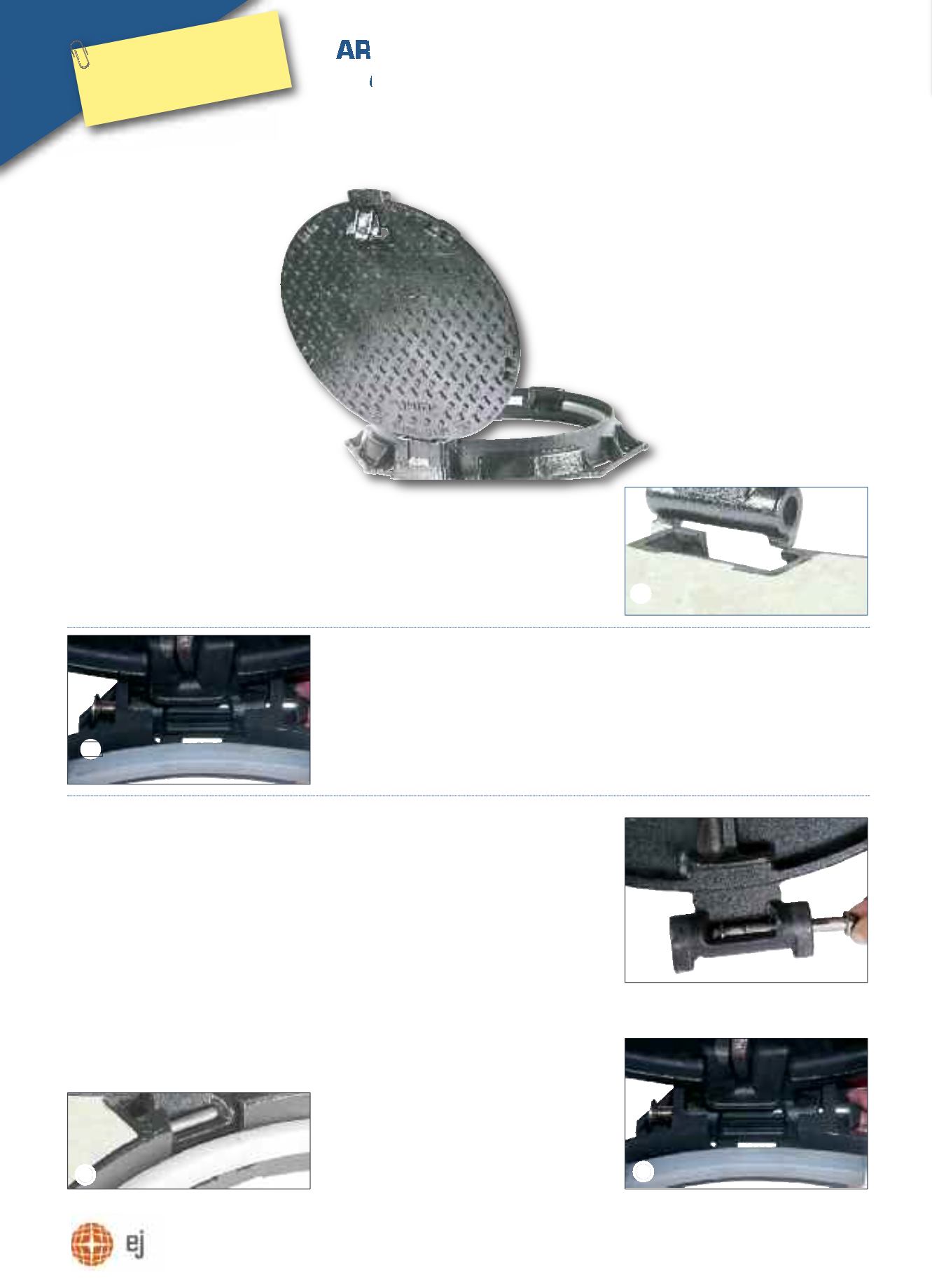

BRIO PK SR
ARTICOLAZIONE PRIGIONIERA
CAPTIVE HINGE SYSTEM
NOVITÁ
NEW
A
La serie di dispositivi BRIO
TM
- NEO
TM
potrà essere richiesta con
la nuova articulazione “K”, che consente di proteggerli dal
furto dei coperchi in qualsiasi momento con poche e semplici
operazioni.
BRIO
TM
and NEO
TM
ranges can on request be provided with the new
“K” captive hinge system.
Thanks to a number of simple handling operations this system can
secure the covers from theft and deterioration.
Configurazione di base
(
esempio
A)
In questa configurazione l’articolazione
mantiene invariate tutte le caratteristiche
di base dei dispositivi BRIO
TM
e NEO
TM
:
- apertura del coperchio a 115°
- bloccaggio di sicurezza a 90°
- coperchio smontabile a 90°
Configurazione ad asse prigioniero prima
della posa (esempio B)
Contro furti del coperchio o atti vandalici é
possibile rendere l’articulazione ad asse
prigionero inamovibile inserendo un asse
(diametro 12 mm max), lunghezza equiva-
lente uguale à 180mm ) come indicato in B.
Si manterranno cosi :
- apertura del coperchio a 115°
- bloccaggio di sicurezza a 90°
B
Configurazione ad asse prigioniero dopo
la posa (esempi C - D - E)
Grazie ad un particolare asse elastico
(fornibile su richiesta) anche i dispositivi
installati con la configurazione base (A)
possono rapidamente essere trasformati
in dispositivi con articulazione ad asse pri-
gioniero inamovibile con le seguenti ope-
razioni :
C
- estrarre il coperchio dal telaio ed inse-
rire lo speciale asse elastico
D
- reinserire il coperchio nei vani di arti-
culazione e rimuovere il fermo di blocco
dell’asse elastico
E
- l’asse elastico va ad impegnarsi nei vani
predisposti nel telaio ed il coperchio diviene
inamovibile mantenendo comunque:
- apertura del coperchio a 115°
- bloccaggio di sicurezza a 90°
C
D
E
Basic configuration (example A)
In this first example the hinge system
maintains all the proper characteristics of
BRIO
TM
and NEO
TM
:
- opening of the covers at 115°
- safety blocking at 90°
- removing of cover at 90°
Captive hinge configuration before
product installation (example B)
In order to avoid the cover being stolen or
deteriorated it is possible to transform the
hinge system into a captive one by means
of an axis (diam. 12mm max,180 mm
lenght) as reppresented in figure B
In this way the following features:
- opening of the cover at 115°
- safety blocking at 90° can be maintained
Captive hinge configuration after
installation (examples C - D - E)
Thanks to a special kit ( available on
request) the products installed in the first
example (A) can be easily and quickly
transformed into products provided with
the captive hinge system by following
these operations:
C
- remove the cover from the frame and
insert the special elastic axis
D
- insert the cover in the hinge guide
and remove the elastic axis blocking sys-
tem
E
- the elastic axis will block in the frame
guides specially provided; thus the cover
cannot be removed but the following
features:
- opening of cover at 115°
- Safety blocking at 90° are maintained
