Impianti di Separazione oli minerali
Il produttore si riserva di apportare modifiche ai prodotti senza alcun preavviso. Gli schemi e le quote dimensionali sono forniti a puro titolo indicativo.
Modello N° 30 circolare
Voce di capitolato
Pozzetto di cacciata
circolare Pircher Tipo “PC …”, Ø 100 cm, H … cm, peso … ton, completamente realizzato in
calcestruzzo senza alcuna giunzione e sistema di getto con calcestruzzo fluido del tipo C45/55, rispondente alle
classi di esposizione XC4 per la resistenza alla corrosione da carbonatazione, XA3 per la resistenza agli ambienti
chimici aggressivi, XS3/XD3 per la resistenza alla corrosione da cloruri, XF4 per la resistenza all’attacco del gelo e
disgelo; rete d’armatura in acciaio B450C, completo di sifone di spinta calibrata e sicurezza di scarico per massimi
invaso, conforme alla Legge 152/06, punto 3 art. 101 parte 3° e alla Delibera C.I. del 04.02.1977, completo di piastra
di copertura … di 1° categoria carrabile pesante, peso … ton e chiusino in ghisa Ø 60 e/o 80 cm tipo sicurezza. Tale
dispositivo permette di mantenere gli scarichi puliti e privi di sedimenti.
Sezione
Pianta
accessori abbinabili
tipo
copertura carr. pes. 1° cat.
Chiusino in ghisa - portata 400 kn
Cod. Art.
diam. cm
Spess. cm
Cod. Art.
diam. cm
p.c. 6 - 10
7051
100
20
7501 o 7511
60 o 80
IMPIANTI DI SEPARAZIONE
OLI MINERALI
ModelloN° 30 circolare

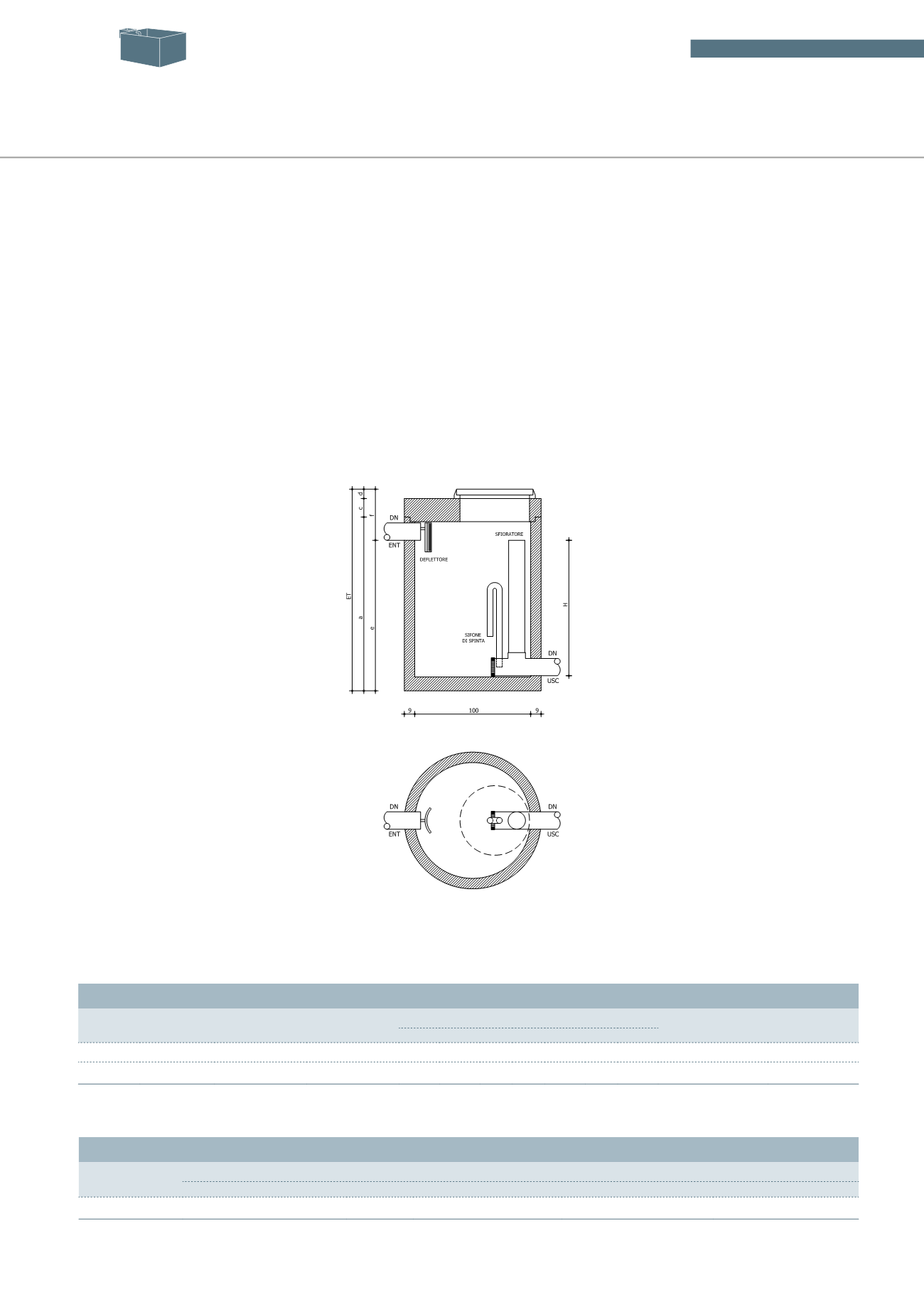

SEZIONE
PIANTA
circolare
Pozzettodi cacciata circolare (conportata di spinta costante)
Tipo
Cod. Art.
Portata
sifone
l/s
DN
mm
Misure cm
Peso del pezzo
più pesante
t
Peso
complessivo
t
ET
a
c
d
e
f
H
P.C. 6
7136
6,0 150 176 150 16 10 130 46 117
1,4
1,8
P.C. 10
7137
10,0 200 176 150 16 10 125 51 112
1,4
1,8
NOVITÀ
Tipo
Piastra carrabile pesante
portata 400 KN
Chiusino in ghisa
portata 400 KN
Cod. Art.
Diam.
cm
Spess.
cm
Cod. Art.
Diam.
cm
P.C. 6 - 10
7051
100
20
7501 o 7511
60 o 80
Accessori abbinabili
Pozzettodi cacciata circolare (con portata di spinta costante)
Tipo
Cod. Art.
Portata sifone L/S
DN MM
Misure cm
Peso del pezzo
più pesante t
peso complessivo T
ET
a
c
d
e
f
H
p.c. 6
7136
6,0
150
176 150 16 10 130 46 117
1,4
1,8
p.c. 10
7137
10,0
200
176 150 16 10 125 51 112
1,4
1,8
