Impianti di Separazione oli minerali
Il produttore si riserva di apportare modifiche ai prodotti senza alcun preavviso. Gli schemi e le quote dimensionali sono forniti a puro titolo indicativo.
Modello N° 5 “compact” (classe 1)
Voce di capitolato
Impiantodi separazioneoliminerali rettangolarePircher compostoda2vasche completamente verniciatee realizzate
in calcestruzzo senza alcuna giunzione e sistema di getto con calcestruzzo fluido del tipo C45/55, rispondente alle
classi di esposizione XC4 per la resistenza alla corrosione da carbonatazione, XA3 per la resistenza agli ambienti
chimici aggressivi, XS3/XD3 per la resistenza alla corrosione da cloruri, XF4 per la resistenza all’attacco del gelo e
disgelo; rete d’armatura in acciaio B450C.
L’impianto è composto da:
• Vasca raccolta fanghi
rettangolare Pircher tipo “V.R.F. …”, 100 x 80 cm, H 103 cm, peso … ton, con deflettori in
acciaio inox in entrata ed uscita, completa di piastra di copertura … di 1° categoria carrabile pesante e chiusino in
ghisa 40 x 40 cm tipo sicurezza;
• Vasca di separazione oli minerali
rettangolare Pircher tipo “COMPACT …”, 100 x 80 cm, H 103 cm, peso … ton
con galleggiante sicurezza automatico, chiusura bloccaggio flusso, filtro a coalescenza con cartuccia estraibile,
completa di piastra di copertura … di 1° categoria carrabile pesante e chiusino in ghisa 40 x 40 cm tipo sicurezza;
• Sistema di allarme sonoro ottico
completo di sonda, sirena lampeggiante, quadro elettrico e pila tampone, il
tutto gestito da sistema elettronico con possibilità di variazione della tonalità di allarme.
Il loro impiego è idoneo per autorimesse interrate e fuori terra con una superficie massima da 0 a 400m²
scoperti.
VAsca raccolta fanghi
Tipo
Cod. Art.
Portata L/S
Capacità di
Raccolta olio l
DN MM b x H
Misure cm
Peso del pezzo
più pesante t pesocomplessivoT
ET
a
c
d
e
f
v.r.f. 3,0 7602
3,0
53
100 100 x 80 103 85 10 8 70,0 35,0
0,6
0,8

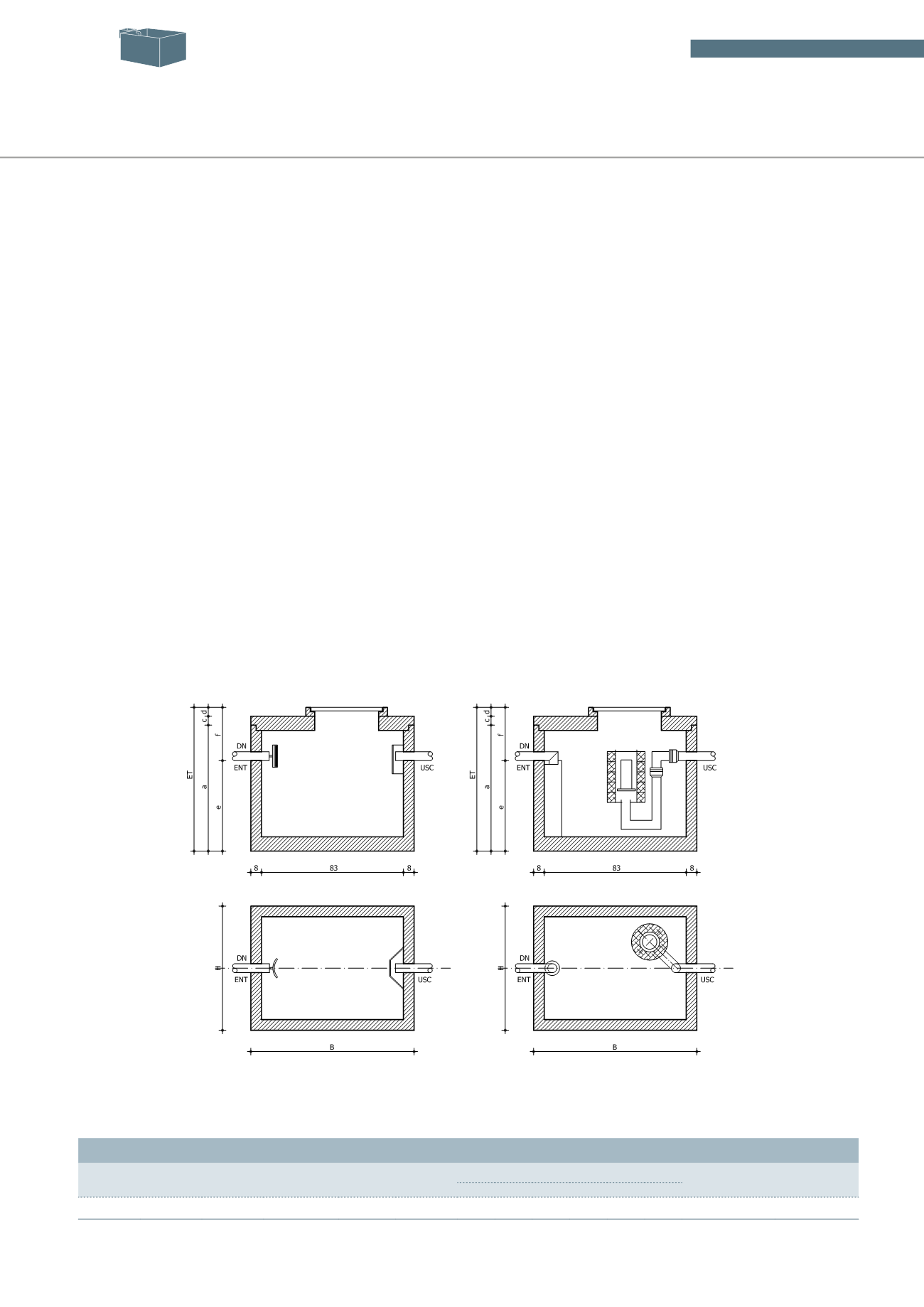

Sezione
Pianta
IMPIANTI DI SEPARAZIONE
OLI MINERALI
ModelloN° 5 “COMPACT” (classe 1)
SEZIONE
PIANTA
Vasca raccolta fanghi
Separatore oli e filtro coalescenza
con cartuccia estraibile
Separatore oli e filtro coalescenza con cartuccia estraibile
Vasca raccolta fanghi
Tipo
Cod. Art.
Portata
l/s
Capacità di
raccolta
olio in 1
DN
mm
B x H
Misure cm
Peso del pezzo
più pesante
t
Peso
complessivo
t
ET
a
c
d
e
f
V.R.F. 3,0 7602
3,0
53
100 100 x 80 103 85 10 8 70,0 35,0
0,6
0,8
