2/Installazione del telaio, messa in quota, armatura (Fig.b)
Calare il telaio nel vano di alloggiamento.
Centrare correttamente il telaio nel vano di alloggiamento
(l’apertura libera del telaio non dovrà risultare, salvo per pro
dotti specifici, inferiore o a sbalzo rispetto all’apertura della
camera o pozzetto).
Portare in quota il telaio con un metodo appropriato (Es. utiliz-
zando delle traverse a cui sospenderlo).
Realizzare una armatura interna di contenimento.
Per i dispositivi di grandi dimensioni e/o spessore ridotto:
(per esempio telai in acciaio saldato, classe B 125/ C 250, o per
dispositivi con lavorazione meccanica delle superfici di contatto),
inserire i coperchi nel telaio, verificarne il corretto incastro, alli-
neamento rispetto agli spigoli del telaio e la perfetta stabilità, se
necessario inserire spessori sotto al telaio sino a raggiungere le
suddette condizioni. Lasciare i coperchi nel telaio sino al comple-
tamento delle seguente fase di muratura.
Queste raccomandazioni di posa sono destinate a
facilitare il lavoro delle imprese incaricate della posa.
Rivestono dunque un carattere generale e si possono appli-
care nelle situazioni che non presentano difficoltà particolari.
1/ Vano di alloggiamento (Fig. a)
Preparare un vano di alloggiamento corrispondente alle dimen
sioni indicate.
Eliminare tutto il materiale di apporto sino a raggiungere il
piano di appoggio, sulla testa della cameretta/pozzetto, che
deve risultare solido e non fessurato.
Pulire la superficie del vano di alloggiamento eliminando ogni
traccia di polvere, fango o grasso.
Fig. a
ø A or AXA’ = ø O or OXO’ + (2x 200 to 250)
H = h + 30 minl
h
H
ø O or OXO’
Chamber
Frame
opening = opening
Fig. b
Shuttering

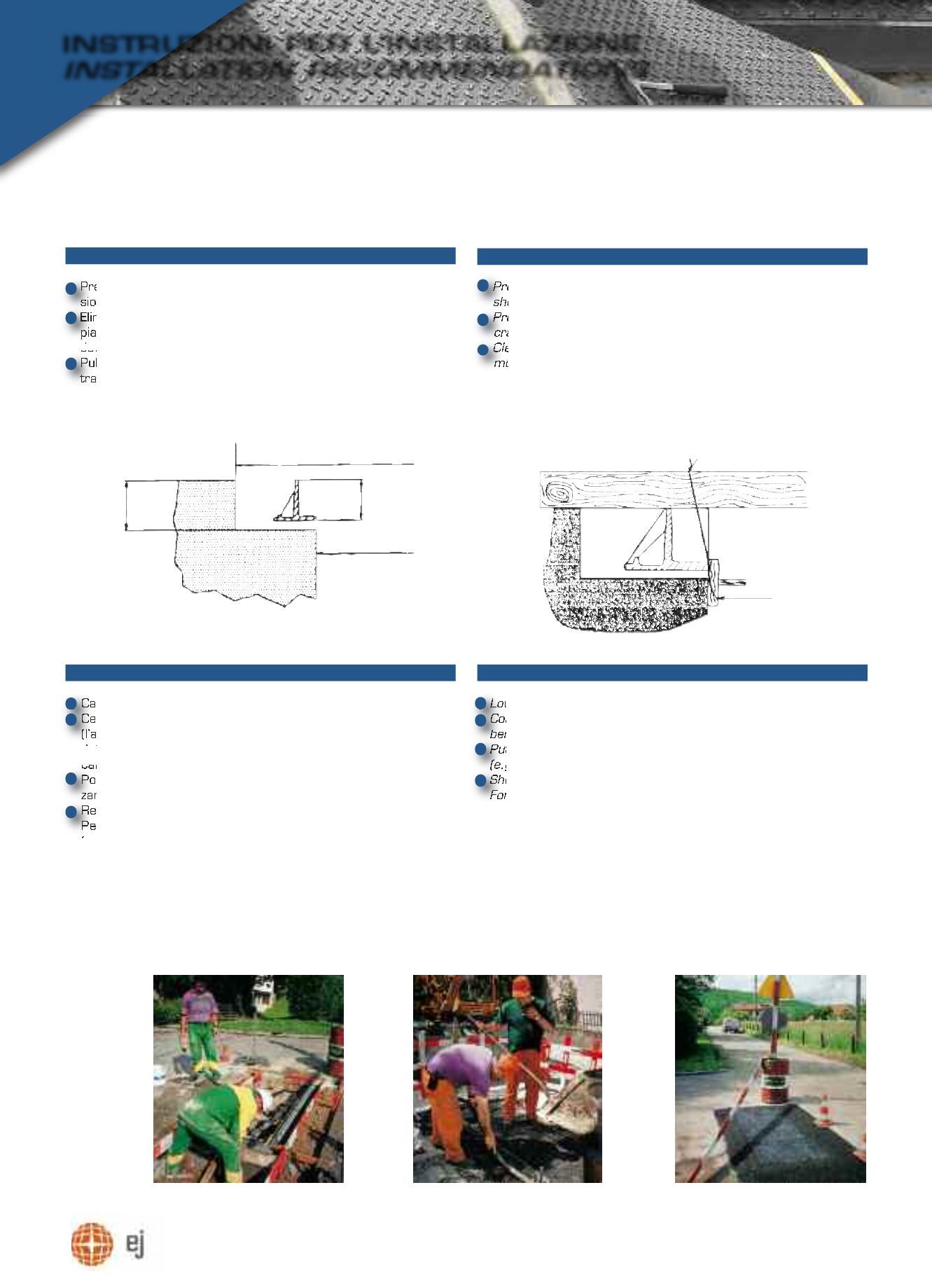

INSTRUZIONI PER L’INSTALLAZIONE
INSTALLATION RECOMMENDATIONS
2 - Frame installation, levelling, and shuttering (Fig. b)
Lower frame into the rebate
Correctly position the frame over the clear opening of the cham
ber (the frame should not protrude over the clear opening).
Put the frame at the correct level using appropriate wedges
(e.g. suspend with a beam).
Shutter the gap.
For large, light-weight frames (e.g. mild steel welded
construction, Class B 125, C 250 or access covers
with machined surfaces) install the covers, check they fit pro
perly and do not rock. If necessary, correct the
fitting and leave in place whilst fixing.
These instructions are intended to assist the work of the com-
pany responsible for installation. They are supplied for gene-
ral information and apply to situations that present no parti-
cular difficulties.
1 - Rebate (Fig. a)
Prepare a rebate corresponding to the dimensions
shown in figure a.
Prepare down to the concrete where there are no
cracks.
Clean the rebate surfaces to eliminate any dust,
mud or grease.
