Impianti di Separazione oli minerali
Il produttore si riserva di apportare modifiche ai prodotti senza alcun preavviso. Gli schemi e le quote dimensionali sono forniti a puro titolo indicativo.
Modello N° 1 circolare (classe 1)
Voce di capitolato
• Separatore oli minerali
compatto circolare Pircher tipo “ PIRCO …”, Ø …, H … cm, peso … ton, completamente
realizzato in calcestruzzo senza alcuna giunzione e sistema di getto con calcestruzzo fluido del tipo C45/55,
rispondente alle classi di esposizione XC4 per la resistenza alla corrosione da carbonatazione, XA3 per la resistenza
agli ambienti chimici aggressivi, XS3/XD3 per la resistenza alla corrosione da cloruri, XF4 per la resistenza all’attacco
del gelo e disgelo; rete d’armatura in acciaio B450C. Completamente verniciato, suddiviso in 4 camere: Camera di
sedimentazione completa di valvola anti allagamento e regolatrice di portata realizzata in acciaio inox AISI 316
montata sulla parete della vasca, Camera di separazione completa di galleggiante in acciaio inox autolivellante ad
estrazione automatica degli oli, Camera di raccolta olio separato, Camera di filtrazione con filtro di coalescenza e
sistema per effettuare il controlavaggio periodico del filtro, tutte le camere sono trattate con vernici resistenti agli
idrocarburi; completo di piastra di copertura … di 1° categoria carrabile pesante, peso … ton e chiusini in ghisa Ø
60 e/o 80 cm tipo sicurezza.
• Sistema di allarme sonoro ottico
completo di sonda, sirena lampeggiante, quadro elettrico e pila tampone, il
tutto gestito da sistema elettronico con possibilità di variazione della tonalità di allarme.

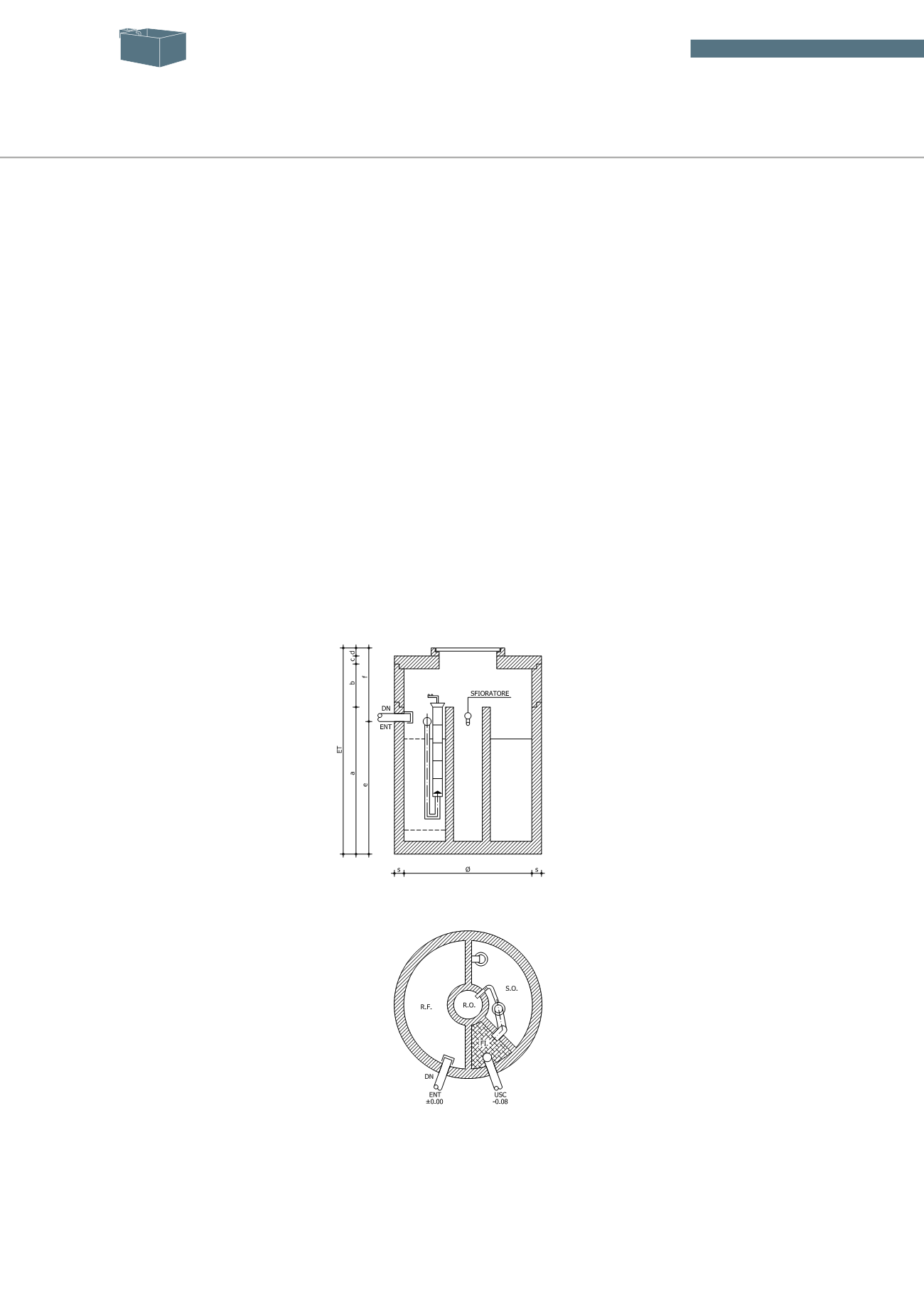

Sezione
Pianta
ModelloN° 1 circolare (classe 1)
SEZIONE
PIANTA
IMPIANTI DI SEPARAZIONE
OLI MINERALI
Separatore oli con filtro - compatto circolare
Separatoremonoblocco
Tipo
Cod. Art.
Portata
l/s
DN
mm
Misure cm
Peso del pezzo
più pesante
t
Peso
complessivo
t
Ø s
ET
e
f
b c
a
d
PIRCO 3-4s
7000
3 100 150 9 201 125 76 -
16 175 10
3,3
4,3
PIRCO 6-4s
7010
6 150 200 13 242 165 76 25 16 191 10
5,5
7,4
R.F. = Raccolta fanghi
S.O. = Separatore oli
R.O. = Raccolta oli
FI. = Filtro di coalescenza
Separatore oli con filtro - compatto circolare
.
lta f ghi
. Separ tore oli
.O.
lta li
I. iltr i coalescenza
ModelloN° 1 circolare (classe 1)
SEZIONE
PIANTA
IMPIANTI DI SEPARAZIONE
OLI MINERALI
Separatore oli con filtro - compatto circolare
Separatoremonoblocco
Tipo
Cod. Art.
Portata
l/s
DN
mm
Misure cm
Peso del pezzo
più pesante
t
Peso
complessivo
t
Ø s
ET
e
f
b c
a
d
PIRCO 3-4s
7000
3 100 150 9 201 125 76 -
16 175 10
3,3
4,3
I
6- s
1
6
5 20 13 42 6
25
91
5,5
7,4
R.F. = Raccolta fanghi
S O.
Separatore oli
R.
Raccol a oli
FI. Filtro di coalescenza
