Impianti di Laminazione
Ilproduttoresiriservadiapportaremodificheaiprodottisenzaalcunpreavviso. Glischemie lequotedimensionalisonofornitiapurotitolo indicativo.
Modello N° 27 compatto - portata regolabile
Impiantodi laminazione con portata regolabile
Tipo
Cod. Art.
Volume m³ DN mm
Misure cm
Peso del pezzo
più pesante t
peso complessivo t
et
B
L
b
a
c
d
e
f
l.c. 8 - R 7850
8
200 246 220 200 200 220 16 10 195 51
6,0
7,7
l.c. 12 - R 7851
12 200 246 300 220 280 220 16 10 195 51
8,0
10,8
l.c. 16 - R 7852
16 200 246 400 220 380 220 16 10 195 51
10,0
13,9
l.c. 20 - R 7853
20 300 276 400 250 380 250 16 10 215 61
13,0
17,4
l.c. 25 - R 7854
25 300 276 500 250 480 250 16 10 215 61
15,0
20,7
l.c. 30 - R 7855
30 300 276 600 250 580 250 16 10 215 61
17,0
23,9
l.c. 40 - R 7856
40 300 276 800 250 780 250 16 10 215 61
22,0
30,8
l.c. 50 - R 7857
50 300 276 1000 250 980 250 16 10 215 61
27,0
38,4
Voce di capitolato
Impianto di laminazione
compatto rettangolare Pircher con portata regolabile tipo “LCA … - R”, … x … cm, H …
cm, peso … ton, , completamente realizzato in calcestruzzo senza alcuna giunzione e sistema di getto con calce-
struzzo fluido del tipo C45/55, rispondente alle classi di esposizione XC4 per la resistenza alla corrosione da carbo-
natazione, XA3 per la resistenza agli ambienti chimici aggressivi, XS3/XD3 per la resistenza alla corrosione da cloruri,
XF4 per la resistenza all’attacco del gelo e disgelo nel rispetto delle nuove normative tecniche come previsto dal
D.M. 14-01-2008 e S.M.I; doppia rete d’armatura in acciaio B450C.
Con deviatore di flusso all’ingresso e valvola di presa a galleggiante completa di snodo di fondo e calibratore di por-
tata regolato da galleggianti su aste graduate, completo di piastra di copertura … di 1° categoria carrabile pesante,
tipo …, peso … ton e chiusini in ghisa Ø 60 e/o 80 cm tipo sicurezza.

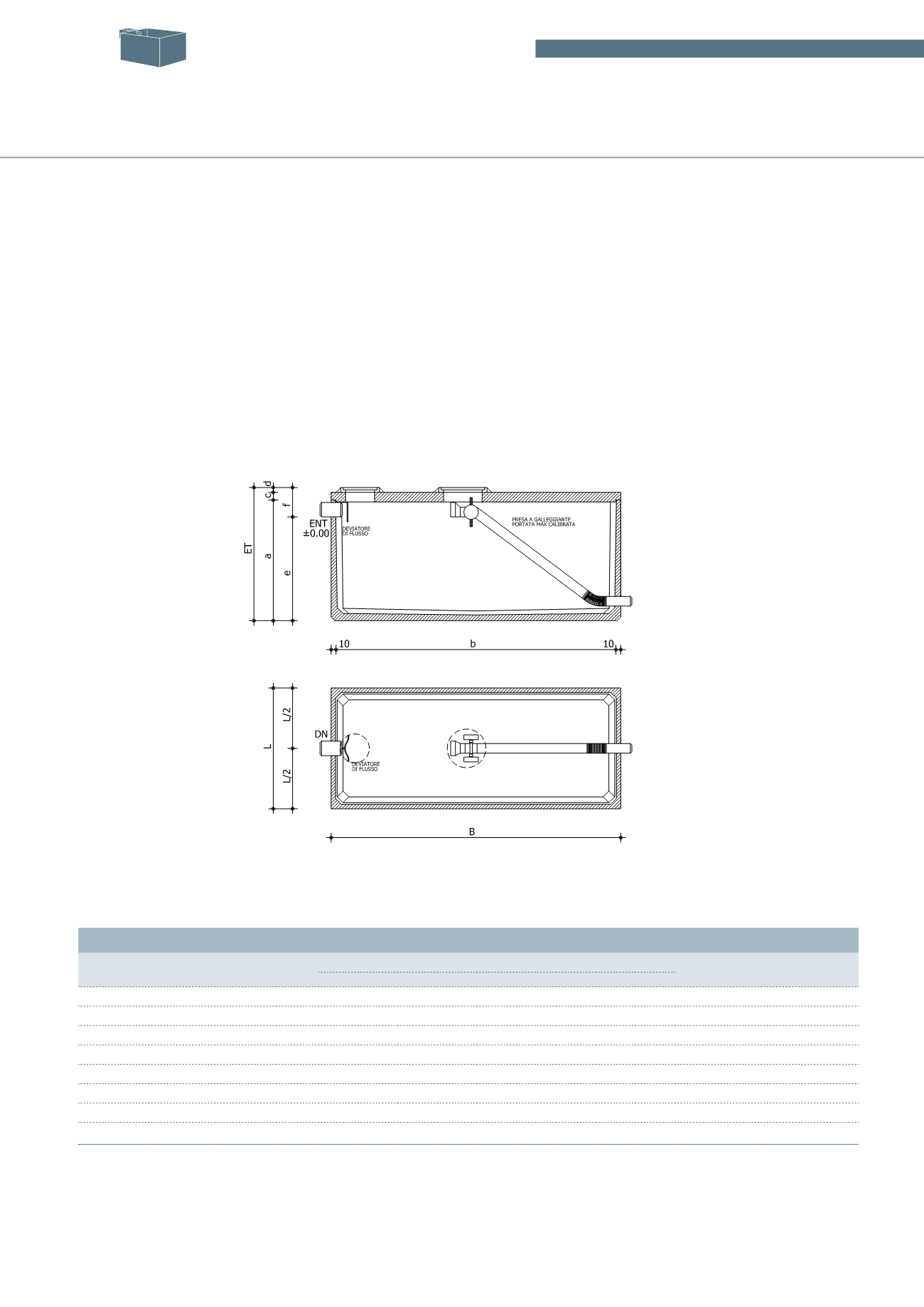

Sezione
Pianta
