Impianti di Laminazione
Ilproduttoresiriservadiapportaremodificheaiprodottisenzaalcunpreavviso. Glischemie lequotedimensionalisonofornitiapurotitolo indicativo.
Modello N° 26 compatto - portata costante
Impiantodi laminazione con portata costante
Tipo
Cod. Art.
Volume m³ DN mm
Misure cm
Peso del pezzo
più pesante t
peso complessivot
et
B
L
b
a
c
d
e
f
l.c. 8 - c 7840
8
200 246 220 200 200 220 16 10 195 51
6,0
7,7
l.c. 12 - c 7841
12 200 246 300 220 280 220 16 10 195 51
8,0
10,8
l.c. 16 - c 7842
16 200 246 400 220 380 220 16 10 195 51
10,0
13,9
l.c. 20 - c 7843
20 300 276 400 250 380 250 16 10 215 61
13,0
17,4
l.c. 25 - c 7844
25 300 276 500 250 480 250 16 10 215 61
15,0
20,7
l.c. 30 - c 7845
30 300 276 600 250 580 250 16 10 215 61
17,0
23,8
l.c. 40 - c 7846
40 300 276 800 250 780 250 16 10 215 61
22,0
30,8
l.c. 50 - c 7847
50 300 276 1000 250 980 250 16 10 215 61
27,0
38,4
Voce di capitolato
• Impianto di laminazione
compatto rettangolare Pircher con portata costante tipo“LC… - C”, … x … cm, H… cm,
peso … ton, completamente realizzato in calcestruzzo senza alcuna giunzione e sistema di getto con calcestruzzo
fluido del tipo C45/55, rispondente alle classi di esposizione XC4 per la resistenza alla corrosione da carbonatazio-
ne, XA3 per la resistenza agli ambienti chimici aggressivi, XS3/XD3 per la resistenza alla corrosione da cloruri, XF4
per la resistenza all’attacco del gelo e disgelo nel rispetto delle nuove normative tecniche come previsto dal D.M.
14-01-2008 e S.M.I; doppia rete d’armatura in acciaio B450C. Con calibratore di portata e scolmatore della portata
in eccesso, completo di piastra di copertura … di 1° categoria carrabile pesante, tipo …, peso … ton e chiusini in
ghisa Ø 60 e/o 80 cm tipo sicurezza.
• Sistema smaltimento automatico
delle acque stoccate nella vasca volano completo di sonda di rilevazione por-
tata di esubero, pompa in acciaio inox per sollevamento acque ed invio allo scarico ad evento meteorico termina-
to, quadro elettrico, galleggianti min. e max, gestito elettronicamente tramite PLC, con possibilità di programma-
zione dei tempi di svuotamento, tempi di attesa e tempi d’allarme; il tutto per gestire l’evento meteorico di
massima intensità come prescritto dalle normative vigenti.

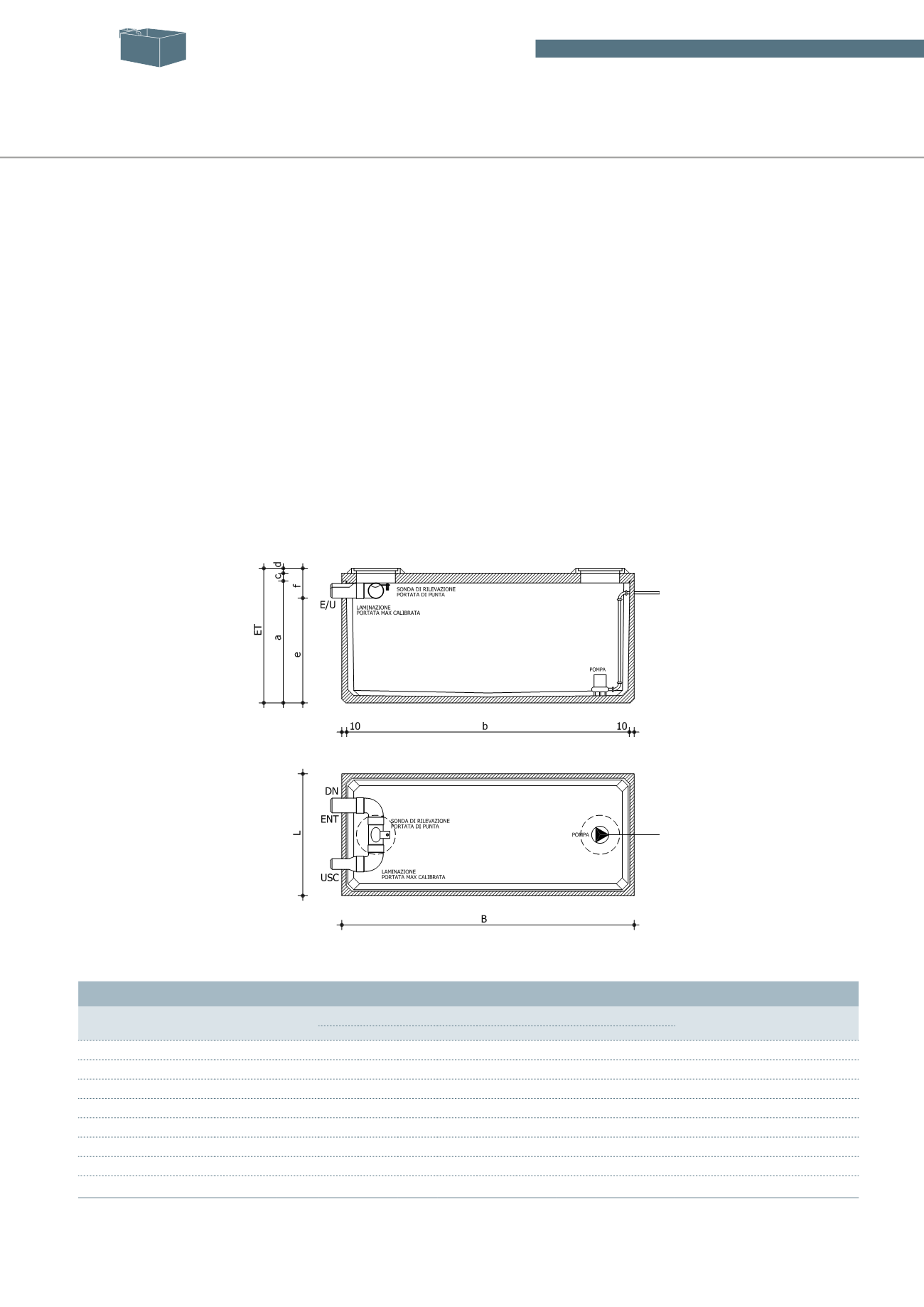

Sezione
Pianta
