Impianti di Laminazione
Ilproduttoresiriservadiapportaremodificheaiprodottisenzaalcunpreavviso. Glischemie lequotedimensionalisonofornitiapurotitolo indicativo.
Modello N° 25 rettangolare
Pozzetto ripartitore
Tipo
Cod. Art.
DN tubi
mm
Misure cm
Peso del pezzo
più pesante t
peso complessivot
B x D
ET
a
c
d
L
p.R. 8-D
7820
400
220 x 200
246 220 16
10 155
6,0
7,7
p.R. 8-e
7821
500
220 x 200
246 220 16
10 145
6,0
7,7
Voce di capitolato
Impianto di laminazione o volano rettangolare Pircher composto da:
• Pozzetto ripartitore di portata
rettangolare tipo“PR 8 - …”, 220 x 200 cm, H… cm, peso … ton, con portata mas-
sima ammissibile nel recettore finale pari a … lt/sec, completamente realizzato in calcestruzzo senza alcuna giun-
zione e sistema di getto con calcestruzzo fluido del tipo C45/55, rispondente alle classi di esposizione XC4 per la
resistenza alla corrosione da carbonatazione, XA3 per la resistenza agli ambienti chimici aggressivi, XS3/XD3 per la
resistenza alla corrosione da cloruri, XF4 per la resistenza all’attacco del gelo e disgelo nel rispetto delle nuove
normative tecniche come previsto dal D.M. 14-01-2008 e S.M.I; doppia rete d’armatura in acciaio B450C. Con griglia
statica in acciaio inox AISI 316 posta verso l’uscita della laminazione per impedire il passaggio di materiali volumi-
nosi, completo di piastra … di 1° categoria carrabile pesante, tipo …, peso … ton, e chiusini in ghisa Ø 60 e/o 80
cm tipo sicurezza; adibito alla ripartizione delle portate idrauliche e al carico della vasca di accumulo o volano
completo di vano di decantazione per preservare la durata dell’elettropompa;
• Vasca di laminazione / volano
rettangolare tipo “VL …”, dimensioni … x … cm, H … cm, peso … ton, completa-
mente realizzata in calcestruzzo senza alcuna giunzione e sistema di getto con calcestruzzo fluido del tipo C45/55,
rispondente alle classi di esposizione XC4 per la resistenza alla corrosione da carbonatazione, XA3 per la resistenza
agli ambienti chimici aggressivi, XS3/XD3 per la resistenza alla corrosione da cloruri, XF4 per la resistenza all’attac-
co del gelo e disgelo nel rispetto delle nuove normative tecniche come previsto dal D.M. 14-01-2008 e S.M.I; dop-
pia rete d’armatura in acciaio B450C. Completa di piastra di copertura carrabile pesante, tipo …, peso … ton, e
chiusini in ghisa Ø 60 e/o 80 cm tipo sicurezza; adibita allo stoccaggio delle portate meteoriche di punta ecceden-
ti alla portata di scarico calibrata, dimensionata come prescritto dalle normative vigenti;
• Sistema smaltimento automatico
delle acque stoccate nella vasca volano completo di sonda di rilevazione por-
tata di esubero, pompa in acciaio inox per sollevamento acque ed invio allo scarico ad evento meteorico termina-
to, quadro elettrico, galleggianti min. e max, gestito elettronicamente tramite PLC, con possibilità di programma-
zione dei tempi di svuotamento, tempi di attesa e tempi d’allarme; il tutto per gestire l’evento meteorico di
massima intensità come prescritto dalle normative vigenti.

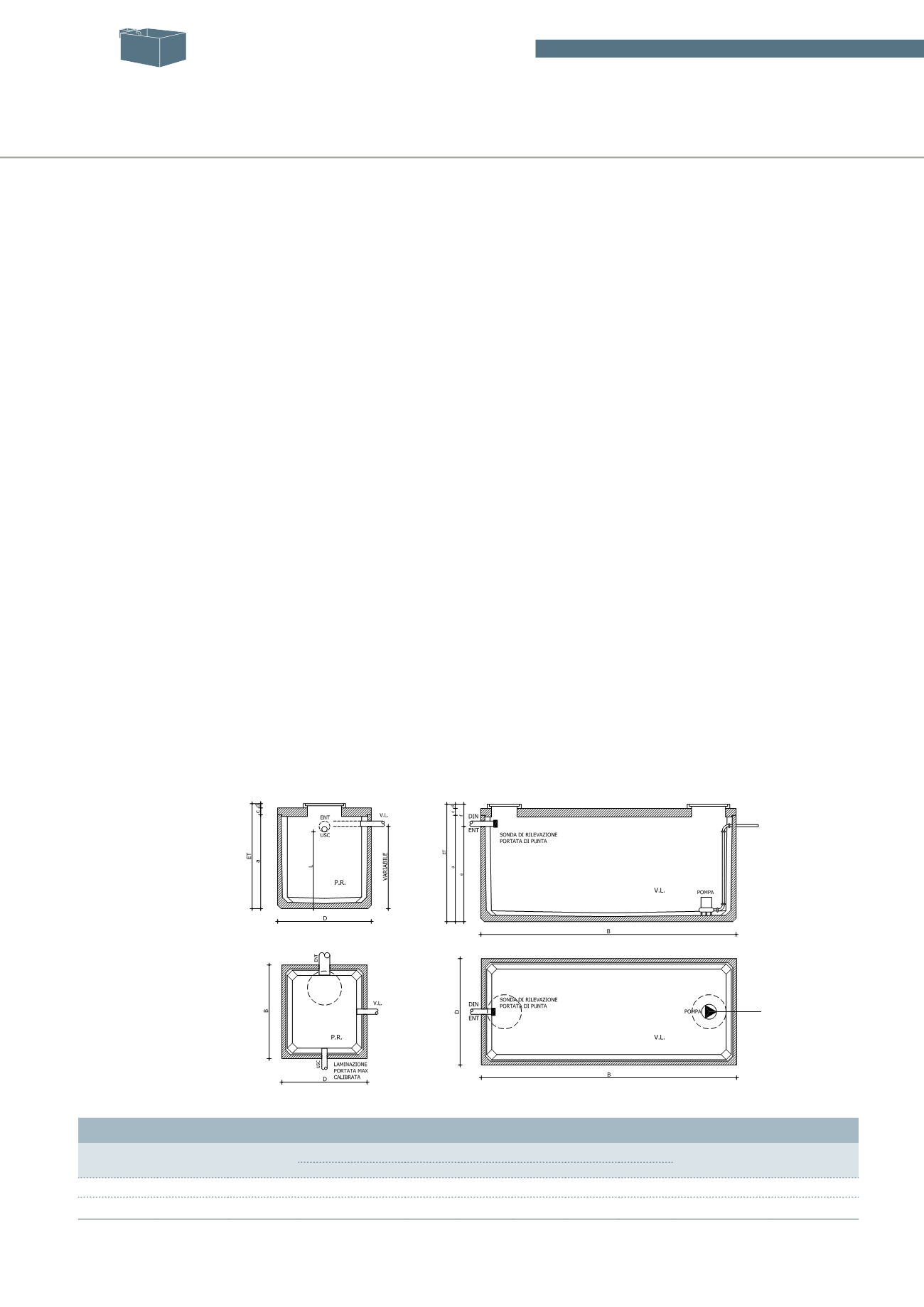

Sezione
Pianta
