Impianti di prima pioggia
Ilproduttoresiriservadiapportaremodificheaiprodottisenzaalcunpreavviso. Glischemie lequotedimensionalisonofornitiapurotitolo indicativo.
impianto di prima pioggia compatto con separatore oli minerali
Voce di capitolato
• Impianto di prima pioggia
rettangolare
modello “P.P.S.C….”, …x…cm, H…cm, peso…ton, completamente rea-
lizzato in calcestruzzo senza alcuna giunzione e sistema di getto con calcestruzzo fluido del tipo C45/55, rispon-
dente alle classi di esposizione XC4 per la resistenza alla corrosione da carbonatazione, XA3 per la resistenza agli
ambienti chimici aggressivi, XS3/XD3 per la resistenza alla corrosione da cloruri, XF4 per la resistenza all’attacco
del gelo e disgelo; rete d’armatura in acciaio B450C. Completamente verniciato, completo di selettore di prima e
seconda pioggia in ingresso, di setto divisorio tra vano di accumulo 1° pioggia e vano di separazione oli, di filtro
a coalescenza con cartuccia estraibile, di galleggiante e otturatore automatico e di chiusura bloccaggio flusso in
uscita.
Completo di piastra …di 1° categoria carrabile pesante, tipo…, e chiusini in ghisa ø 60 e/o 80 cm tipo sicurezza.
• Sistema smaltimento automatico acque di prima pioggia
completo di sonda installata nel pozzetto selezio-
natore, pompa in acciaio inox per sollevamento acque di prima pioggia ed invio allo scarico ad evento meteorico
terminato, quadro elettrico, scheda elettronica, galleggianti min. e max, gestito elettronicamente tramite PLC, con
possibilità di programmazione dei tempi di svuotamento, tempi di attesa e tempi d’allarme; il tutto per gestire
l’evento meteorico come prescritto dalle normative vigenti;
• Sistema di allarme sonoro ottico
completo di sonda, sirena lampeggiante, quadro elettrico e pila tampone, il tutto
gestito da sistema elettronico con possibilità di variazione della tonalità di allarme.

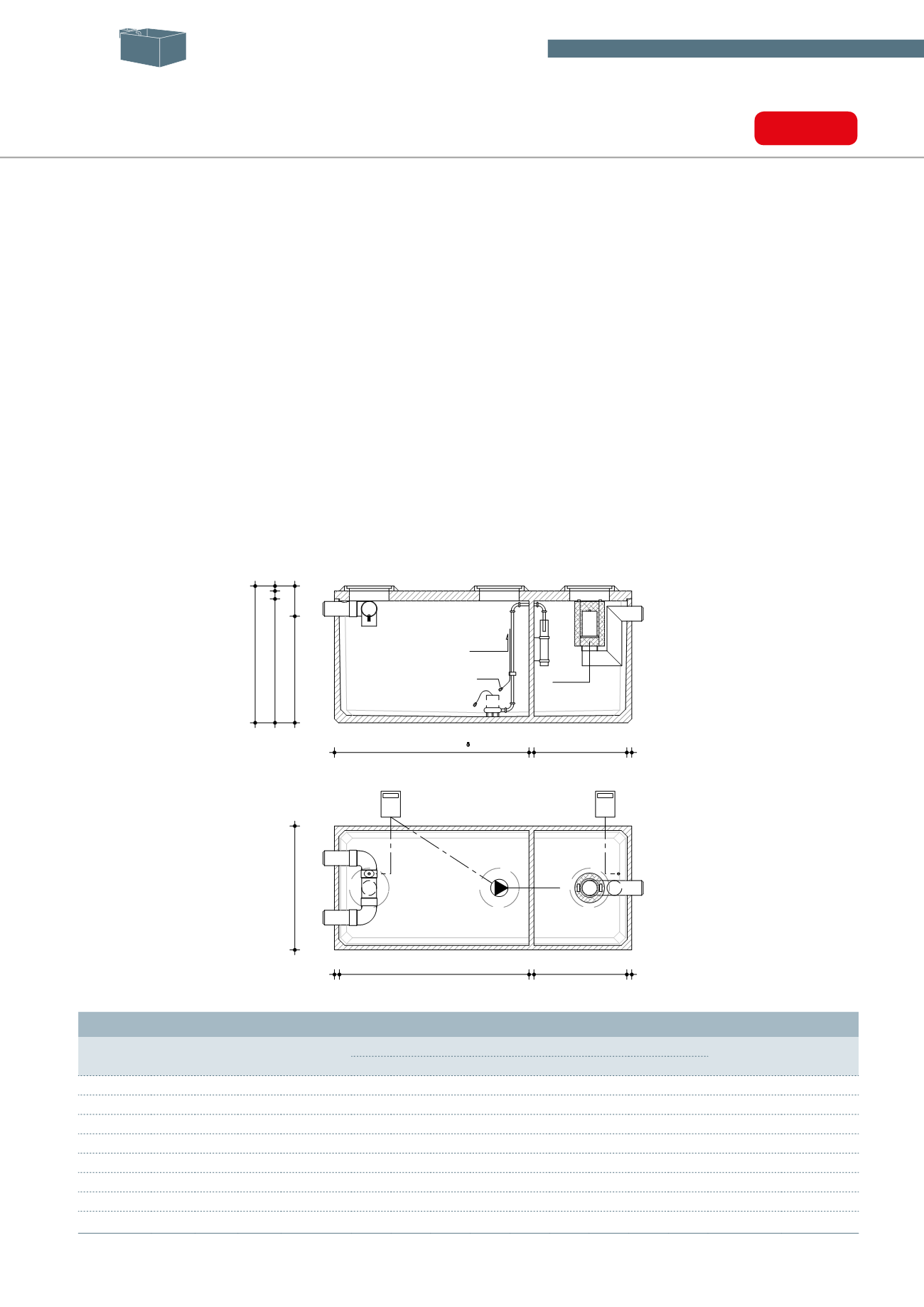

Sezione
Pianta
e
f
c d
ET
a
E/U
L
SEZIONE
10
10
SONDA DI PIOGGIA
ENT
USC
POMPA
SONDA DI PIOGGIA
s
POMPA
USC
b1
b2
DISOLEATORE
FILTRO E
DN
2
DN
1
10
10
s
b1
b2
DN
1
DN
2
ACCUMULO 1° PIOGGIA
ACCUMULO 1° PIOGGIA
DISOLEATORE
OTTURATORE
AUTOMATICO
FILTRO E
OTTURATORE
AUTOMATICO
QUADRO
1° PIOGGIA
QUADRO ALLARME
SONORO/OTTICO
LIVELLO DI
SICUREZZA
LIVELLO
MINIMO
AL QUADRO
1° PIOGGIA
e
f
c d
ET
a
E/U
L
SEZIONE
10
10
SONDA DI PIOGGIA
ENT
USC
POMPA
SONDA DI PIOGGIA
s
POMPA
USC
b1
b2
DISOLEATORE
FILTRO E
DN
2
DN
1
10
10
s
b1
b2
DN
1
DN
2
ACCUMULO 1° PIOGGIA
ACCUMULO 1° PIOGGIA
DISOLEATORE
OTTURATORE
AUTOMATICO
FILTRO E
OTTURATORE
AUTOMATICO
QUADRO
1° PIOGGIA
QUADRO ALLARME
SONORO/OTTICO
LIVELLO DI
SICUREZZA
LIVELLO
MINIMO
AL QUADRO
1° PIOGGIA
impiantodi prima pioggia compatto con separatore oli minerali
tipo
Cod. Art. DN 1 mm DN 2 mm
VOLUME utile
1° pioggia m 3
misure in cm
peso del pezzo
più pesante t
peso
complessivo t
Et
b1
b2
l
a
c
d
e
f
p.p.S.c. 8 7780 150 100
4,3 246 115 57 220 220 16 10 200 46
6,8
8,5
p.p.S.c. 12 7781 150 100
8,1 246 215 57 220 220 16 10 200 46
8,8
11,6
p.p. S.c. 16 7782 150 100 11,8 246 315 57 220 220 16 10 200 46
10,8
14,7
p.p. S.c. 20 7783 200 150 14,6 276 300 70 250 250 16 10 225 51
14,3
18,7
p.p. S.c. 25 7784 200 150 19,5 276 400 70 250 250 16 10 225 51
16,3
22,0
p.p. S.c. 30 7785 200 150 24,4 276 500 70 250 250 16 10 225 51
18,3
25,2
p.p. S.c. 40 7786 250 200 32,4 276 680 90 250 250 16 10 220 56
23,3
32,1
p.p. S.c. 50 7787 250 200 42,0 276 880 90 250 250 16 10 220 56
28,3
39,7
