Impianti di prima pioggia
Ilproduttoresiriservadiapportaremodificheaiprodottisenzaalcunpreavviso. Glischemie lequotedimensionalisonofornitiapurotitolo indicativo.
Modello N° 6 compatto
impiantodi prima pioggia compatto
Tipo
Cod. Art.
DN mm Volume l Superficiem2
Misure cm
Peso del pezzo
più pesante t peso complessivo t
ET
B
L
b
a
c
d
e
f
p.p.c. 8 7800 200 6500 1300 246 220 200 200 220 16 10 195 51
6,0
7,7
p.p.c. 12 7801 200 10000 2000 246 300 220 280 220 16 10 195 51
8,0
10,8
p.p.c. 16 7802 200 13500 2700 246 400 220 380 220 16 10 195 51
10,0
13,9
p.p.c. 20 7803 300 17500 3500 276 400 250 380 250 16 10 215 61
13,0
17,4
p.p.c. 25 7804 300 22000 4400 276 500 250 480 250 16 10 215 61
15,0
20,7
p.p.c. 30 7805 300 26500 5300 276 600 250 580 250 16 10 215 61
17,0
23,9
p.p.c. 40 7806 300 36000 7200 276 800 250 780 250 16 10 215 61
22,0
30,8
p.p.c. 50 7807 300 45000 9000 276 1000 250 980 250 16 10 215 61
27,0
38,4
Voce di capitolato
• Impianto di prima pioggia
compatto rettangolare Pircher tipo “ PPC …”, … x … cm, H … cm, peso … ton, com-
pletamente realizzato in calcestruzzo senza alcuna giunzione e sistema di getto con calcestruzzo fluido del tipo
C45/55, rispondente alle classi di esposizione XC4 per la resistenza alla corrosione da carbonatazione, XA3 per
la resistenza agli ambienti chimici aggressivi, XS3/XD3 per la resistenza alla corrosione da cloruri, XF4 per la re-
sistenza all’attacco del gelo e disgelo nel rispetto delle nuove normative tecniche come previsto dal D.M. 14-01-
2008 e S.M.I; doppia rete d’armatura in acciaio B450C.Completamente verniciato, con selettore di prima e seconda
pioggia, completo di piastra … di 1° categoria carrabile pesante, tipo …, e chiusini in ghisa Ø 60 e/o 80 cm tipo
sicurezza.
• Sistema smaltimento automatico acque di prima pioggia
completo di sonda installata nella tubazione d’in-
gresso, pompa in acciaio inox per sollevamento acque di prima pioggia ed invio allo scarico ad evento meteorico
terminato, quadro elettrico, scheda elettronica, galleggianti min. e max, gestito elettronicamente tramite PLC, con
possibilità di programmazione dei tempi di svuotamento, tempi di attesa e tempi d’allarme; il tutto per gestire
l’evento meteorico come prescritto dalle normative vigenti.

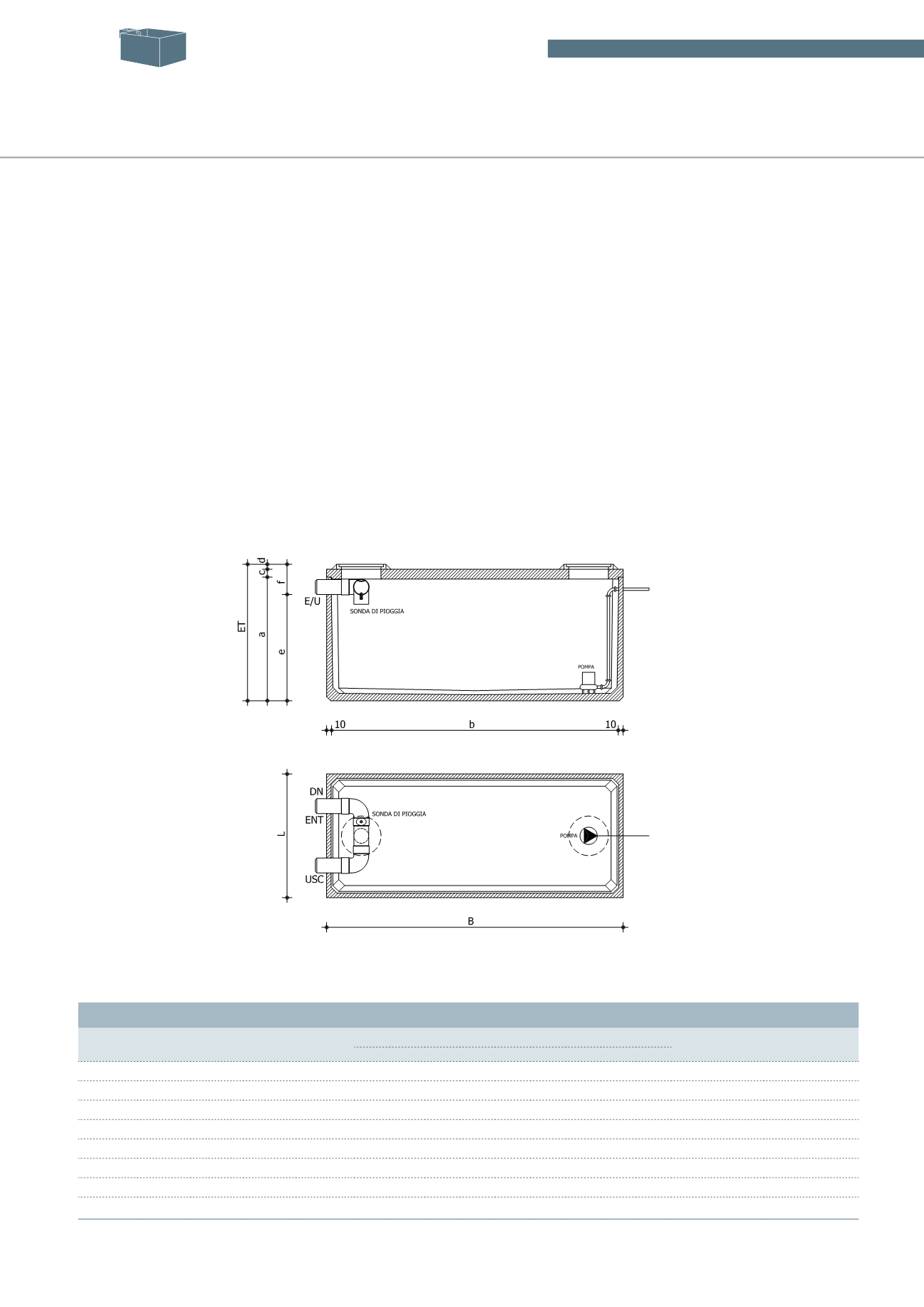

Sezione
Pianta
